大家好，我是蝸牛兄，今天跟大家探討一下技術群里一位小伙伴發出來的電路。

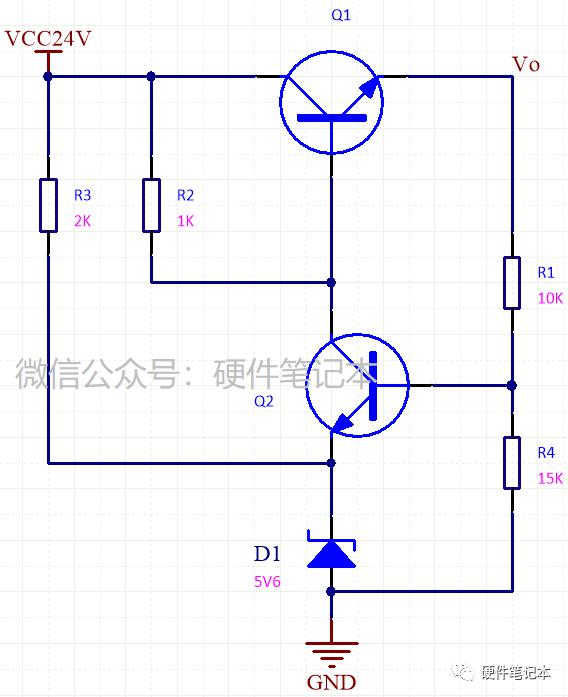

圖1 電路圖
兩個NPN三極管搭建的直流降壓穩壓電源（至于為什么能夠穩壓，可以參照我前面發的文章《這兩個三極管是怎么做到恒流的？一起來分析一下》 ）輸入電壓DC24V，經過三極管Q1本身承受一定的壓降后，輸出電壓Vo。
這里要重點強調一下Q1和Q2的工作狀態，它們都只能工作在放大狀態，為什么呢？
這個電路的目的是降壓，所以Q1不可能工作在飽和狀態，否則Vo=Vin=24V，就起不到想要的效果。Q2也不可能工作在飽和狀態。
電阻R3的作用是給穩壓管D1提供一定的電流，讓三極管Q2的基極電壓一直處于5.6V的穩壓狀態。
電阻R2的作用是為三極管的基極提供一定的偏置電壓。
小伙伴們提出如下問題：
問題1：為啥我算出來10.5V不對？
問題2：輸出電壓是多少？怎么算的？
咱們來一 一解答：
問題1：為啥我算出來10.5V不對？
答：10.5V是怎么來的呢？很多朋友可能是這樣算的：通過穩壓管為5.6V電壓，可以求出三極管Q2的基極電壓為：
R4的電流可算出：
輸出電壓：
看起來好像沒啥問題，但忽略了一點，把三極管Q2的基極電流給忽略了。
正確應該是：
所以，電阻R1和R4通過的電流實際上是不一樣的。這種算法是不對的，所以10.5V的結果也是不對的。
圖2 三極管Q2的基極電流
問題2：輸出電壓是多少？怎么算的？
答：為了便于描述，我將各支路進行了標號，如下圖所示：

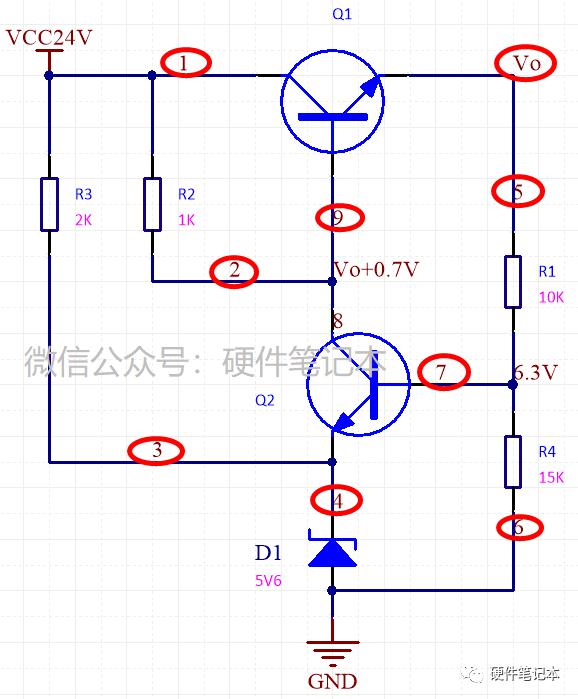

圖3 為方便計算，將各支路編號
計算如下：
對于三極管Q2：
三極管Q2基極電壓被鉗位，所以其基極電壓為:
......①
......②
......③
聯立①②③得
......④
對于三極管Q1：
忽略三極管基極的電流（本身流過的電流較小）
利用Ic=β*Ib得：
假設放大倍數β=100，則：
......⑤
由于Q1的基極電壓被三極管鉗位，所以其基極電壓為Vo+0.7V，
......⑥
......⑦
根據④和⑦相等，可以求出：
問題3：把R2調大，輸出電壓為什么減小了呢？

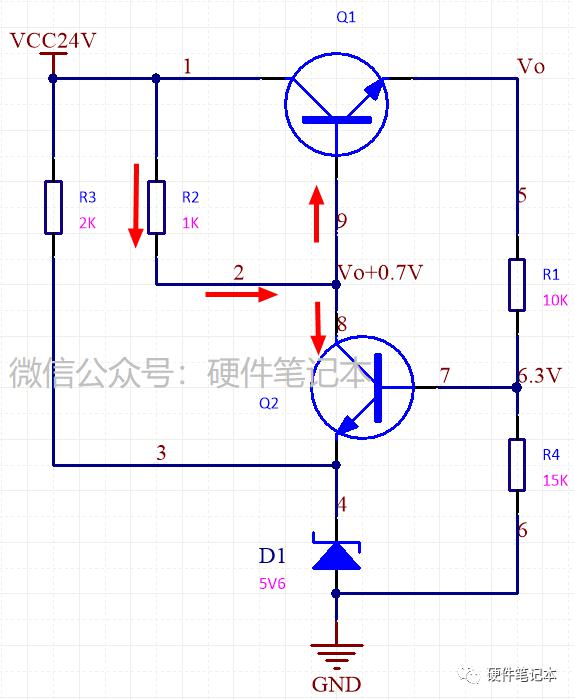

圖4 Q1基極電流走向
如上圖箭頭所示，我的理解是：三極管Q1的基極電流是由主電流R2所在回路分流得來的，即：IR2=Ib(Q1)+I8，電阻R2越大，基極通過的電流就越小，放大倍數越小，三極管的CE等效電阻就越大，本身承受的壓降就越大，所以輸出電壓就會減小。反之增大。
咱們再來仿真一下，仿真結果也是11.6V。

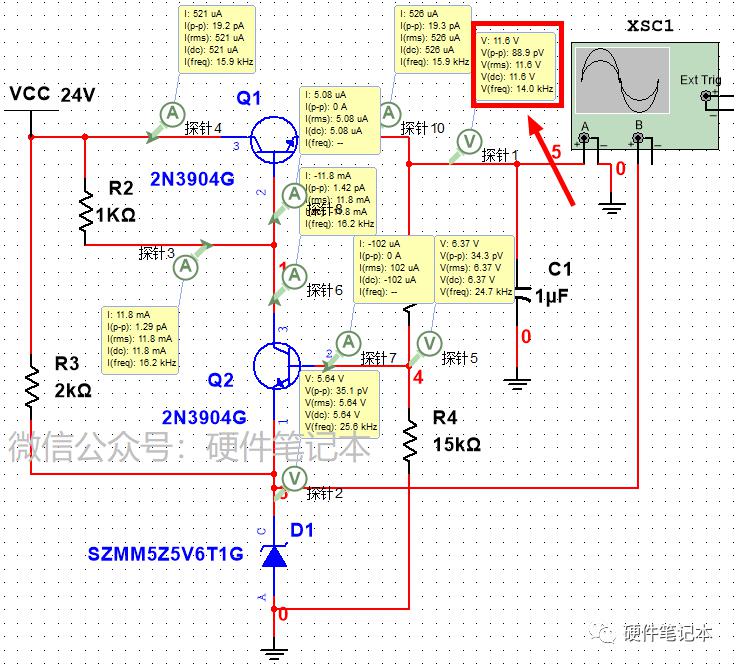

圖5 電路仿真
寫在最后：
這個電路從24V降壓到12V，壓降比較大，工作效率低，我們一般不建議這樣操作。這么大的壓降，我們一般用DC-DC電源，如果負載對紋波要求比較高，我們一般在DC-DC后面再加一個三端穩壓。
今天的分享就到這里，歡迎留言評論補充。
