[導讀]前幾天跟同事聊到我們常用的各種存儲器,比如硬盤,DDR內存條的一些知識,突然發現大概知道是啥意思,但是說出來又感覺含糊不清,今天咱們一起來梳理一下。

前幾天跟同事聊到我們常用的各種存儲器,比如硬盤,DDR內存條的一些知識,突然發現大概知道是啥意思,但是說出來又感覺含糊不清,今天咱們一起來梳理一下。

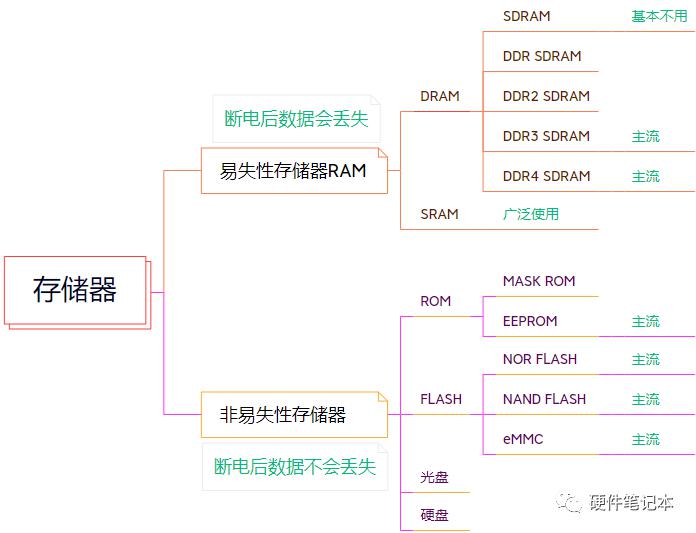

我們將按如下框架來說明:

從計算機的角度來看:

易失性存儲器最典型的代表是內存,非易失性存儲器的代表則是硬盤


易失性存儲器的特點:掉電丟失數據,但存取數據速度很快。

非易失性存儲器的特點:掉電不丟失數據,可用于長期存儲數據。


一、易失性存儲器

易失性存儲器的代表是RAM(Random Access Memory),即隨機存儲器。


RAM相當于計算機中的內存,是程序運行的臨時場所。好比辦公室,上班時間有人(臨時數據),下班后就沒人了(掉電丟失)。


按照存儲結構,RAM又分為兩種,一種為DRAM(Dynamic RAM)即動態隨機存儲器,另一種為SRAM(Static RAM)即靜態隨機存儲器。


1.1、DRAM

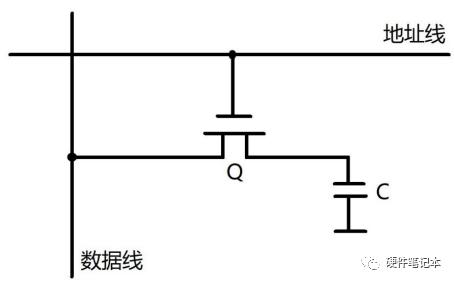

電容C存儲電荷后,即使地址線被拉低使得Q關斷,但電容C依舊會對周?chē)臻g釋放電荷造成數據丟失,所以需要定期對DRAM構造的存儲單元進行刷新操作。

DRAM存儲單元結構示意圖

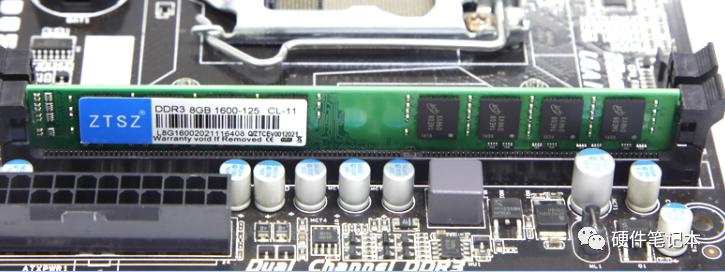

DRAM保留數據的時間很短,速度比SRAM慢,不過它比任何的ROM都要快,從價格上來說DRAM相比SRAM要便宜很多,計算機內存就是DRAM。


DRAM又可以分為SDRAM、DDR SDRAM、DDR2 SDRAM、DDR3 SDRAM、DDR4  SRAM和DDR5 SRAM。


SDRAM(SynchronousDRAM)同步動態隨機存儲器,即數據的讀寫需要時鐘來同步。僅在時鐘的上升沿將數據采樣并進行存儲處理,即一個CLK周期,只采樣一次數據。

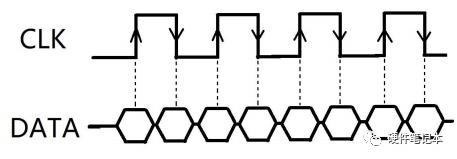

DDR SRAM相比SDRAM,速度上更快,在時鐘的上升沿和下降沿都對數據進行了采樣存儲處理,即一個CLK周期,采樣兩次數據,故命名為Double Data Rate SDRAM(DDR SDRAM)。而DDR2,DDR3,DDR4和DDR5則在時鐘頻率上進行了提升。




1.2、SRAM

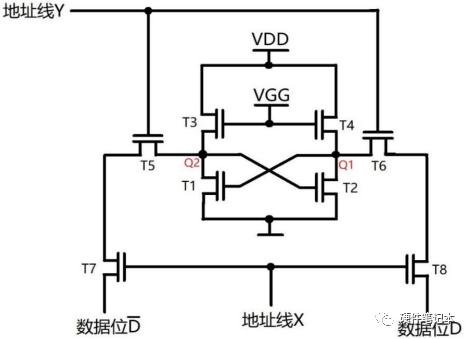

該存儲單元由T1、T2、T3、T4構成鎖存結構來實現數據的保存,無需定期刷新操作。


SRAM存儲單元結構示意圖


它的速率很快,是目前讀寫最快的存儲設備了,但成本比較高,所以只在要求很苛刻的地方使用,譬如CPU的一級緩沖,二級緩沖。



DRAMSRAM主要區別


  • DRAM一般用于主存,SRAM一般用于cache(高速緩存)

  • DRAM必須定時刷新,運行速度慢,集成度高,發熱量小,成本低。

  • SRAM是訪問時間短的片上存儲器,DRAM是訪問時間長的片外存儲器。因此SRAM 比 DRAM 快。


  • SRAM很貴,而 DRAM 很便宜。

  • 高速緩沖存儲器是SRAM的一種應用,而DRAM用于主存儲器。

  • 由于使用了大量的晶體管,SRAM的結構很復雜。而DRAM易于設計和實現。



二、非易失性存儲器

非易失性存儲器種類比較多,分別是ROM、FLASH以及外部大容量存儲器。


2.1、ROM(Read-Only Memory)只讀存儲器


ROM相當于計算機中的硬盤,我們的操作系統就是裝在計算機硬盤之中,每次開機后都是啟動硬盤中的程序。


ROM好比是住房,是我們真正的的容身之所(程序本身或者常量、固定數據等,掉電非易失)。


ROM分類:

MASKROM:真正意義上的只讀存儲器,一次性由廠家用特殊工藝固化,用戶無法修改。


EEPROM:可實現重復擦寫,直接用電路控制,不需要專門的設備來進行擦寫。且操作單位為字節,并不需要操作整個芯片。目前已是主流。



2.2、FLASH

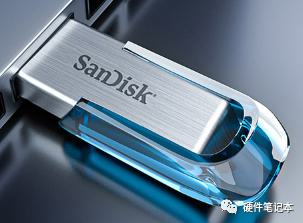

FLASH存儲器又稱閃存,它結合了ROM和RAM的長處,不僅具備電子可擦除可編程(EEPROM)的性能,還不會斷電丟失數據,同時可以快速讀取數據其存儲特性,相當于硬盤。U盤和MP3里用的就是這種存儲器。



近些年來,在嵌入式系統中,F(xiàn)LASH用作存儲Bootloader,操作系統,程序代碼或者直接當硬盤使用。


FLASH分類:


NOR FLASH得益于地址線和數據線分開,可以以“字節”讀寫數據,所以允許程序直接在上面運行。NOR一般只用來存儲少量的代碼,因?yàn)槠渥x取速度快,多用來存儲操作系統等重要信息;


NOR的特點是無需專門的接口電路、傳輸效率高,它是屬于芯片內執行,不必再把代碼讀到系統RAM中。



NAND FLASH相當于PC系統中的硬盤,容量大,用于存儲安裝軟件之類的。


NAND Flash是通過物理方法保存數據的,既然是用物理方法就必須得有損耗,所以它的壽命是有限的,寫入超過一定次數后就會報廢。


NAND FLASH對比NOR FLASH在成本上有很大的優勢,但是存在壞塊問題(NAND通常是以塊為單位進行擦除,塊內有一位失效整個塊就會失效)。


NAND FLASH要在上面讀寫數據,外部要加主控和電路設計。


生產廠家主要有:東芝、美光、intel、HYNIX、三星。



2.3、eMMC


eMMC(Embedded Multi Media Card,嵌入式多媒體卡)為MMC協會所訂立的, 它的內部是把NAND flash+主控IC封裝在一起。


eMMC在物聯網廣泛應用,一般在移動設備,比如手機,平板電腦,一體工控機等等,總之一些硬件空間緊湊的地方。


eMMC優點是除了可以得到大容量的空間(這一點,只用NAND FLASH多堆疊也可以做到)外,還可以管理NAND (壞塊處理,ECC,F(xiàn)FS)等。

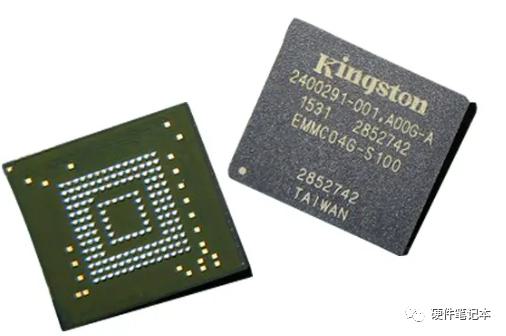

eMMC(BGA封裝)


eMMC現在主要是eMMC5.1,eMMC5.2,至此后,久未更新。


據說eMMC可能被UFS逐步取代,UFS閃存?zhèn)鬏斔俾蔬h(yuǎn)超eMMC閃存,實際未知。
