[導讀]前段時間要寫一個BootLoader程序，想起來好像在STM32的HAL庫里面看到過相關的Demo，打算參考一下。打開相關的目錄看了一下，確實是有相關文件：

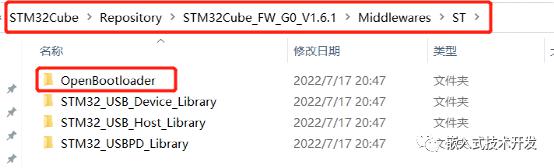

前段時間要寫一個BootLoader程序，想起來好像在STM32的HAL庫里面看到過相關的Demo，打算參考一下。打開相關的目錄看了一下，確實是有相關文件：

但是沒找到工程文件。沒辦法，那就自己百度吧，關鍵詞OpenBootloader一搜索，發現這不是ST原創的，是一個開源的項目。簡稱OpenBLT，是一種開源引導加載程序，可以在任何微控制器上運行，并使用支持Usart、Can、USB、SD卡等多種類型的通信接口來執行軟件更新。官網地址：https://www.feaser.com/openblt/doku.php?id=homepage下載地址：https://sourceforge.net/projects/openblt/files/百度網盤：鏈接：https://pan.baidu.com/s/1ZZV7AxGna5cwH_EkIDjftA?pwd=cdq1提取碼：cdq1
下載下來后發現，里面有很多種單片機的Demo程序，還有不同的IDE。

正好手上有個STM32G0的開發板，拿來試一下。打開G071的Keil目錄，里面有Boot程序和用戶程序Prog兩個工程。

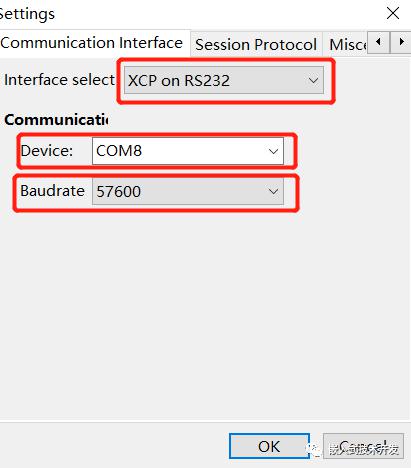

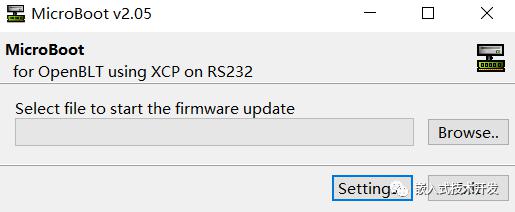

首先將Boot 程序用仿真器下載到開發板中，打開配套的上位機軟件MicroBoot v2.05，這里使用的是串口升級，設置好串口號和波特率。

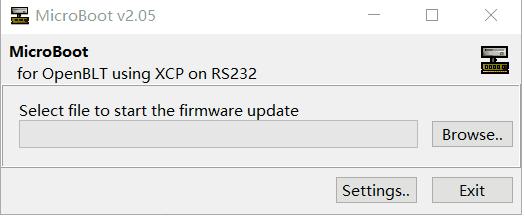

點擊Browse選擇編譯好的用戶程序，這里是.srec格式的文件，點擊選擇后會直接下載程序。如下：

由于用戶程序不大，下載過程還是挺快的。而且Boot程序編譯后只有7KB左右，也不大。該單片機沒有CAN、USB等接口，對于其它一些單片機，可以配置為通過其它接口方式升級程序。例程里幾乎有STM32全系列的Demo，用起來很方便。想移植到其它單片機的可能需要自己研究一下了，主要是接口和flash擦寫部分程序。

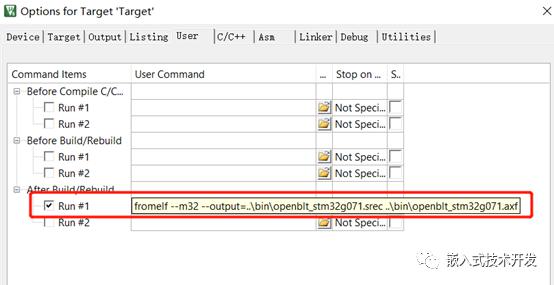

這里說明一下，.srec格式的文件的生成方式跟bin文件類似，在Keil中設置如下：
