系統參數設置窗口用于設置系統整體和各個模塊的參數，一般情況下，不需要對整個系統默認參數進行改動設置，只需要對軟件的一些常用參數進行設置，比如光標設置，封裝庫指定等。已達到使軟件快速高效地配置資源的目的，從而更高效地使用軟件進行電子設計。

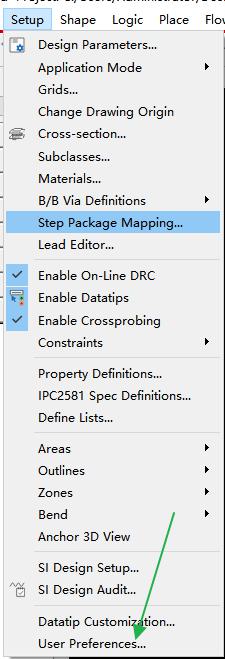

執行菜單命令“Steup-User Preference”，如圖2-25所示，進入用戶環境參數設置窗口 。User Preference設置窗口一般用于定義用戶的設計環境，跟具體的設計文件沒有關系，一般參數設置以后，會保存在Home文件夾下面的env文件中，對軟件熟練的使用者，可以直接去Home文件夾中的Env文件進行修改，效果也是一致。

圖2-25 參數設置示意圖

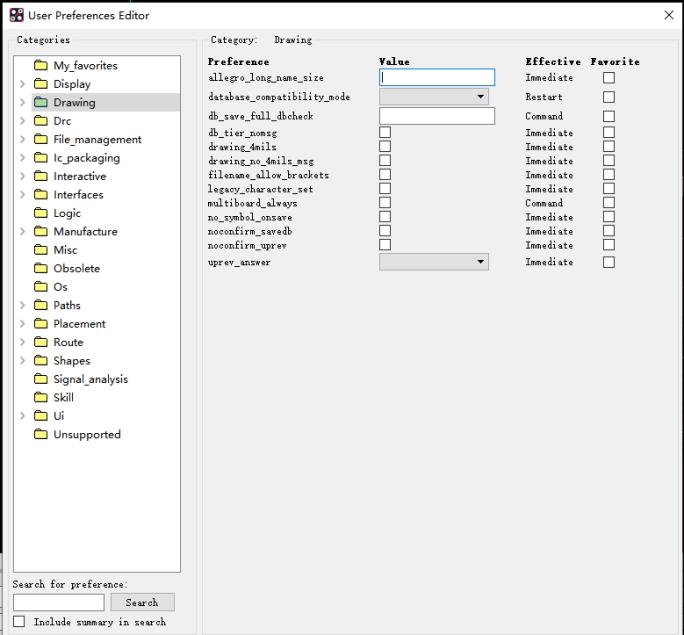

進入U(xiǎn)ser Preference設置面板以后，如圖2-26所示，用戶設置界面的左側是常規參數的目錄，右側是常規參數的設置，具體的釋義如下所示：

圖2-26  User Preference面板示意圖

Preference：具體功能的名稱顯示。

Value：設置的參數值。

Effective：參數設置生效的模式。

Immediate：?jiǎn)螕鬙K按鈕后生效。

Restart：重新啟動軟件后生效。

Repaint：刷新工作區域后生效。

Command：執行下一個命令后生效。

Favorite：將常用參數添加到my_favorite的參數選項。

Search for preference：輸入?yún)?shù)關鍵字，搜索設置選項。

Summary description：當把鼠標指針指向具體的參數功能名稱時，框內會顯示具體的參數設置功能描述。

2.3.1 高亮設置

在操作的過程中對對象進行選擇時，可以對選擇對對象進行高亮，放大，這可以有效地協助定位選擇對象。進入系統參數設置窗口，在“Setup- User Preference”選項點擊，打開對應的對話框，如圖2-27所示。

圖2-27  參數設置對話框

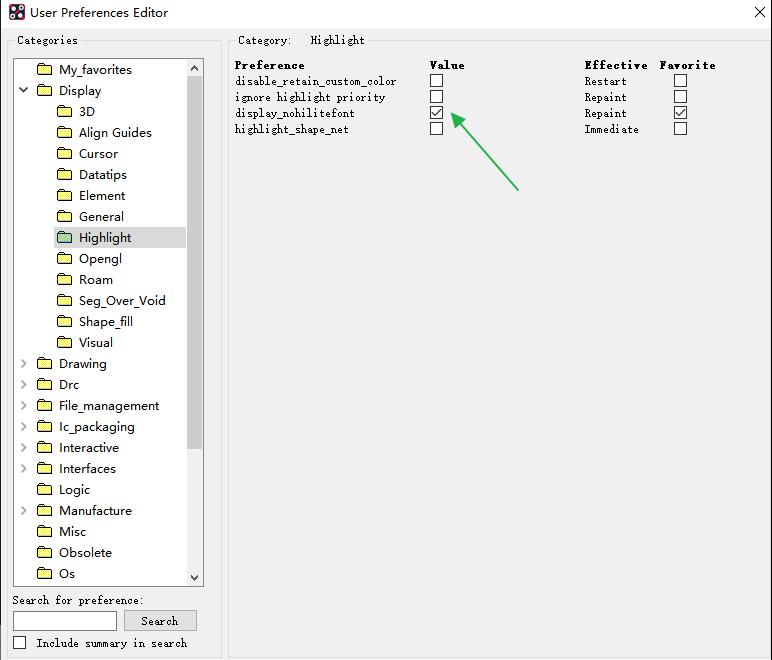

在參數設置對話框中選擇“Display-Highlight-display_nohilitefont”這個選項勾選，如圖2-28所示。

圖2-28 高亮參數勾選

2.3.3 自動備份設置

自動備份是謹防在設計是軟件崩潰造成設計文件損壞丟失，在平時設計中也是經常要使用到的一項功能。

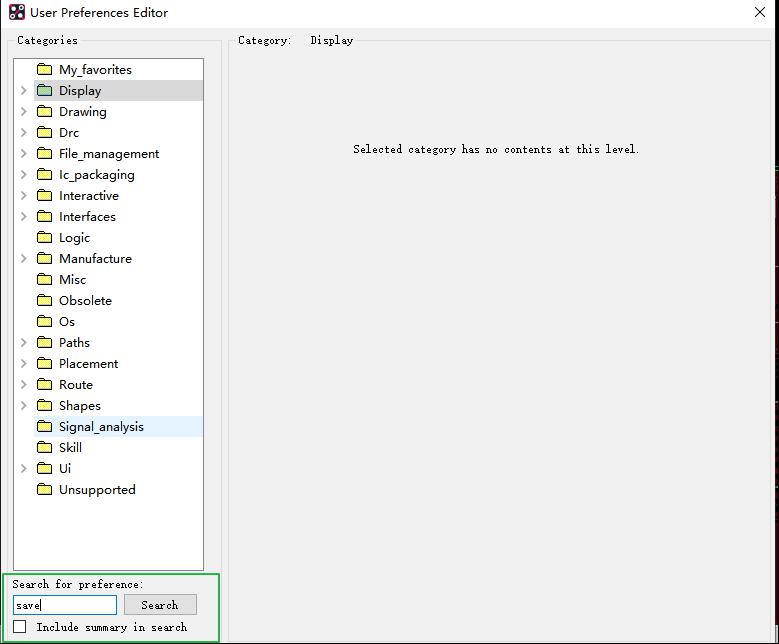

執行菜單命令“Setup-User Preferences”,進入用戶參數設置界面，然后在搜索欄中搜索save屬性，跳出save屬性，如圖2-29所示。

圖2-29 搜索“save”

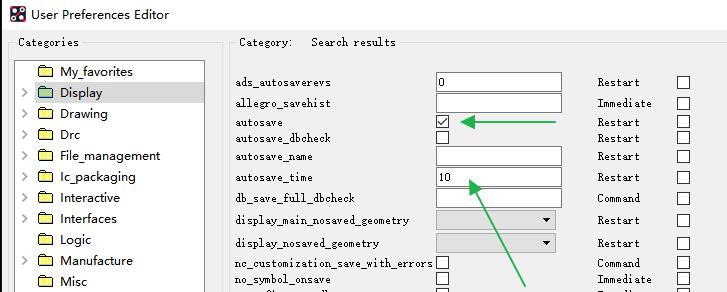

在上述參數面板上，勾選“autosave”復選框，在“autosave_time”一欄填入10分鐘，設置完成之后，單擊“OK”按鈕，保存即可，如圖2-30所示。

圖2-30 自動保存參數設置示意圖
