3D封裝模型在PCB設計中有什么作用跟好處？

時間：2022-10-20 19:32:10

關鍵字： DXP AD 3D封裝

手機看文章

掃描二維碼
隨時隨地手機看文章

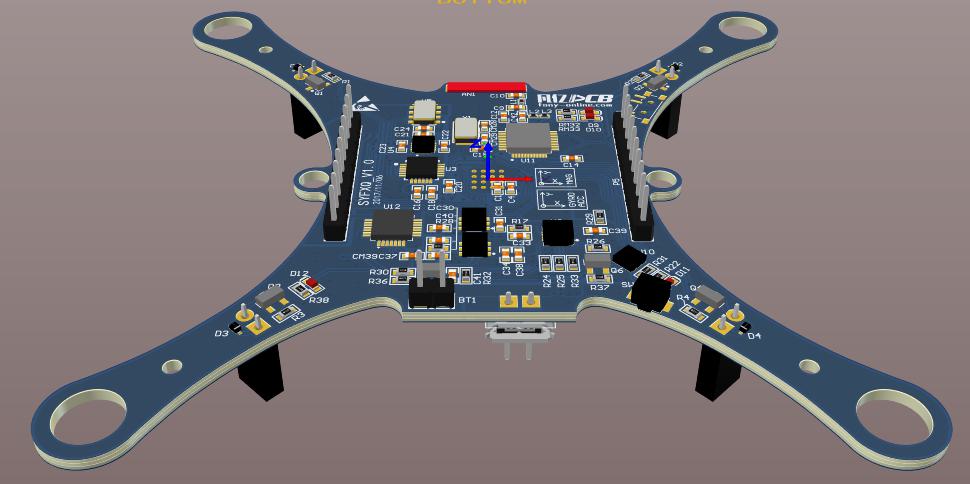

[導讀]幾乎一直到DXP甚至后來的AD時代，3D封裝模型技術才開始慢慢日趨成熟，自此3D封裝的發展完美的解決了這個問題，3D封裝能夠讓我們在設計之前就能夠看到真實的3D模型，很多器件空間比如長寬高，甚至在一些中空的地方下面擺一些東西，可以直觀的知道有沒有空間干涉問題。準確的3D模型，可以用于在真實的3D中進行電路板布局。通過對PCB設計的3D圖形化，能夠以3D的形式檢查設計的內外各個方面。

4.27 3D封裝模型在PCB設計中有什么作用跟好處？

答：以前傳統的PCB設計都是以2D方式創建的二維設計，然后人工手動標注后轉給機械設計工程師，機械設計工程師再采用CAD軟件通過標注的信息進行3D圖形的繪制，由于是人工標注跟完全手動操作，所以這種方法非常耗時跟容易出錯的。

幾乎一直到DXP甚至后來的AD時代，3D封裝模型技術才開始慢慢日趨成熟，自此3D封裝的發展完美的解決了這個問題，3D封裝能夠讓我們在設計之前就能夠看到真實的3D模型，很多器件空間比如長寬高，甚至在一些中空的地方下面擺一些東西，可以直觀的知道有沒有空間干涉問題。準確的3D模型，可以用于在真實的3D中進行電路板布局。通過對PCB設計的3D圖形化，能夠以3D的形式檢查設計的內外各個方面。
