簡單介紹

顧名思義，正負壓電路就是既能輸出正壓，也能輸出負壓的電路。

一般來說，電路的供電電壓都是正的，但是不少的電路會存在負壓供電的情況。比較常見的就是信號處理電路，其中的運放、驅動芯片等經常會涉及到負壓供電。

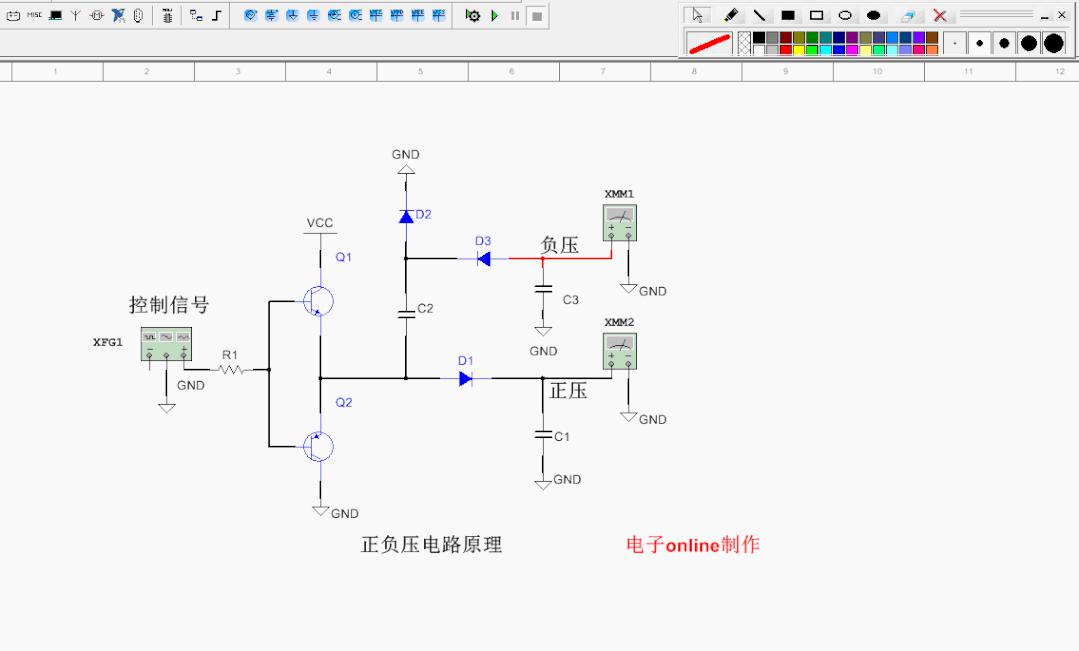

以下電路可以同時輸出正負電壓：

“畫圈圈時，是圖片的開始”

02

—

電路設計要點

延時電路的要點主要有兩個：

一、能輸出穩定的正、負壓；

二、紋波要滿足項目需求。

03

—

效果展示

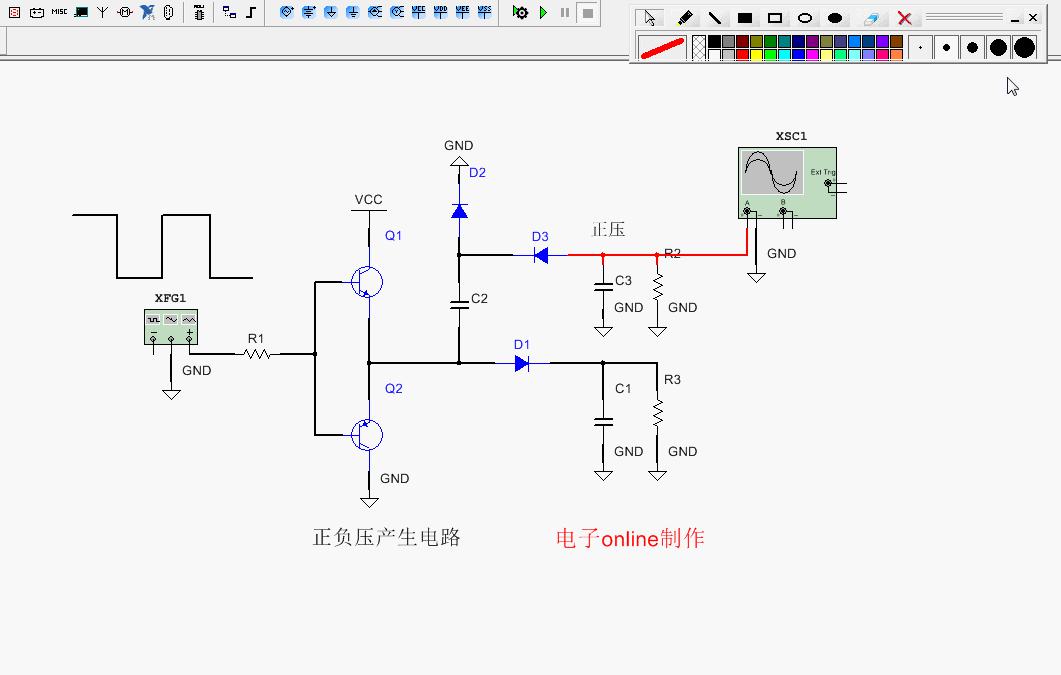

一、能輸出穩定的正、負壓；

“畫圈圈時，是圖片的開始”

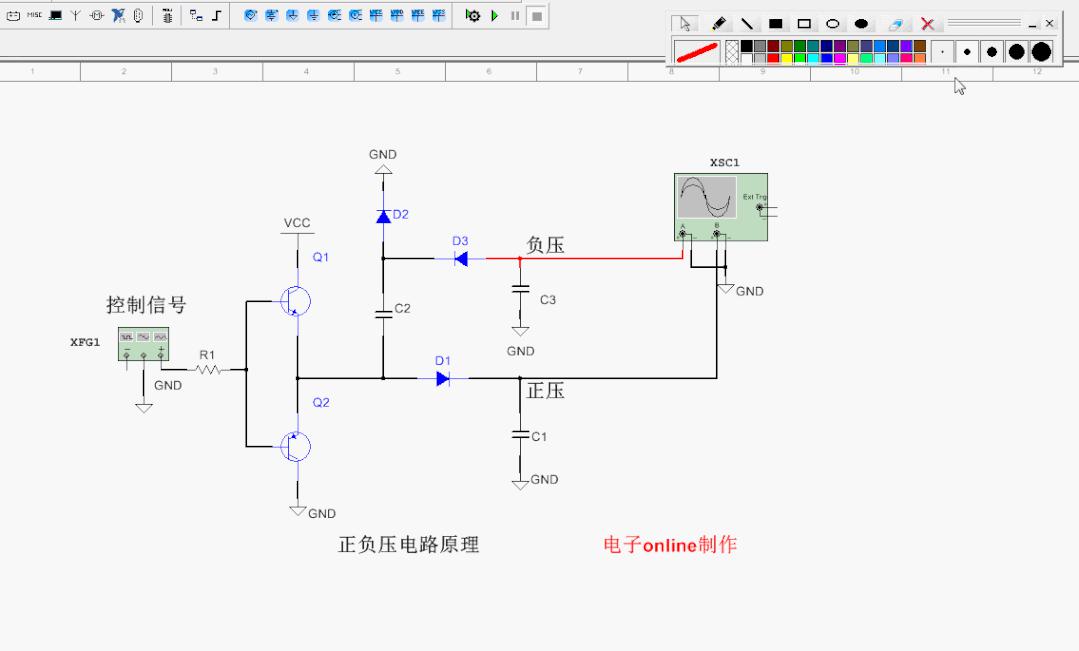

二、加上一定負載后，紋波需要滿足項目要求。

“畫圈圈時，是圖片的開始”

04

—

工作原理

一、正壓的輸出原理很簡單，不再解釋。這里主要解釋負壓的產生原理。

整個電路分成三部分：

第一部分是控制信號；第二部分是推挽電路；第三部分是電源輸出電路；

負壓的產生過程如下：

當控制信號是高電平時，Q3導通，此時電源會給C5充電，C5的電壓為下正上負，電壓值比電源電壓略低，原因是二極管壓降導致。

“畫圈圈時，是圖片的開始”

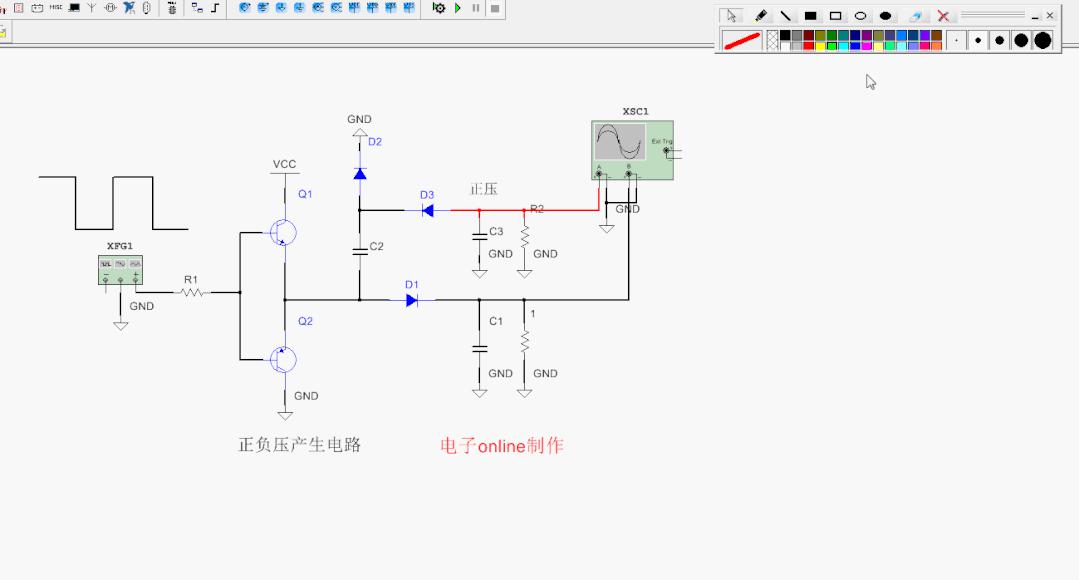

當控制信號由高電平轉為低電平時，Q4導通，由于C2的電壓是下正上負，所以C2會通過Q2、D3給C3充電，根據充電方向，C3的電壓也是下正上負，所以C3便輸出負電壓。

“畫圈圈時，是圖片的開始”

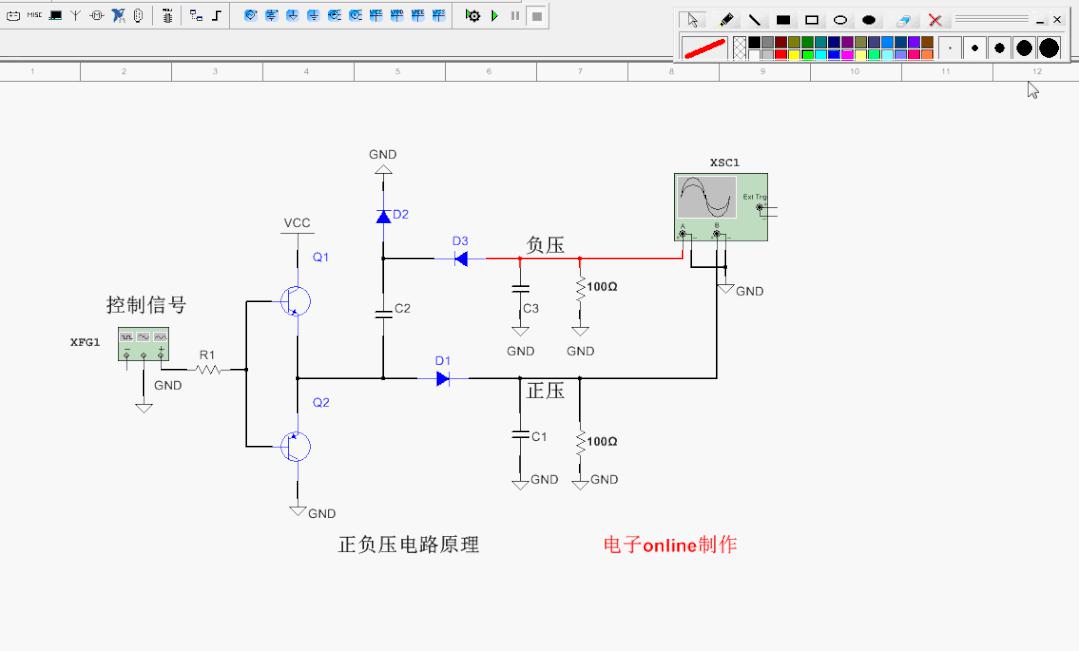

但是由于電容的充電是需要時間的，所以C3的電壓值需要經過一定充電周期才能夠達到平衡值，之后便維持一定的電壓輸出。

“畫圈圈時，是圖片的開始”

05

—

總結

該電路需要充分掌握二極管的輸出特性，才能夠很好理解負壓的產生原理。如果你看不懂文章，說明你得去學一下二極管的知識了。

該電路具有兩個問題：

第一：輸出電壓低于電源電壓；該問題主要是因?yàn)槿龢O管以及充電回路中的二極管壓降導致的，所以大家如果對輸出電壓有要求，可以將其中的二極管改為半導體開關（比如mos管、模擬開關等）。

第二：帶載能力較小，負載變大時，輸出紋波會增大；

該問題是由于拓?fù)浣Y(jié)構導致的，其帶載能力與輸出電容的大小以及控制開關頻率有關。輸出電容值越大、開關頻率越高，帶載能力越強，但是這樣的制作成本以及難度也會大大增加。所以這個電路在實際應用中，輸出電流盡量不要大于10mA。

“畫圈圈時，是圖片的開始”
