[導讀]SWM32S單片機內部集成了8MB的SDRAM以及LCD控制器，非常適合用于屏幕驅動。其中LCD控制器支持RGB565格式的接口，最大支持1024*768分辨率。今天來介紹一下這兩個外設的用法。
SWM32S單片機內部集成了8MB的SDRAM以及LCD控制器，非常適合用于屏幕驅動。其中LCD控制器支持RGB565格式的接口，最大支持1024*768分辨率。今天來介紹一下這兩個外設的用法。
SDRAM_InitStructure SDRAM_InitStruct; PORT->PORTP_SEL0 = 0xAAAAAAAA; //PP0-23 => ADDR0-23// PORT->PORTP_SEL1 = 0x00000A0A; //此處需要調整P23\P22\P19\P18的端口，這幾個端口用作SpiFlash的通訊，其中P22是片選，片選作為普通IO端口應用。//如此處沒有注意，先初始化SpiFlash，再初始化SDRAM的情況下；或應用中disable SDRAM,再進行開啟時，都會把SpiFlash的端口狀態進行重置。PORT->PORTP_SEL1 = 0x00004A5A; PORT->PORTM_SEL0 = 0xAAAAAAAA; //PM0-15 => DATA15-0PORT->PORTM_INEN = 0xFFFF;//PM16 => OEN,PM17 => WEN,PM18 => NORFL_CSN,PM19 => SDRAM_CSN,PM20 => SRAM_CSN,PM21 => SDRAM_CKEPORT->PORTM_SEL1 = 0x888; SDRAM_InitStruct.CellSize = SDRAM_CELLSIZE_64Mb;SDRAM_InitStruct.CellBank = SDRAM_CELLBANK_4;SDRAM_InitStruct.CellWidth = SDRAM_CELLWIDTH_16;SDRAM_InitStruct.CASLatency = SDRAM_CASLATENCY_2;SDRAM_InitStruct.TimeTMRD = SDRAM_TMRD_3;SDRAM_InitStruct.TimeTRRD = SDRAM_TRRD_2;SDRAM_InitStruct.TimeTRAS = SDRAM_TRAS_6;SDRAM_InitStruct.TimeTRC = SDRAM_TRC_8;SDRAM_InitStruct.TimeTRCD = SDRAM_TRCD_3;SDRAM_InitStruct.TimeTRP = SDRAM_TRP_3;SDRAM_Init(&SDRAM_InitStruct);
SDRAM一般用作顯示的緩存，或者大容量數據采集的緩存，定義變量到外部SDRAM可以用下面的方法：
uint16_t lcdbuf_1[800*480] __attribute__((at(SDRAMM_BASE))) ;
LCD

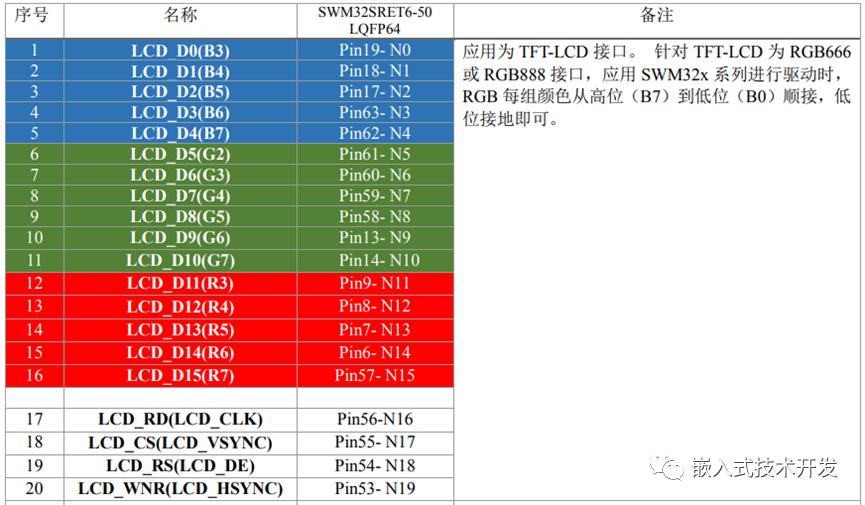

LCD控制器支持RGB565格式，內置DMA模塊。LCD功能是固定一些引腳，不可配置。包括16位數據引腳和4位控制引腳，如下：
使用時，也是需要配置端口功能和LCD的時序。其中LCD的時鐘頻率、Hfp、Hbp等時序參數需要根據所選的LCD數據手冊中的參數進行配置。程序如下：
LCD_InitStructure LCD_initStruct; _LCD_BACKLIGHT_PORT_INIT(); //背光控制_LCD_BALKLIGHT_ON(); //點亮背光 PORT->PORTN_SEL0 = 0xAAAAAAAA; //GPION.0~15 LCD_DATA0~15PORT->PORTN_SEL1 = 0xAA; LCD_initStruct.HnPixel = 800;LCD_initStruct.VnPixel = 480;LCD_initStruct.Hfp = 5;LCD_initStruct.Hbp = 40;LCD_initStruct.Vfp = 8;LCD_initStruct.Vbp = 8;LCD_initStruct.ClkDiv = LCD_CLKDIV_4;LCD_initStruct.ClkAlways = 0;LCD_initStruct.SamplEdge = LCD_SAMPLEDGE_FALL;LCD_initStruct.HsyncWidth = LCD_HSYNC_1DOTCLK;LCD_initStruct.IntEOTEn = 1;//使能中斷LCD_Init(LCD, &LCD_initStruct);
這里使能了傳輸完成中斷，因此還要添加一個中斷函數，如下：
void LCD_Handler(void){ LCD_INTClr(LCD); LCD_Start(LCD);}初始化完成后就可以正常使用了，大多數時候，這種屏會配合GUI使用，下一章將介紹GUI的移植。
