引言

某公司根據生產需求對現有的分軸式CCPP機組進行了供熱改造,新建一座15Mw背壓式汽輪機組,可在采暖季通過原燃機余熱鍋爐產生的高溫、次高壓蒸汽進入背壓式汽輪機發電,并向蒸汽管網提供低壓蒸汽。

該工程所選用汽輪機為東方汽輪機廠生產的LB15-5.5/0.981/525型背壓式汽輪機,發電機為山東濟南發電設備廠有限公司生產的OF-15-2型汽輪發電機,機組采用北京和利時公司生產的DCs控制系統,可滿足冷態、穩態、熱態、極熱態的啟動要求。

機組安裝完成后,對系統進行了整套調試工作(包括分系統靜態調試、整套熱態調試)和帶負荷試運行試驗,過程中暴露了若干問題,經過運行單位、調試單位、建設安裝單位的協同研討,進行了有針對性的調整和優化,最終系統各設備運行穩定、啟停靈活,能滿足生產需要?，F(xiàn)將調試過程中部分問題的原因分析及解決策略整理如下。

1存在問題

1﹒1上下缸溫差大

15Mw背壓式機組調試過程中,機組停機惰走后

存在上下缸溫差大的現象(其上下缸溫差顯示為50℃以上,而啟機要求上下缸溫差小于50℃),不符合再次快速啟機要求。需要延長暖機,并通過夾層加熱系統以主蒸汽分流增熱才可縮小上下缸溫差,以滿足啟機要求。

1.2啟動過程振動值大

在背壓式機組啟動過程中,存在1#、2#、4#軸振較大的現象,振動情況如表1所示。

其中,2#X/Y軸振在機組啟動過程中均存在較高現象,曾兩次因振動值過高而跳機:定速3000r/min后振動值稍穩,但帶負荷后該處軸振值呈周期性波動。

4#X軸振在機組啟動過程中經過臨界值(2200r/min)時仍正常,但在2600r/min升至3000r/min過程中振動值偏大,且定速3000r/min后仍未下降,但未至報警值。

2原因分析和梳理

2﹒1針對上下缸溫差大的原因分析

(1)背壓機組啟動時,對空排汽管道與外界空氣相通,機組對空排汽管道出口高度(9.4m)與機組中心線高度(m875m)處于同一水平,其高度差未能形成煙囪效應,且前軸封1段撤汽、1段門桿漏汽直接與背壓機排汽管道連接,增加了串入外界冷空氣的可能。另一方面,汽缸本體疏水管道均連接至1#疏水?dāng)U容器,前軸封Ⅱ段撤汽、后軸封1段撤汽與.#疏水?dāng)U容器連接,疏水?dāng)U容器與外界空氣相通,機組停機均打開本體疏水,前幾次操作中軸封撤汽閥門亦未關閉,存在外界空氣通過上述兩處管道反串至汽缸的可能,造成下缸溫度下降相對較快的現象。(1)該機組汽缸設有持環,安裝有多級隔板,將汽缸分為內外雙層汽缸。夾層加熱系統的作用是在機組冷態啟動時將主蒸汽引入持環與汽缸之間的夾層,使汽缸整體溫度沿軸向趨于均勻,控制手段是通過調整夾層進汽流量來控制加熱速度。但該機組夾層加熱系統與汽輪機下缸體疏水共用一根管道,夾層加熱系統投入時,易導致汽缸疏水不良:若不投入夾層加熱系統,則無法有效降低上下缸溫差,無法在較短時間內快速重啟機組,延長了啟動時間。針對該問題需采取應對策略。

2.2針對各瓦振動值大的原因分析

2.2.1初步檢查分析及調整

待盤車結束、潤滑油停轉后,安裝團隊拆卸前后軸承箱及4#軸瓦,檢查主軸及軸瓦磨損情況,發現.#、1#軸瓦處主軸均有均勻分布的細小磨痕,屬于正常運行磨損范圍。1#瓦上半有若干細小磨痕,呈現為右側劃痕較深、左側非常淺的情況,表明其振動存在不均勻性。4#軸瓦處主軸磨損痕跡密集均勻且細小,經過觸摸發現其磨痕旋轉周期中深淺程度亦有差異,可見主軸轉動周期中振動分布不均勻。

結合上述拆解檢查和對啟機操作過程的研討,進行初步分析和調整:(1)1#x/Y軸振在啟機過程中較高,初步分析原因可能為:兩次1#軸振高導致跳機,均在嚴密性試驗主蒸汽供汽切斷后,背壓機失速惰走,對空排汽電動閥未關閉,存在外界空氣通過對空排汽管道反串入背壓機的可能,則可能導致1#軸瓦主軸局部受冷,發生臨時性形變。充分暖機后消除,即可繼續啟機,運行過程中該值較穩定。(2)4#x軸振在經過臨界轉速后,自1600r/min升速至3000r/min過程中,值偏高,初步分析其原因可能為軸瓦間隙及緊力調整不佳。拆解檢查后,安裝團隊對4#軸瓦進行轉子間隙及緊力檢查,并進行調整優化。調整后再次開機,但開機后仍表現為1600r/min后振動值顯著上升,即上述優化調整無效。

2.2.24#軸振值大的進一步分析

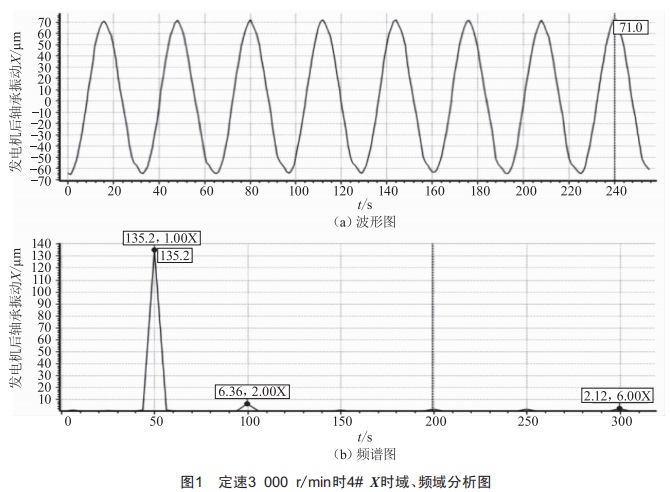

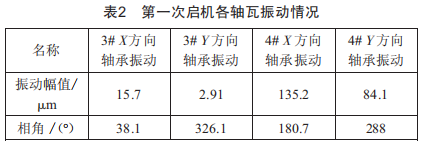

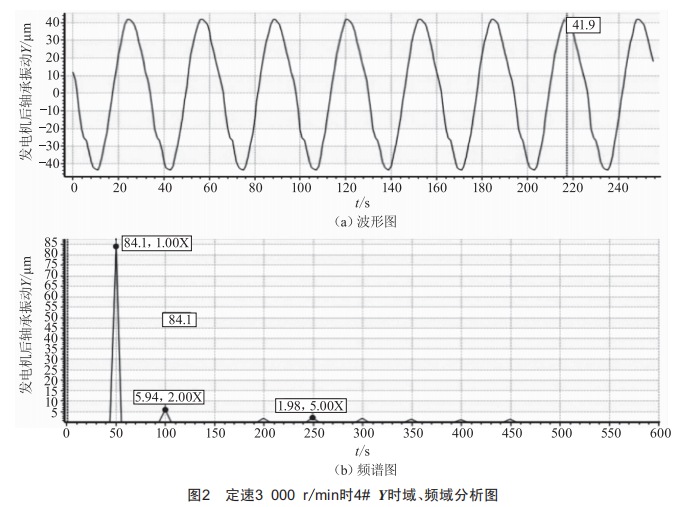

針對上述異常情況,分別對3#軸瓦(發電機驅動側)和4#軸瓦(發電機勵磁側)x/Y方向四個通道的振動信息進行采集,其振動幅值及相位如表1所示。針對4#軸瓦振動的x/Y方向時域和頻域分析圖采集如圖.和圖1所示。

綜合分析表2和圖1、圖2可得:

(1)時域呈現較為規則的簡諧波,頻譜分析中顯示振動主要集中在一倍頻:(2)振動趨勢圖顯示,振動穩定、相位穩定,振動對負荷不敏感,振動隨轉速的增加而增大:(3)徑向振動大,根據上述分析判斷轉子軸系存在動不平衡,決定對轉子軸系做在線動平衡。

3解決思路及落實措施

3.1啟停操作方案針對性優化

經過原因分析和梳理,發現該系統設計存在外界空氣串入機組缸體內,導致上下缸溫差大的問題,以及轉子局部受冷進而導致1#軸瓦振動值高的問題?，F(xiàn)階段對機組進行結構性改造不符合調試工作的需要,故針對機組啟停操作做如下優化調整。

3.1.1開機過程中的操作調整

(1)啟動前,打開前后軸封撤汽至疏水罐手動門:打開本體/管道7個疏水氣動門:軸加風機定速3000r/min后再啟動,溫態/熱態尤其要注意,過早啟動會引起轉子局部受冷彎曲。

(2)夾層加熱系統可控制缸溫差、機組正脹差,操作過程中一次門全開,二次門現場手動調整開度。

1)盤車狀態下,如缸溫差大,可投入夾層加熱,投入過程中注意盤車狀態,主汽壓力宜<180MPa,手動緩慢調整二次門開度,避免機組升速。1)在線切換冷態啟動過程中,因主汽溫度較高,沖轉后需投入夾層加熱系統控制脹差:為保證缸體疏水通暢,暖機時需間斷性退出加熱蒸汽。具體操作如下:投入夾層加熱.0min,加快汽缸膨脹:退出夾層加熱.0min,保證疏水通暢。3)溫態、熱態啟動過程中,視脹差情況投入夾層加熱。如脹差>＋3.0mm,間斷性投入夾層加熱,如下缸溫升正常,缸溫差穩定,可適當延長加熱蒸汽投入時間。

(3)機組啟動過程中需重點控制正脹差增大問題,同時應控制主汽參數尤其是主汽溫度穩定:機組并網后,緩慢提升燃機負荷(宜每10~15min提升1Mw),如脹差>＋3.0mm,投入夾層加熱加快熱膨脹。

3.1.2停機過程中的操作調整

(1)機組負荷低至2Mw,開本體3個疏水(調節閥汽室、汽缸下半進汽室、汽缸下半夾層),打閘后開其余4個疏水(主汽閥、夾層加熱、排汽止回閥、排汽快切閥)。

(2)停機后關閉背壓機電動主閘門,打開自動主汽門前防腐排汽,主汽管道隔斷消壓(注意避免疏水管道串汽)。

3.2轉子在線動平衡校正優化

根據2.2.2原因分析,組織專業人員針對發電機轉子進行在線動平衡校正優化。校正情況如下:

(1)采集初始振動數據。分別對3#軸瓦(發電機驅動側)和4#軸瓦(發電機勵磁側)x/Y方向四個通道的振動信息進行采集。啟動機組,定速3000r/min后測得軸承振動情況,如表3所示。汽室、汽缸下半進汽室、汽缸下半夾層),打閘后開其余4個疏水(主汽閥、夾層加熱、排汽止回閥、排汽快切閥)。

(2)停機后關閉背壓機電動主閘門,打開自動主汽門前防腐排汽,主汽管道隔斷消壓(注意避免疏水管道串汽)。

3.2轉子在線動平衡校正優化

根據2.2.2原因分析,組織專業人員針對發電機轉子進行在線動平衡校正優化。校正情況如下:

(1)采集初始振動數據。分別對3#軸瓦(發電機驅動側)和4#軸瓦(發電機勵磁側)x/Y方向四個通道的振動信息進行采集。啟動機組,定速3000r/min后測得軸承振動情況,如表3所示。汽室、汽缸下半進汽室、汽缸下半夾層),打閘后開其余4個疏水(主汽閥、夾層加熱、排汽止回閥、排汽快切閥)。

(2)停機后關閉背壓機電動主閘門,打開自動主汽門前防腐排汽,主汽管道隔斷消壓(注意避免疏水管道串汽)。

3.2轉子在線動平衡校正優化

根據2.2.2原因分析,組織專業人員針對發電機轉子進行在線動平衡校正優化。校正情況如下:

(1)采集初始振動數據。分別對3#軸瓦(發電機驅動側)和4#軸瓦(發電機勵磁側)x/Y方向四個通道的振動信息進行采集。啟動機組,定速3000r/min后測得軸承振動情況,如表3所示。

4結語

針對新建背壓式汽輪機組試運行過程中暴露出的問題,分別通過上述對策得到了有效解決,目前機組運行穩定,滿足了生產需要:同時,后續改造升級中,應對工藝系統和裝備進行進一步優化升級,長期徹底地解決上述問題。該機組試運行過程中存在的問題及其應對策略也對其他類似機組的調試運行具有指導意義和 參考價值。
