最近剛好有朋友找我做一個無線數傳電臺的培訓項目，我之前雖然一直在公司做了十年，但是只需要負責射頻部分指標就好了，底板和結構包括PCB Layout都有其他人對接，也就沒關心太多的細節，所以當今天準備畫個結構圖做外殼的時候就發現了一點問題，和大家分享下。

一開始也沒有想做畢竟我也沒做過培訓，但是想到剛從事射頻或者硬件的小伙伴能從項目中學到一點知識，也是值得高興的事。

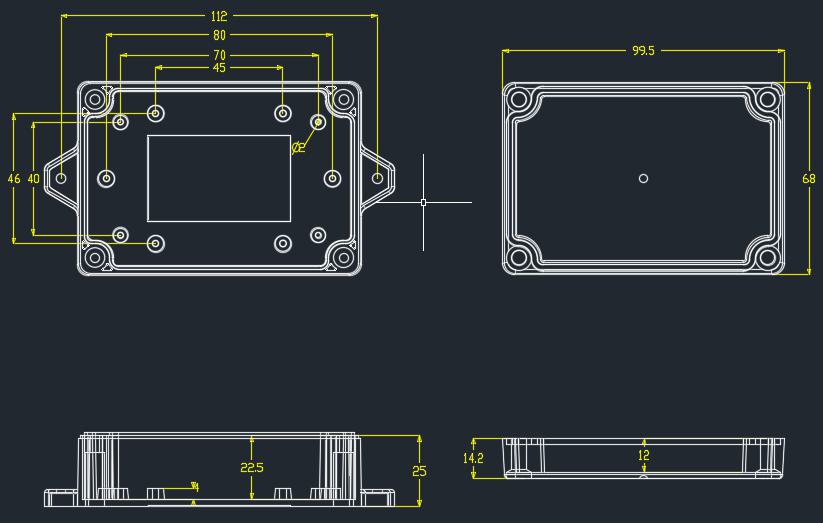

雖然裸板、開發板之類的也行，但是從我個人來說，一直想做個帶外殼的產品，這樣看上去正規一點。然后問題就來了，3D打印和CNC的話太貴，就想著找一個工模塑料外殼，運氣還不錯，找了個5元的，價格還能承受，再加上開孔，總共9塊錢左右，如下圖所示。

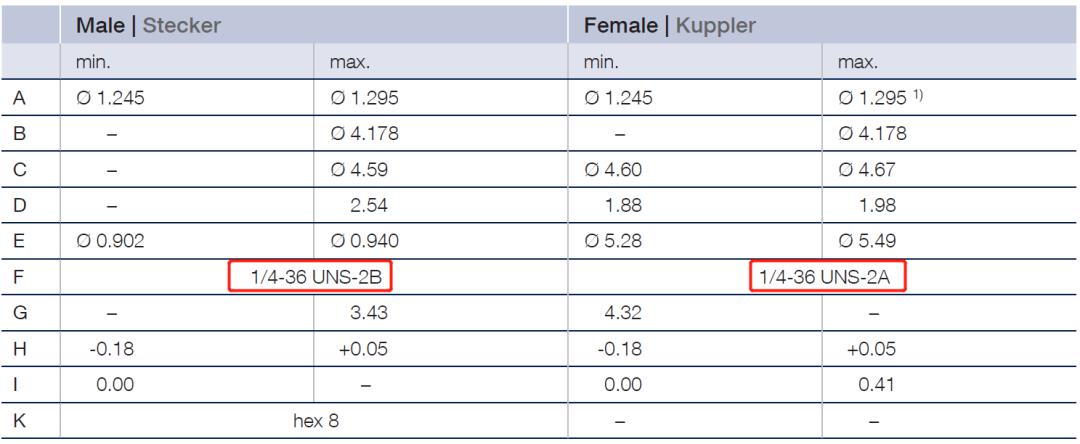

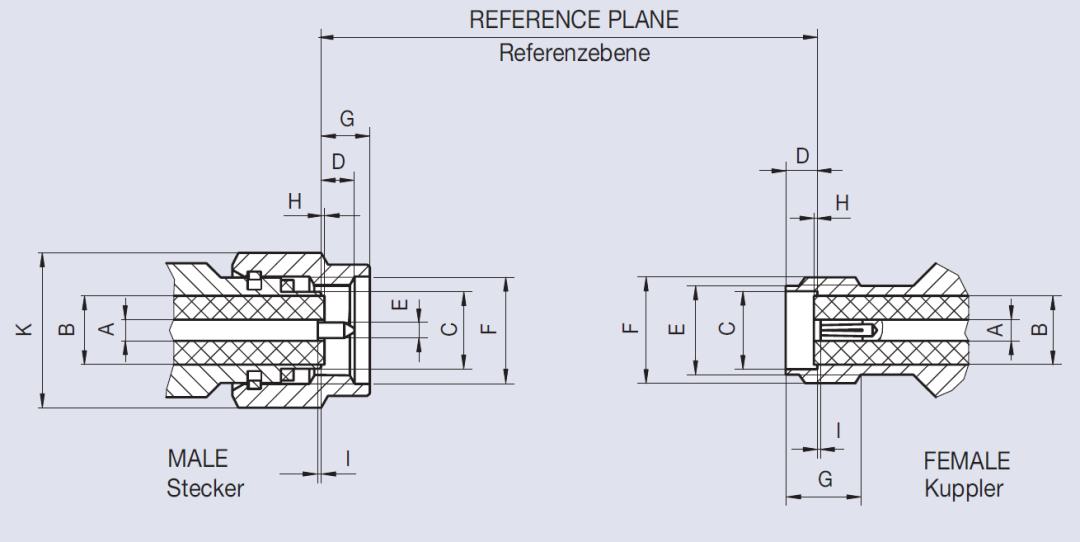

然后問題就來了，我發現SMA接口外徑的參數不是用數字直接表示的，看到好幾個都是1/4-36UNS-2A和1/4-36UNS-2B，覺得挺有意思的，從來沒發現還有這個表示方法。

然后我找了好多淘寶資料，也沒有直接尺寸，百度了一下，給出如下解釋?zhuān)?/span>美制統一螺紋，1/4英寸螺紋，每英寸36牙，UNS表示UN系列標準螺距以外的特殊系列，轉成公制乘以25.4，為6.35mm，螺紋公差2A或者2B的外螺紋。

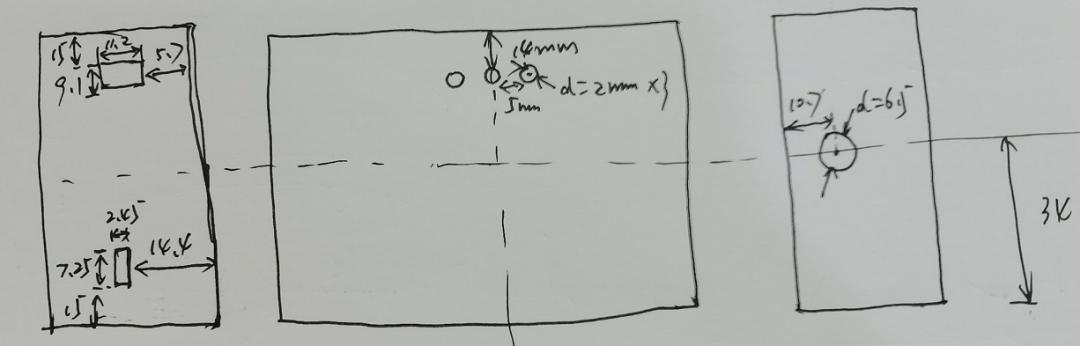

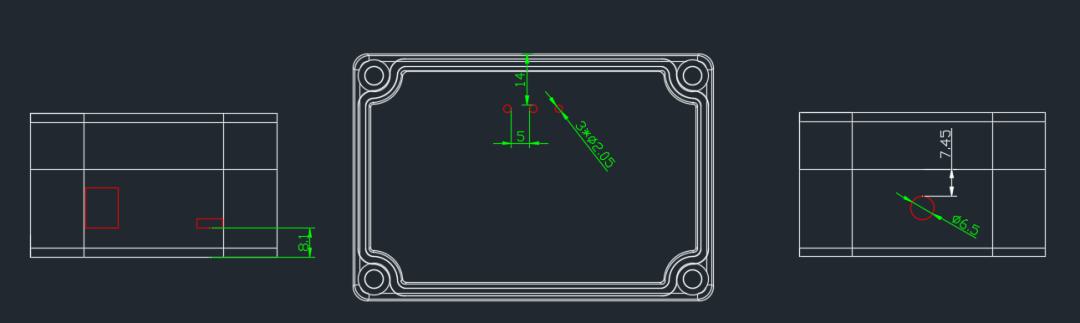

后面就簡單多了，先手畫了一下孔的尺寸，然后直接在CAD里面標注就可以了，等待后面發回來的成品吧。

如果你也沒聽說過，趕緊學習起來吧！
