引言

物料分揀是將生產線前方完成加工的工件進行分揀,是農副加工、食品、醫藥和電子、化工行業中不可缺少的重要組成部分。傳統的物料分揀系統大多采用繼電器和接觸器控制,存在操作復雜、動作遲緩、精度不高、穩定性差等缺陷。PLC作為工業自動化領域三大技術支柱之一,加上能夠無極調速的變頻器,在提高物料分揀系統的控制水平和運行水平方面發揮著越來越重要的作用。

本文提出了基于PLC和變頻器控制的物料分揀控制系統的總體設計和控制方法,設計了一種能區分物料材質和顏色的分揀系統。

1控制系統整體設計

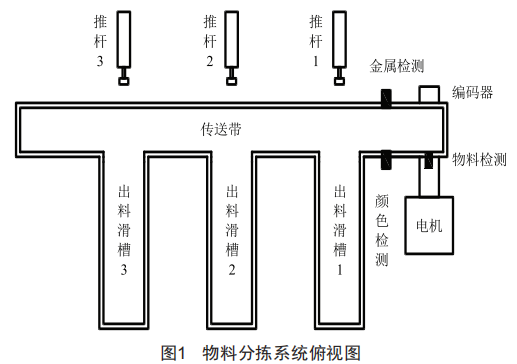

物料分揀系統是自動化生產線的重要組成部分之一,其俯視圖如圖1所示。需要分揀的物料是金屬材質、白色塑料材質和黑色塑料材質的無序組合。

傳送帶端口有無物料由漫射式光電接近開關檢測,該光電開關選用s1CK公司MHT15-N2317型產品。電感式傳感器可檢測出金屬材質的物料,選用LJ18A3-8-Z/Ax型產品。顏色檢測由光纖傳感器根據光反射程度進行檢測,選用歐姆龍公司E3Z-NA11型產品。

傳送帶運送物料時,若速度太快,物料容易倒下,因此選用三菱FR-E700系列的FR-E740-0.75K-CHT型變頻器調節速度。

為使物料在出料滑槽前停止前進,選用E6B2-CwZ6C型編碼器計算物料在傳送帶上的位置,該編碼器三相脈沖采用NPN型集電極開路輸出,分辨率為500線。

根據系統功能和控制要求,系統控制過程為:

(1)初始狀態:傳送帶停止,推桿收回。

(2)當傳送帶入料口檢測到物料時,變頻器啟動,驅動電機以30Hz的固定頻率將物料帶往分揀區。

(3)經過檢測區域時,PLC記錄檢測信號,物料繼續前進。

(4)若顏色檢測和金屬檢測皆有信號,則物料為金屬材質,當物料到達出料滑槽1中間時,傳動帶停止,物料被推到滑槽1中:若僅有顏色檢測有信號,則物料為白色塑料材質,當物料到達出料滑槽2中間時,傳動帶停止,物料被推到滑槽2中:若顏色檢測和金屬檢測皆無信號,則物料為黑色塑料材質,當物料到達出料滑槽3中間時,傳動帶停止,物料被推到滑槽3中。

(5)物料被推入滑槽后,結束一個工作周期,可以再次向傳送帶下料。

2PLL硬件接線設計

在分揀系統工作過程中,系統控制對象為:變頻器、推桿的電磁換向閥。需要檢測的參數為編碼器脈沖、物料到位和材質顏色檢測、各推桿動作的極限位置。

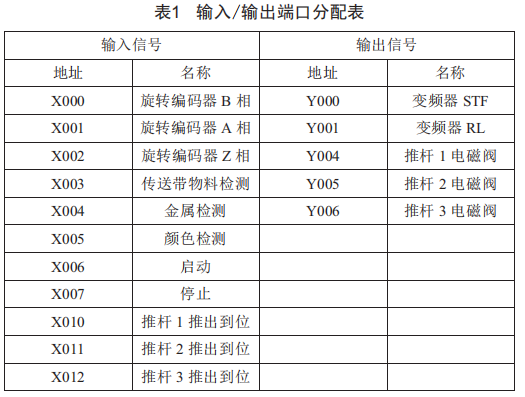

根據物料分揀系統的控制要求,整個控制系統的輸入點數為11點,輸出點數為5點,I/O地址分配表如表1所示。

根據I/O總點數,選取PLC型號為三菱Fx2N-32MR,該PLC有16點輸入和16點繼電器輸出。其硬件接線如圖2所示。

3程序設計

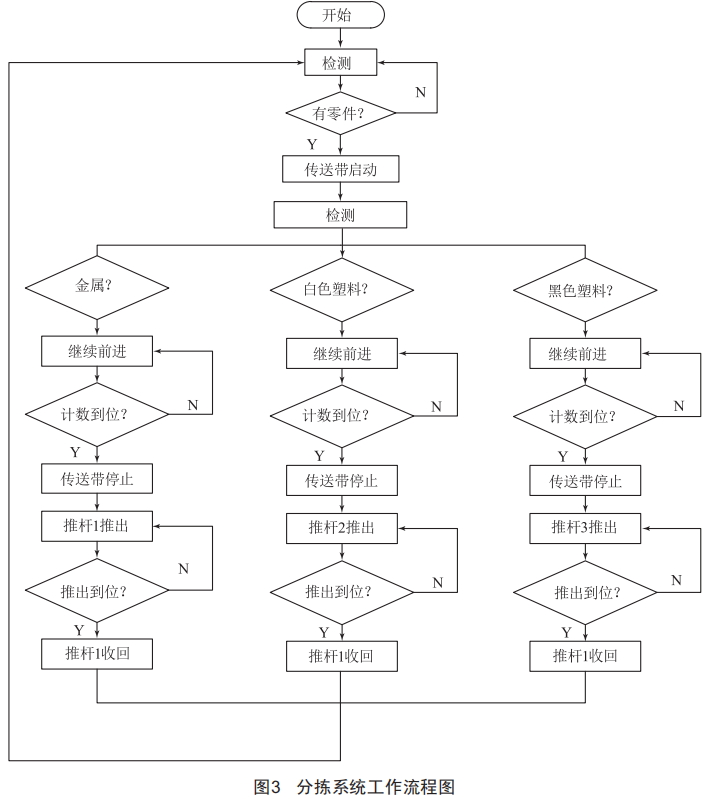

物料分揀系統的控制程序使用GxDeveloper軟件編寫、調試,其工作流程如圖3所示。

4結語

本文介紹了基于PLC和變頻器的物料分揀控制系統的設計,通過傳感器檢測物料信息,變頻器驅動傳動帶,將不同顏色、不同材質的物料送入不同的滑槽。實驗證明,所設計的控制系統能連續、批量分揀物料。同時,控制系統也能與其他生產線設備無縫連接,實現對物料的加工、裝配及分揀,應用前景較好。
