引言

小浪底水電站是黃河干流上一座大型水利樞紐工程,共裝設6臺300Mw的混流式水輪發電機組。機組冷卻水水源取自機組蝸殼水即壩前,采用減壓閥將壩前水壓由1.1~1.3MPa減壓至0.55MPa后供機組各部冷卻使用。近期,5#機組運行過程中多次出現技術供水減壓閥在未有開、關指令的情況下突然開啟或關閉的異常情況,現針對這一異常情況加以分析。

1減壓閥(主閥)概況及原理

我廠技術供水采用的是720-55型減壓閥,作用是將閥前較高的水壓力降至較低的閥后壓力,且始終保持閥后的壓力不變(定壓)。該閥是一款液壓驅動的隔膜式水力控制閥,其控制回路設有兩個常閉的電磁閥S10、S11,其中S10為減壓閥開啟電磁閥,S11為減壓閥關閉電磁閥,兩個電磁閥均為點觸控制。由于黃河水泥沙含量較高,在控制回路中有針對性地安裝了兩套過濾裝置,同時配置手動反沖洗裝置,以確?？刂苹芈凡粫?huì)因泥沙而堵塞。

減壓閥(以下簡稱"主閥")開啟電磁閥S10收到開啟命令后,減壓閥前的壓力水經過S10作用于水流加速器58HC,將其活塞打開,使主閥控制腔水經導閥2HC流到主閥閥后,造成控制腔壓力減小,主閥開啟并開始調壓。導閥根據感應到的主閥閥后壓力,調節其活塞的開度,進而控制主閥控制腔的壓力變化使其作出開啟或關閉調節,即:導閥開度越大,主閥控制腔壓力越小,主閥開度越大:反之,導閥開度越小,主閥控制腔壓力越大,主閥開度越小。

2控制回路動作原理

如圖1所示,控制回路設有兩個常閉的電磁閥S10、S11,其中S10為減壓閥開啟電磁閥,S11為減壓閥關閉電磁閥,兩個電磁閥均為點觸控制。當開啟電磁閥S10接收到開啟命令時,S10勵磁導通,減壓閥前的高壓水進入水流加速器58HC的彈簧壓力腔,和彈簧彈力共同作用在加速器活塞上使活塞向下移動,主閥控制腔中的水通過加速器A口流入,從C口流出,經導閥#2HC的A口進入導閥,從C口流出,通過手閥2進入主閥閥后,

由于主閥控制腔壓力減小,主閥閥前水壓力大于減壓閥本體內彈簧彈力和控制腔壓力之和,減壓閥打開。

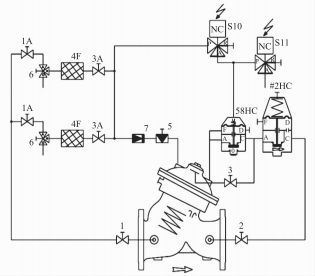

圖1 減壓閥控制原理圖

主閥運行過程中導閥#2HC感應主閥閥后壓力,當閥后壓力升高超過導閥設置壓力值時,導閥活塞向上動作,A口水流速降低,導致主閥控制腔憋壓壓力增大,在主閥本體彈簧彈力和控制腔水壓力的共同作用下減壓閥緩慢關閉,從而使主閥閥后壓力降低至導閥設置值。當主閥閥后壓力低于導閥設置值時,導閥活塞向下動作,釋放主閥控制腔中累積的壓力,主閥調節開啟。當需要關閉主閥時,s11關閉電磁閥收到關閉令后勵磁導通,水流加速器58HC的彈簧壓力腔中的水通過s11排出,使得水流加速器隔膜上腔壓力減小,下腔壓力大于上腔彈簧彈力,水流加速器活塞上移,關閉A口、C口,主閥閥前高壓水經過控制回路中針閥5的調節以一定的流速進入主閥控制腔,造主閥控制腔內壓力逐漸增大,與其體內彈簧彈力形成的合力大于主閥閥前水壓力,主閥緩慢關閉。

3故障原因分析

通過對720-55型減壓閥動作原理的分析,我們知道:主閥要關閉,需要導閥活塞向上動作關閉A口、C口以減小主閥控制腔的排水量,使本體控制腔壓力增大。結合機組技術供水減壓閥在運行過程中出現的故障現象,減壓閥的異常開關大致由以下三種原因造成:

(1)水流加速器兩腔體之間存在串壓的可能;

(2)電磁閥因發卡,存在內漏情況;

(3)針閥5調節的壓力水給水量與導閥設定的主閥控制腔排水量相當,當主閥閥后壓力突然增大時,導閥活塞桿動作,使主閥控制腔排水量小于針閥供水量,造成主閥控制腔壓力變大,主閥關閉。

原因一:水流加速器兩腔體存在串壓,上腔壓力水進入下腔后造成活塞桿動作,A口、C口關閉,導致主閥關閉。此原因主閥關閉后沒有開閥命令,主閥不能開啟。

原因二:s11關閉電磁閥發生卡澀,造成水流加速器彈簧壓力腔壓力水通過s11泄漏,壓力減小造成活塞桿動作,A口、C口關閉,導致主閥關閉。此原因主閥關閉后沒有開閥命令,主閥不能開啟。

原因三:主閥閥后壓力瞬間增大,導閥活塞桿動作,使主閥控制腔排水量小于針閥供水量,造成主閥控制腔壓力變大,主閥關閉,但因水流加速器活塞一直在開啟狀態,所以主閥在瞬間關閉后由于閥后壓力減小,導閥瞬間開啟,主閥控制腔壓力及時釋放,主閥就會立即開啟。

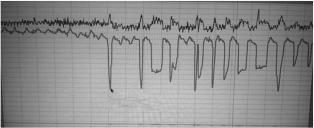

主閥自動開關后供水流量變化曲線如圖2所示。

圖2 主閥自動開關后供水流量變化曲線

曾經出現的減壓閥主閥運行過程中自動關閉必須得發開啟令開啟現象可能是原因一、原因二所致,近期出現的自動關閉、自動開啟是原因三造成的。

將兩個故障現象聯系起來分析,我們可以知道,如果水流加速器兩個壓力腔存在串壓,彈簧腔壓力大于其下腔壓力,經過長時間運行,彈簧腔壓力會串入下腔,水流加速器關閉,主閥控制腔憋壓自動關閉。由于沒有開閥令,水流加速器彈簧腔壓力未發生變化,關閉的A口、C口無法打開,主閥控制腔無法釋放減壓,故主閥無法開啟。因此,可以排除故障原因一:水流加速器兩腔沒有串壓,造成主閥關閉的原因不是水流加速器故障。所以,前期主閥自動關閉故障原因可能是因?yàn)殡姶砰y發卡造成內漏導致。

近期主閥瞬間關閉、瞬間開啟故障可能是因?yàn)獒橀y5調節的壓力水給水量與導閥設定的主閥控制腔排水量相當,導閥調節靈敏造成的。

近日,檢修人員針對上述故障原因,針對性地對電磁閥、導閥進行了分解清洗,并將導閥開度(減壓壓力設定值)調大,相當于加大了主閥控制腔的排水流量,之后上述故障現象再未出現,但仍需后續進一步觀察。

4結語

通過對減壓閥故障原因的分析,我們了解了其控制回路的動作原理,這也是一次很好的學習提高過程,為我們今后減壓閥故障原因的查找奠定了基礎。
