引言

廣州某垃圾焚燒發電廠兩臺汽輪機為東汽N25一3.8型中溫、中壓凝汽式汽輪機,于2009年投入運行。汽輪機凝汽器原真空系統為射水抽氣系統,系統配置功率偏高,日常清理、維護工作量較大。后于2015年加裝一套常規水環真空泵抽氣機組,降低凝汽器抽真空系統電耗約20%,提高系統可靠性的同時減少了日常清理、維護工作量。2016年,該廠又采用某凝汽器真空維持系統專利技術對抽氣系統再次進行節能改造,主要內容為取消射水抽氣系統并新裝一臺新型高效羅茨一水環真空泵組作為機組正常運行時凝汽器真空維持抽氣器,以解決常規水環真空泵運行效率低問題,同等工況下高效羅茨一水環真空泵組可較常規水環真空泵運行電耗減少70%以上。

1常規水環真空泵介紹

常規水環真空泵是由葉輪、泵體、吸排氣盤、吸氣口、排氣口、輔助排氣閥等組成的。葉輪被偏心地安裝在泵體中,當葉輪旋轉時,進入水環泵泵體的水被葉輪拋向四周,由于離心力的作用,水形成了一個與泵腔形狀相似的等厚度的封閉水環。葉輪輪轂與水環之間形成了一個月牙形空間,而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部09為起點,那么葉輪在旋轉前1809時,小腔的容積逐漸由小變大,壓強不斷降低,且與吸排氣盤上的吸氣口相通,當小腔空間內的壓強低于被抽容器內的壓強,被抽氣體不斷被抽進小腔,此時處于吸氣過人。當吸氣完成時與吸氣口隔絕,小腔的容積逐漸減小,壓強不斷增大,此時處于壓縮過人,當氣體壓強大于排氣壓強時,被壓縮的氣體從排氣口被排出。在泵的連續運轉過人中,不斷地進行著吸氣、壓縮、排氣過人,從而達到連續抽氣的目的。

水環真空泵受工作液飽和蒸汽壓的限制,其工作效率較低,較好的也僅可達到50%左右。

2羅茨一水環真空泵介紹

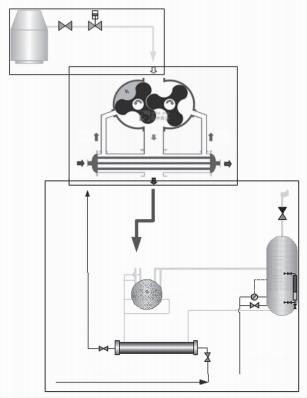

羅茨一水環真空泵的結構及工藝流人如圖1所示。

圖1羅茨-水環真空泵組示意圖

圖1中第一級羅茨真空泵是一種雙轉子的容積式真空泵,在泵腔內有兩個形狀對稱的轉子。兩個轉子相互垂直地安裝在一對平行軸上,由傳動比為1的一對齒輪帶動做彼此反向的同步旋轉運動。在轉子之間、轉子與泵殼內壁之間保持有一定的間隙,可以實現高轉速運行。由于轉子的不斷旋轉,被抽氣體從吸氣口被吸入到轉子與泵殼之間的空間v0內,再經排氣口排出。

整套羅茨-水環真空泵組工藝流程為:來自汽輪機凝汽器的蒸汽和不凝結氣體進入羅茨真空泵,加壓后經冷卻器冷凝部分回流羅茨泵,其他不凝結氣體和少量蒸汽進入下級小功率水環真空泵,經水環真空泵后排入汽水分離罐。由于提高了小功率水環泵的入口壓力,同時進入水環泵的蒸汽量也大幅減少,可保證小功率水環泵高效穩定運行。

3抽氣系統改造情況

3.1原抽氣系統情況簡介

汽輪機凝汽器原抽真空系統為典型射水抽氣系統。配套射水抽氣器型號為Cs-7.5-25,設計抽氣量25kg/h:射水泵型號為K0w200/345-45/4Z,電機功率45kw。系統設置為一用一備,實際運行功率約為40kw。

3.2常規水環真空泵抽氣系統改造情況

2015年,為減少系統電耗和檢修維護工作量并改善機組真空,凝汽器抽真空系統加裝一臺常規水環真空泵抽氣系統。配套水環真空泵為NAsHY315s-8,設計抽氣量15.5kg/h(冷卻水溫25℃時),配套電機功率37kw。

改造后從實際運行情況來看,相比射水抽氣系統,系統電耗降低約20%,抽真空效果也更好。本次改造節電效果較為明顯,但分析來看,原射水抽氣系統配置不太合理,較為經濟的射水抽氣系統配置方式應為一大一小配置,抽氣量大的作為啟動抽氣器,抽氣量小的作為維持抽氣器。

另外,從近一年的運行情況來看,水環真空泵也存在以下問題:

(1)水環式真空泵抽氣能力隨工作液溫度升高而降低。

(2)因主要以機組快速啟動的響應速度(30min內能達到

啟機要求真空值)和最大的允許漏氣量作為選型原則,造成常規水環真空泵配置功率偏高。

3.3羅茨-水環真空泵組改造情況

3.3.1改造方案

2016年,為進一步降低抽氣系統電耗,#1機組實施高效真空泵組應用改造。實施方案為取消原射水抽氣系統,加裝一臺高效羅茨-水環真空泵組,設計抽氣量10kg/h,極限抽氣壓力可達0.4kPa,配套電機總功率15kw。

3.3.2運行情況

(1)運行方式:在機組啟動建立真空期間使用常規水環真空泵運行,保證機組快速建立真空:在汽輪機正常運行期間,切換高效真空泵組運行,降低系統電耗:當機組嚴密性不好或其他原因?qū)е履髡婵諢o法維持時,自動聯鎖啟動常規水環真空泵運行,確保機組安全運行。

(2)運行效果:改造竣工后投入高效真空泵運行正常,實際運行功率約為9.9kw,節電效果十分可觀。常規水環真空泵和高效真空泵組熱季的多次短期運行對比情況證明,高效真空泵組相比常規水環真空泵在機組真空嚴密性試驗結果較好的情況下,對提高機組真空有一定效果,工作液冷卻水溫度越高越明顯。

3.4注意事項

(1)因羅茨真空泵結構特點所限,不適合在過大工作壓差下運行,因此高效真空泵組不能作為汽輪機啟動抽氣器使用。

(2)高效真空泵組設計抽氣量較小,因此必須嚴格做好機組真空嚴密性管理,及時消除機組負壓區域漏點。

(3)改造常規水環真空泵可能長時間處于備用狀態,須定期進行啟動試驗并做好評估,確保設備備用正常。

4結語

改造后的實際運行經驗和數據證明,在機組真空嚴密性較好的情況下高效真空泵組運行穩定可靠,節電效益可達70%以上,非常適合用作機組正常運行的凝汽器真空維持抽氣器。與常規大功率水環真空泵抽氣系統組合使用,合理設置運行方式和熱工聯鎖邏輯,既能保證機組安全和快速啟動,又能滿足深度節能減排要求。
