引言

機械設計優化是近年來應用較為廣泛的現代設計方法。通常設計優化是借助數學方法或軟件工具從多種設計方案中尋找最優的設計結果。

使用傳統的計算方法存在查找手冊工作量大、效率低的問題,且計算起來不僅繁瑣還容易出錯,同時計算結果誤差也較大,并且套用的公式也紛繁復雜。

而且有時候為了得到一個較滿意的結果,往往需要平行計算若干個方案。

這就有必要借助于各種軟件工具對傳統的設計結果進行優化。

本文將以4sPB2803320規格矩形輻條結構形式的窄V帶輪產品為例,分析如何借助AutoCAD軟件的功能對參數進行優化,使之更符合機械產品的相關指標和技術要求。

我們知道在V帶輪結構設計過程中涉及的參數及受力分析方面的計算較多,如皮帶的有效張力、皮帶產生的拉應力、彎曲應力、離心應力、疲勞強度以及滑動率計算等等。

為了更快捷、更準確地實現計算參數的優化,我們使用AutoCAD軟件中的面域/質量特性功能對V帶輪使用傳統方法計算的抗彎截面系數、扭矩引起的產品彎曲應力、組合彎曲應力及其與產品材料之間的安全系數等參數進行優化。

從筆者在輕型V帶輪的設計過程中使用AutoCAD軟件功能進行參數優化的情況來看,這種方法既簡單,準確率又高,能夠更好地提高技術人員的設計效率。

本文中提到的V帶輪結構設計過程中的參數及公式,均參照美國機械動力傳動協會0PMA-B8T-2311標準進行設計?？紤]到方便讀者理解,已將其中的英制計量單位全部轉換成公制計量單位。

1優化前產品參數及公式計算

本文以減輕式V帶輪4iPB2833323為例,分析如何進行參數優化。

考慮到本文主要介紹AutoCAD軟件功能在V帶輪結構設計中的應用,對于個別參數的過程計算不在本文中體現,文中提到的大多數參數是對計算后參數的直接引用,參數精度均按照四舍五入小數點后取兩位數值。

1.1產品的技術要求

V帶輪為矩形輻條,輻條及輪轂中間布置左右對稱。產品材料為灰鑄鐵sM253(抗拉強度2530Pa),即美國AsMMA48標準中C1ass35B牌號,其抗拉強度為35~43,單位為千磅/平方英寸,轉換為35333~43333psT。文中的轉速(")是材料的最高轉速,按照6496.36FPM即33m/s計算。

整個產品輻條抗彎強度與材質之間的安全系數s要求35000/sc≥l3,即設計的安全系數s需大于等于l3倍。

1.2產品參數及計算公式槽數N:4:

輻條數n:3:

節圓直徑Dp:283mm≈ll.32Tn:

初選輻條寬度w:45mm≈1.77Tn:

初選輻條厚度1:17mm≈3.67Tn:

V帶輪內輪緣直徑DT:244mm≈9.61Tn:

V帶輪輪轂直徑Dn:152.44mm≈6Tn。

根據單根皮帶的有效皮帶張力公式得:

根據繞x軸抗彎截面系數公式得(矩形輻條):

根據扭矩引起的彎曲應力公式:

計算得:

依據lpsT=6.895kPa=0.006895MPa進行單位換算,得:st=l7.57MPa。

因4iPB2803020規格輻條及輪轂均為中間對稱分布,則皮帶負載的偏心距e為零,代入皮帶離心引起的彎曲應力公式得:

根據矩形和工字型輻條的組合彎曲應力公式sc=st＋se,分別代入st=2547.75psT、se=3psT兩個參數,推出組合彎曲應力得:sc=st=2547.75psT=17.57MPa。

依據美國機械動力傳動協會標準MPMA-B8T-2311中規定,所得應力sc必須小于所用材料最小抗拉強度的13%,即35333psT的l3%為3533psT。則組合彎曲應力sc=st=2547.75psT小于3533psT,符合要求。其整個產品輻條與材質之間的安全系數為s=35333/sc=l3.74,符合設計前要求的l3倍安全系數。

在輻條設計中,輻條的截面慣性矩越大說明其所能承受的最大彎矩也越大,即輻條的承載力也越大。在這里,用于計算輻條截面繞x軸抗彎截面系數時初選的w、1值為理想矩形狀態下的數值,為虛擬值。

因此,計算出來的Zx≈5737.5mm3≈0.35in3為理想?yún)?shù),是一個估值,不是真實的參數。

因AutoCAD中文版軟件中的單位默認為毫米,為了與其統一,在這里將輻條w、1兩個尺寸使用毫米為單位計算其慣性矩。通過公式算出理論輻條的截面慣性矩,由公式1x=,代入輻條截面尺寸的初選數據w=45mm、1=17mm得:

此參數即為初選w、1計算后的截面慣性矩。

慣性半徑根據公式:

計算得:

輻條截面繞x軸抗彎截面系數公制參數經計算為:

2借助AutoCAD軟件計算優化參數的具體操作步驟

我們目的是在AutoCAD繪圖環境下將視圖進行面域,使其成為一個全封閉的圖形,本文中使用的軟件為AutoCADMechanical20l4版本。

第一步,將視圖上所有尺寸及軸線尺寸去除。此時,需開啟軟件下方的顯示/隱藏線寬功能按鈕,便于后續的線條驗證。

第二步,用鼠標左鍵點擊軟件上方菜單欄中繪圖按鈕,會出現對應的下拉菜單。

第三步,在下拉菜單中選擇面域功能鍵條,鼠標左鍵點擊選擇。

第四步,對圖形進行面域,在圖形外空白處點擊鼠標左鍵一次,將鼠標對角移動將整個圖形選定,并在此點擊鼠標左鍵一次,然后點擊鼠標右鍵一次。此時圖形已形成面域,圖形線條形成了全封閉。

第五步,按鍵盤Esc鍵,鼠標左鍵點擊軟件上方功能欄中面域/質量特性按鈕,后在圖形線條上點擊鼠標左鍵一次,然后在圖形外點擊鼠標右鍵確定。上面會顯示出圖形截面面積、周長、邊界框、質心、慣性矩、慣性積、旋轉半徑以及主力矩與質心的x一y方向等參數,它們分別注明了x、y軸。但這個時候需要注意,此時的截面質心不在原點坐標,因此所顯示的數據均不是所需的數據。我們需要將截面質心點位置移動到原點坐標上,所得數據才是需要的正確數據。

第六步,把截面質心點移動到原點,實現的方法很多,在這里使用快捷鍵直接在截面質心處設置原點。首先記錄文本窗口中的質心x、y軸和慣性積xy的參數(此參數在實際操作中需按照文本框中顯示的參數進行記錄)。在軟件下方命令空格行中輸入命令"ucs"回車,再輸入命令"n"回車。此時命令行會出現"制定新ucs的原點",并要求輸入新ucs的原點坐標值x、y、:,分別輸入剛才記錄的質心坐標x、y參數,此時需注意:軸的參數輸入0,并且每個參數之間需用","隔開,然后回車。此時繪圖區中原先的x、y坐標系位置就自動移動到了輻條截面圖形中。

第七步,重復上面第五步的操作。因為坐標系發生了位移,其所顯示的文本框中的參數也相應發生了變化,這時候會發現文本框中質心x、y的參數和慣性積xy的參數值均為0,也就說明了圖中的坐標系為輻條截面圖形的真實質心點,則此文本框中的參數均為真實值。

3優化后數據整理分析

3.1數據整理

筆者通過使用AutoCAD軟件的面域/質量特性功能,得到了需要的減輕式輻條真實截面慣性矩1x=ll7587.8lmm4≈0.25in4及旋轉半徑即慣性半徑ix=l2.60mm≈0.50in等參數。

根據

公式推出減輕后的真實輻條尺寸分別為:

另外,根據w、1兩個參數也可以求出抗彎截面系數Zx=≈5388.89mm3≈0.33in3、扭矩引起的彎曲應力st≈18.63MPa及產品輻條與材質之間的安全系數s=l3.42倍,以及對應的輻條截面中繞y軸的參數。

考慮到皮帶負載的偏心距e為零,y軸對應的參數就不在此進行介紹了。

3.2優化前后數據對比分析

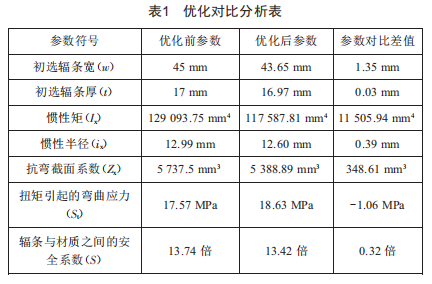

從表1對比結果來看,優化前與優化后的數據雖然有一些差異,但總的來說數值差異不大,這主要是因為使用了較小規格的產品進行分析。

對于大規格V帶輪產品結構強度設計來說,影響效果就會比較明顯了。

4結語

將AutoCAD軟件功能用于產品的結構設計開發,既能提高工作效率,也能簡化計算步驟。

此方法不僅適用于小型精密產品結構的設計,在大型產品結構設計方面效果會更為明顯,特別是在用于簡支梁等大型鋼結構設計方面的參數優化工作時效果更為顯著,更具有實際意義。

對于產品結構的優化方法很多,如有限元分析、響應面法等等,對于技術設計人員來說,它們都具有一定的實踐意義,希望本文的介紹能夠為產品設計方面的技術人員提供一些借鑒。
