引言

數字散斑相關測量方法是現代光學測量領域內的一種重要方法,該方法通過對被測物體變形前后的位移或變形前后的兩個散斑場圖像進行相關性計算而得到其形變等力學性能。與其他的光學測量方法相比,它最大的優點就在于實驗設備簡單,測量方便,通過與CCD相機等雙目圖像采集設備配合,具有全場非接觸、無損傷、精度高、速度快、自動化程度高等特點。正是由于這些特點,數字散斑相關方法打破了傳統測量方法的局限性,開創了廣泛的應用領域,如復合材料形變的測量、動態轉軸扭轉應變的測量、通過對皮膚應變的測量檢測癌細胞以及在復雜惡劣環境下的測量工作等。

數字散斑相關方法歸根到底是在求取物體上同一點在兩幅散斑圖像上對應的像素點位移,其基本思想是將搜索過程分為整像素搜索和亞像素搜索兩部分進行。整像素搜索是以整像素為單位進行的,是在較大的區域內進行快速的定位:亞像素搜索則是在整像素的基礎上進行,進一步提高計算的精度和準確性。

因此,整像素搜索在整個搜索過程中至關重要,它的準確度直接關系到后續亞像素搜索算法的可行性、準確性和高速性。數字散斑相關算法目前面臨的最大問題是匹配搜索的速度和精度,搜索匹配是數字散斑相關方法中計算復雜度、處理數據量最大的步驟?；诨叶忍卣鞯臍w一化互相關方法(NCC)作為圖像匹配搜索的相似性度量函數,在現已提出的大量度量相似性的評判依據中,其性能通常被認為是最好的。

NCC相關函數具有較高的精確度、較強的抗背景噪聲能力和圖像畸變適應性等特性,在相關領域得到了廣泛的應用。然而,在眾多優點的背后,它也存在一些顯著的缺點,即相關性計算復雜度較高,計算速度慢,計算耗時較長。圖像匹配技術的應用并不都具備高性能計算機上實現的環境和條件,這對于一些實時性要求較高的圖像匹配應用存在一定的局限性。

NCC相關匹配算法具有高精度、高魯棒性和高抗噪性等許多優點,然而,在滿足高性能的同時不可避免會引入計算復雜度的問題。由于它在匹配過程中計算量較大,計算耗費的時間較長,導致匹配效率低,因此NCC算法在實時測量系統中很難得到應用。

本文針對傳統歸一化互相關算法計算速度慢、計算復雜度高的問題進行了研究,提出了一種改進的快速整像素搜索算法。該方法基本思想采用了由粗匹配到精匹配的策略,采用局部模板進行粗匹配并計算局部模板的相關系數,通過自適應閾值排除大量非匹配點,篩選出少量的候選匹配點,利用全模板對候選匹配窗口進行精匹配,以確定最佳匹配點:通過采用自適應閾值,以增強算法的穩定性,降低算法的計算復雜度:通過自適應地調整搜索區域的大小,以提高算法的搜索速度。

1整像素搜索方法原理及改進

1.1數字散斑相關計算

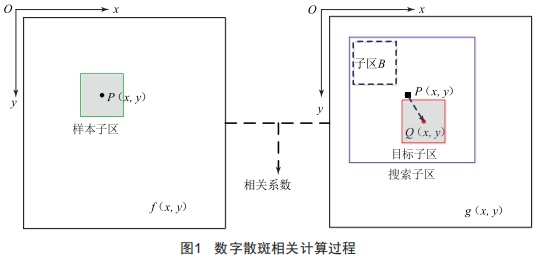

數字散斑相關匹配是根據物體變形前后散斑圖像的互相關性來獲取物體的位移和變形。數字散斑相關計算過程如圖1所示。

將變形前參考圖片的灰度分布函數設為f(x,y),將變形后目標圖片的分布函數設為g(x,y)。在參考圖片中選取以某待測點P(x,y)為中心的N×N像素大小的矩形區域作為樣本子區(通常也稱為"匹配模板"),同時在目標圖片中,同樣以P(x,y)為中心選取M×M大小(M>N)的矩形區域作為搜索子區(通常也稱為"匹配窗口")。然后利用與樣本子區相同大小的子區B在搜索子區中逐點搜索進行相關運算,尋找與參考圖片中所選取的樣本子區相關系數為最大值或最小值(依賴所選擇的相關函數)所對應的點Q(x,y),從而可以確定參考圖像點P(x,y)在x和y方向的位移分量。

1.2相關系數

數字散斑相關方法一般采用基于灰度的統計相關算法,它的原理是根據形變前后對各子區灰度分布的統計特性來判定兩子區是否相關,通常判定依據是各種相關系數函數。常見的相關系數函數可參考文獻。

1.3改進的快速整像素搜索方法

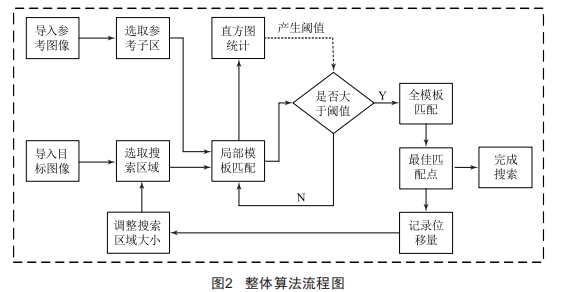

本文算法整體實現流程圖如圖2所示。

改進算法主要分為以下三大關鍵步驟:

(1)局部匹配模板的選取。

與三層匹配算法相比,本文采用兩層匹配算法,減少多次匹配繁瑣的步驟,能夠很好地解決模板信息單一的問題,通過采用局部匹配模板進行預匹配,能夠有效減少全模板匹配的計算量。局部模板匹配作為提高算法效率的一個重要步驟,不僅要求其包含盡可能少的像素點,而且還需要盡可能多地反映全模板的紋理信息,因此,本文在全模板中各個不同位置選取區域塊構成局部匹配模板。

(2)直方圖統計自適應選取閾值。

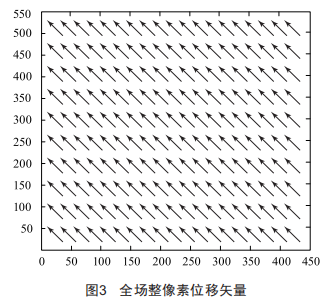

為提高算法的可靠性和靈活性,本文采用了自適應閾值選取的方法,有效降低圖像噪聲和局部曝光對算法產生的影響。圖像相關匹配通常需要對整個位移前后的散斑圖像所有像素進行遍歷相關運算,從而確定物體位移前后全場像素點的位移矢量(圖3)。相鄰兩個匹配點的參考子區和搜索區域都會存在重疊區域,相鄰兩個匹配點搜索區域的紋理信息以及受到的噪聲和曝光影響相似,因此可認為其相關系數分布存在一定的相似性。本文基于這一特征,統計當前匹配點在局部匹配模板下相關系數的分布,從而得到各個區間內相關系數值的數量,通過計算確定合適的相關系數值作為下一匹配點的閾值。

(3)自適應調整搜索區域的位置和大小。

在利用數字散斑進行工業測量時,物體表面各點的位移或形變都可視為連續變化的,一般情況下發生急劇的突變的可能性較小,因此可認為在位移前后散斑圖中相鄰兩個匹配點的位移值相差不大。在傳統的整像素搜索算法中,通常是以參考子區中心點坐標為中心在目標圖像中框定一個大于參考子區的矩形區域作為搜索區域,這樣在未知物體位移的情況下,需要選取一個較大的搜索區域,防止最佳匹配點不在搜索區域內導致圖像失配。然而搜索區域過大會導致搜索的次數增加,降低搜索速度:如果對全場大量匹配點都進行搜索,則會導致搜索時間成倍增加。

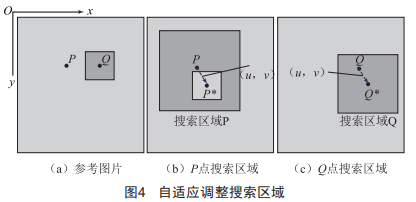

為了解決上述問題,本文提出一種自適應調整搜索區域的方法,如圖4所示。假設圖4(a)中P點為該參考圖像的初始待匹配點,此時與傳統方法相同,在目標圖像中以P點坐標為中心選取一個較大的矩形區域作為搜索區域P,如圖4(b)所示。當搜索完成后得到最佳匹配點為P*,記錄當前匹配點的位移量(u,,)。在進行相鄰匹配點Q的搜索時,在目標圖像中找到Q點位移(u,,)后對應的Q*,此時以Q*為中心,選取一個小于搜索區域P的矩形區域作為Q點的搜索區域,如圖4(c)所示。然后在該搜索區域內搜索Q點的最佳匹配點,完成搜索,記錄Q點的位移量(u0,,0),并作為位移值對下一點搜索區域進行調整。該方法通過對搜索區域的位置和大小進行自適應調整,提高搜索區域選擇的靈活性,并進一步降低搜索時間,提高算法匹配搜索的效率。

2實驗結果與分析

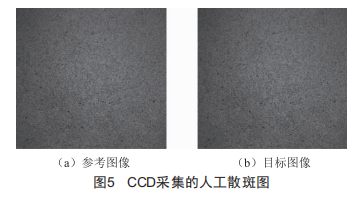

參考子區(計算窗口)的大小是影響整像素搜索準確度的一個重要因素,計算窗口選擇過小,包含圖像特征的信息量少,雖然計算速度會提高,但相鄰點之間的相關系數會有明顯的突變:子區選擇過大,包含圖像特征的信息量大,可以補償各種引入噪聲的影響,但計算時間也隨之增加。因此,選擇一個合適大小的計算窗口是保證其他一系列實驗正確性的前提。本節實驗分析了計算窗口對相關系數的影響,實驗采用CCD相機采集變形前后兩幅散斑圖,如圖5所示,散斑圖像素大小為1080×800,整像素水平位移和垂直位移數據都已經提前確定。

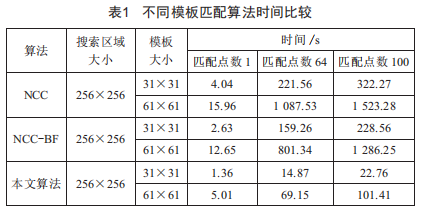

對提出的快速算法進行兩組實驗,第一組實驗采用31×31的模板大小和256×256的搜索區域,第二組實驗采用61×61的模板大小和256x256的搜索區域。每組實驗分別進行不同數量匹配點的搜索,計算統計不同數量匹配點所消耗的時間,并與其他算法進行對比,統計結果如表1所示。

從表1我們可以看出,在進行單點匹配時,本文算法速度略優,約是NCC算法的3倍、NCC×BF算法的2倍。但是進行多點匹配時,本文算法相對于NCC和NCC×BF算法有明顯的優勢:在31-31的模板下多點匹配大約是NCC算法的15倍,是NCC×BF算法的11倍:在61x61的模板下多點匹配大約是NCC算法的16倍,是NCC×BF算法的12倍。因此,可以得出結論,本文算法采取的自適應閾值以及自適應調整搜索區域的方法適合進行多點匹配搜索,并且模板越大優勢越明顯。

3結語

本文基于NCC相關匹配算法提出了一種適合數字散斑相關方法的快速整像素搜索方法。該方法首先采用局部匹配模板排除大量非匹配點,減少了大量無關點的計算,從而提高了算法的計算速度和效率:然后利用直方圖統計自適應選取閾值,降低了圖像噪聲和局部曝光對算法的影響,提高了算法的靈活性和魯棒性:最后采用自適應調整搜索區域的方法對搜索區域的位置和大小進行調整,進一步實現對算法的加速。本文提出的快速匹配方法相對于傳統匹配方法來說,在不損失準確度的情況下,計算速度和計算效率都有很大的提高。
