引言

磁粉探傷是指以微粒狀磁性材料即磁粉作為磁場傳感器,利用其聚集形成的磁痕來顯示磁化材料表面或近表面不連續的位置、大小、形狀和嚴重程度的一種無損檢測方法。磁粉探傷廣泛應用于鐵磁性金屬原材料、零部件、結構件和焊接制品的質量檢測和質量控制,因?yàn)閷?duì)表面或近表面缺陷檢出率高、缺陷顯示直觀、操作簡便、檢測成本低、速度快,成為鐵磁性材料表面或近表面缺陷檢測的主要方法。

磁粉探傷的原理:鐵磁性材料在外加磁場的激勵下,在內部產生很強的磁感應強度,其磁力線密度增大幾百至幾千倍,如果材料中存在不連續,在不連續處磁力線發生局部畸變,泄漏磁通具有吸附磁粉的能力,形成與不連續輪廓對應的指示。由缺陷不連續引起的泄漏磁通能否形成及其密度的大小與外加磁場強度有關,與缺陷不連續的深度、取向、尺寸和形狀有關,因此,磁粉檢測的能力取決于所施加的磁場強度、缺陷不連續的深度、尺寸和形狀。

在缺陷一定的情況下,施加的磁場強度就變成了磁粉檢出能力的重要因素,在目前廣泛使用的便攜式磁粉探傷儀進行磁粉探傷的過程中,施加的磁場強度影響因素很多,其中一

項就是探頭和工件表面接觸的效果,包括接觸面的角度和貼合程度等因素。

1目前便攜式探傷儀常規探頭介紹

便攜式探傷儀常規可配A、D、E、0四種型號探頭。

(1)馬蹄式探頭)A型):如圖1所示,它可以對各種角焊縫、大型工件的內外角進行探傷。

（2)電磁輒探頭)D型):如圖2所示,它配有活關節,可以對曲面、平面工件進行探傷。

圖2D型探頭

)3)旋轉磁場探頭)E型):它可以對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位探傷,可檢查工件表面全方位的缺陷和傷痕。

)4)磁環式線圈)0型):它可以滿足所有工件能放入線圈的周向裂紋的探傷,用它來檢測工件的疲勞痕)疲勞痕均垂直于軸向)極為方便,用它還可以對工件進行遠離法退磁。

在這四種形式的探頭中,每一種探頭都各自有其特點和適用的局限性,A和D型均有探頭未能適應復雜工件表面的情況,對該類型探頭進行改進,目前我國還沒有相關的產品,本項目對探頭的改進設計將填補該方面的空白,極大地提高磁粉檢測的效率。

2探頭改進

磁粉檢測被認為是表面裂紋檢測最靈敏的方法之一,尤其是在表面不平或表面不規則性與所需檢測的裂紋相比大得多的情況下,磁粉探傷通常被考慮為表面裂紋檢測最好的方法。根據表面缺陷磁粉探傷原理、磁粉探傷的磁痕特性,磁粉性能、磁化規范、磁懸液的濃度和黏度、零件表面狀況、裂紋形狀等因素都影響著磁粉探傷檢測質量。在其他因素都不變的情況下,改進探頭和工件的基礎狀況以及磁化范圍和角度,有助于工件表面缺陷經磁化形成的磁痕清晰地顯示出來而且能被準確地判斷,提高表面缺陷檢測準確性。

(1)改進的探頭沿用原探頭材質制作,設計結構緊湊,穩定性好,保持原有探頭通電磁化效果。

(2)探頭改進思路:A和D型均有探頭未能適應復雜工件表面的情況,主要是探頭接觸面的固定化,使探頭與工件接觸時只能通過扳動探頭活動節和調整整機使用角度來適應不同的工件表面。

1)改進參考了萬能套筒的結構方式,如圖3所示。

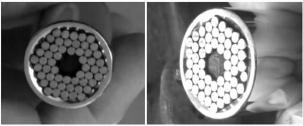

圖3萬能套筒的結構

將探頭與工件接觸關節進行改進,主要是改變探頭的金屬組成部分,由原來的若干片狀或塊狀金屬固定組成的探頭改為由若干可自由伸縮的方柱形(或圓柱形)金屬組成,當探頭前端與工件接觸時,通過可自由伸縮的金屬體自行伸縮調節到合適位置,使探頭與工件復雜表面緊密接觸,達到良好的磁化效果。該部位結構示意圖如圖4內A套筒式探頭關節所示。

2)除了與工件接觸面的改進外,探頭活動關節的改進也影響著探頭的靈活性和適應性。本探頭改進的思路是將現有的螺栓硬性連接改為可任意調節的軟性金屬連接段。該部位結構示意圖如圖4內B軟性金屬探頭關節所示,由前后端有螺栓卡位的節頭和中間可任意調節角度的軟性金屬段組成。

當需要長時間應用新型探頭的時候,由A關節和B關節通過螺栓組合在一起,代替現有的A型和D型探頭的最前端關節。當需要臨時應用新型探頭的時候,以關節ABA這樣的形式組合在一起,利用可自由伸縮的金屬柱和固定螺栓直接臨時套在現有A型或D型探頭上使用,達到快速方便轉換的目的。

3結語

本項目對便攜式磁粉探傷機探頭進行了改進設計,主要是改變了探頭的金屬組成部分,由原來的若干片狀或塊狀金屬固定組成的探頭,改為由若干可自由伸縮的方柱形(圓形)金屬組成,并可通過套頭套在原有A、D型探頭上使用,使探頭能更加貼合被檢測物件表面,通過連接軟性金屬關節,適應復雜外形物件的無損檢測需求,減少更換不同類型探頭的磁粉機的麻煩,減少檢測單位對檢測設備的存量,降低操作人員的勞動強度。
