在我的上一篇信號鏈基礎文章《運算放大器環路穩定性分析的基礎知識：雙環路增益的故事》之后，我收到了有關如何生成我查看過的開環 SPICE 仿真曲線的問題。雖然有很多方法可以做到這一點，但我一直使用的方法是打開或“中斷”循環，同時將一個小信號注入到高 Z 節點，并查看循環中不同點的響應。但是您可能對在哪里中斷循環、用于中斷循環的方法以及該方法與其他更正式的循環穩定性方法的比較有其他問題。

讓我們以圖 1 為起點來深入研究這種方法;我還將解釋為什么我喜歡使用它以及您可能會遇到挑戰的地方。此過程中最重要的部分之一是了解準確的環路增益仿真必須發生的組件交互。為了使這些可視化更容易，圖 1 顯示了運算放大器 (op-amp) 的開環輸出阻抗 Z O和輸入電容 C IN，用分立元件表示在放大器外部。

請注意，C IN從兩個共模電容和一個差分電容簡化為一個集總電容。由于 Z O和輸出負載 C L之間的相互作用，電路的開環增益曲線會發生修改。因此，您不應該以將 Z O與 C L或系統中其他負載隔離的方式來斷開環路。

需要發生的第二個交互是在反饋組件 R F和 R I以及 C IN之間。反饋分量相互作用導致逆反饋因子 (1/β) 曲線的修改。因此，您不應該以將 C IN與其他組件隔離的方式來中斷循環。

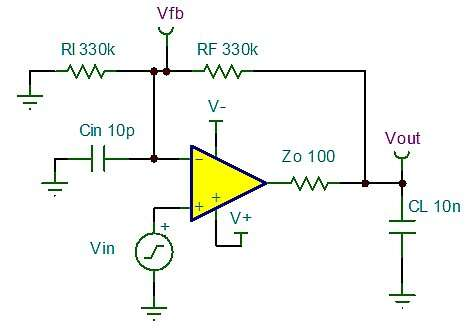

圖1

Z O和 C IN表示在運算放大器外部的典型運算放大器電路

圖 2 顯示了可以中斷循環的最常見位置。第一行中的選項無效，并且分別阻止了輸出負載和 Z O之間或放大器反饋網絡和 C IN之間的適當交互。第二行和第三行中的選項可有效捕捉運算放大器 Z O和 C IN發生的主要交互作用。第二行的選項錯過了 Z O之間的微妙相互作用以及可能出現在具有無功輸出阻抗的更高帶寬放大器 (>10-50 MHz) 中的反饋網絡?？梢栽诓恍薷某跫夒娐吠負涞那闆r下實現此中斷，并且由于它捕獲初級交互，因此這是最常推薦的方法。

第三行中的選項捕獲所有可能的電路交互，但需要在運算放大器的宏模型之外創建運算放大器的 Z O或 C IN模型，這反過來又要求您了解這些組件以及如何對其進行建模。

第三行右下角的選項在包含多個反饋回路的更高級電路中很常見，并且只需要對運算放大器輸入電容進行外部建模。這些輸入電容通常在產品數據表中提供，并且可以使用單個電容器進行建模，如圖 2 中的 C IN所示。

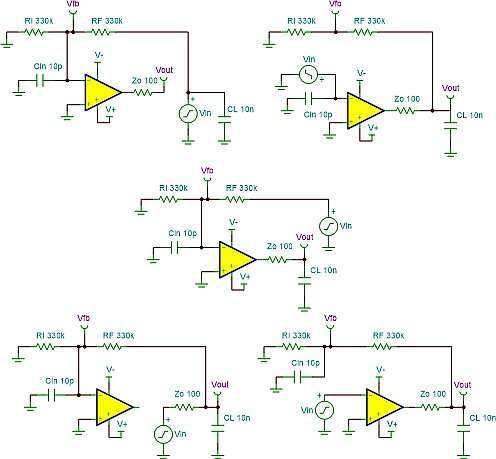

圖 2

可以打破循環的不同電路位置

下一步是在執行開環仿真時保持適當?shù)闹绷鞴ぷ鼽c。為了獲得準確的小信號開環結果，運算放大器電路必須偏置在線性直流工作區域。具有 DC 開路反饋環路的運算放大器將產生一個輸出電壓，該輸出電壓會根據哪個輸入電壓較大而飽和到其中一個輸出軌中，用作比較器。在這種飽和條件下偏置時，小信號開環分析將不正確，因為內部電路組件將飽和并且不會像在其線性工作區域中那樣表現。斷開環路的方法必須仍然提供有效的直流工作點，同時對交流頻率起到開路的作用。

我被教導的方法使用大電感器和電容器。大電感器在直流時提供非常低的阻抗(短路);它的大電感值為感興趣的交流頻率 (>0.01 Hz) 提供了非常大的阻抗(開路)。大電容器提供相反的效果，并且在直流時對電路呈現非常大的阻抗(開路)，而對于感興趣的交流頻率則呈現非常小的頻率(短路)。這些影響如圖 3 所示，以一個簡單的運算放大器緩沖電路為例。開關 SW1 和 SW2 分別代表直流和交流頻率下的電感器和電容器。

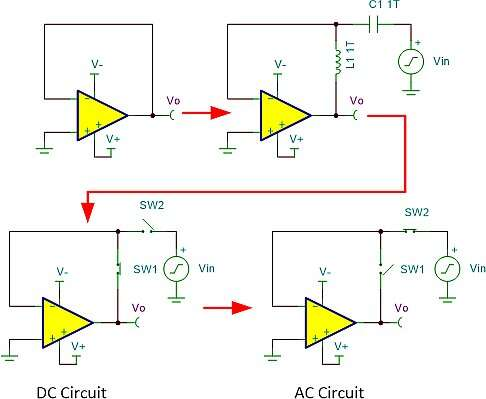

圖 3

斷開緩沖電路上的環路并顯示 L1/C1 在 DC 和 AC 頻率下的影響

使用這些方法，圖 4 以兩種方式打破了圖 1 中原始電路中的反饋回路。左側電路使用更常用的方法，無需從外部添加即可正確捕捉運算放大器模型的 Z O和 C IN參數與電路負載和反饋網絡之間的相互作用。正確的電路會在輸入端斷開環路，這是一種更穩健的方法。它捕獲了輸出阻抗和反饋網絡之間的輕微相互作用，但需要您添加 C IN外部組件，以考慮其與反饋網絡阻抗的相互作用。您應該將此方法用于具有多個反饋回路的電路，例如有源濾波器、大多數伺服回路和一些容性負載驅動電路。

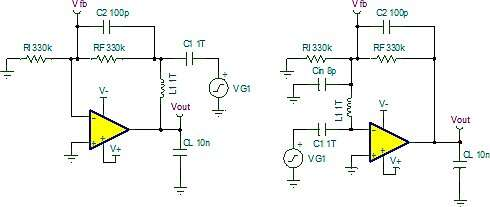

圖 4

打破反饋(左)和輸入(右)中的循環的示例

圖 5 中的方程式使用仿真電路中的 V OUT和 V FB探頭計算 A OL、1/β 和 A OL β 。

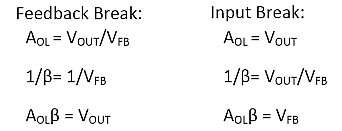

圖 5

從模擬探頭計算開環電路參數的方程

圖 6 顯示了各個斷路的結果。結果表明，兩種方法都產生了幾乎相同的相位環路增益幅度和相位響應，證實了這兩種方法在大多數情況下都有效。在我的職業生涯中，我已經多次將這種方法獲得的結果與其他方法進行比較，發現打破循環是穩健和準確的，提供了相似的結果。其他方法當然也可以，但需要多次模擬和更高級的計算，您必須將結果粘貼到電子表格中進行處理。

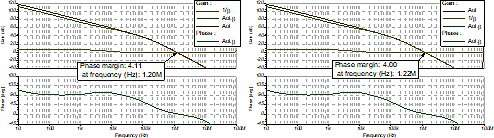

圖 6

圖 4 中電路的開環曲線結果

為了獲得準確的仿真結果，在斷開電路環路時要小心，這樣您就可以保持適當?shù)闹绷鞴ぷ鼽c并保留重要的組件交互。對兩個輸入都有反饋的更先進的電路需要差分分析，它使用一種類似但稍作修改的方法，在差分注入信號的同時在兩個輸入處斷開環路。仿真結果也經過多次驗證，與基準測試結果很好地匹配，前提是您正確模擬了運算放大器的 A OL、Z O和 C IN參數，并且將在構建硬件之前解決仿真中的大多數穩定性問題。
