ROHM面向高端ADAS開發出業界超穩定運行的DC-DC轉換器IC_BD9S402MUF-C

時間：2022-08-30 14:58:35

關鍵字： ROHM ADAS

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]采用QuiCur?技術，顯著減少日益復雜的車載應用的電源電路設計工時

全球知名半導體制造商ROHM（總部位于日本京都）面向包括車載傳感器和攝像頭等在內的ADAS（高級駕駛輔助系統）、信息娛樂系統等日益復雜的車載應用，開發出一款降壓型DC-DC轉換器IC*1“BD9S402MUF-C”。

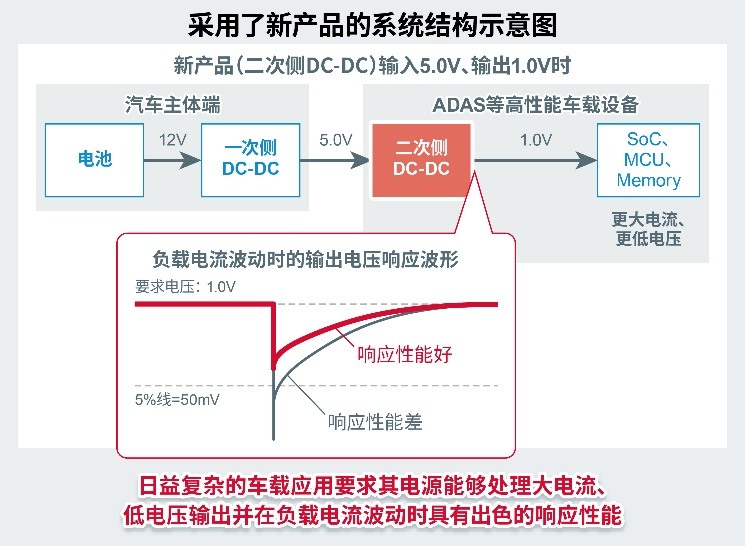

近年來，在汽車領域，隨著事故防止和自動駕駛技術的創新，對安全性能的要求也越來越高。與此同時，控制包括車載傳感器和攝像頭在內的ADAS系統的SoC和微控制器也日益復雜（為提高處理能力而提高電流、為省電而降低電壓），這就要求向它們供電的電源IC，要在負載電流波動的嚴苛條件下，也能更穩定地運行。為了滿足對這些電源IC的特性要求，ROHM在2017年針對低電壓輸出確立了超高速脈沖控制技術“Nano Pulse Control?”，在2021年針對穩定工作確立了高速負載響應技術“QuiCur?”。此次，通過首次將QuiCur?技術融入ROHM新產品中，在同等性能的車載二次側DC-DC轉換器IC中，實現了業界先進的超穩定運行。

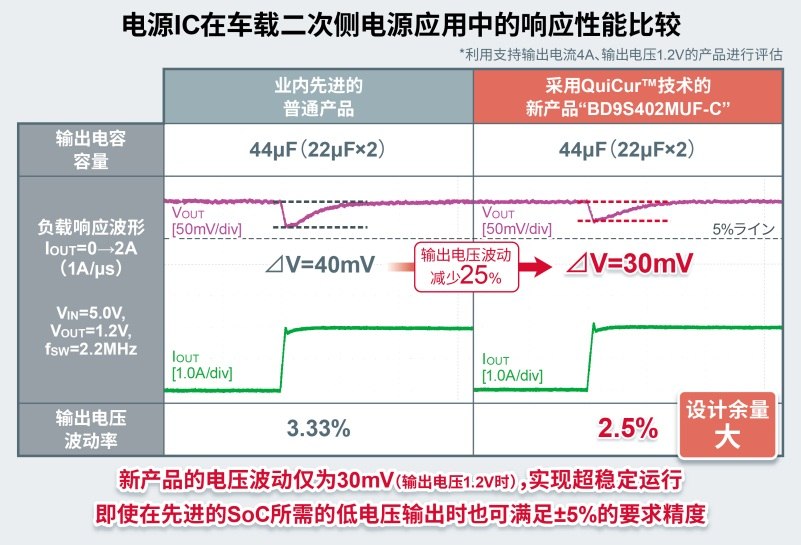

新產品滿足性能日益提升的SoC（System on a Chip）和微控制器的二次側*2電源應用所需求的小尺寸、4A輸出電流、開關工作頻率2MHz以上以及0.6V低壓輸出。而且，通過搭載ROHM自有的高速負載響應*3技術“QuiCur”，與同等功能的普通產品相比，輸出電壓波動降低25%，僅為30mV，實現超穩定運行（測試條件：輸出電壓1.2V，輸出電容容量44μF，負載電流波動0→2A/2μ秒），這使其非常適用于電源條件嚴苛（在低電壓輸出條件下也要確保在±5%以內穩定運行）的高端ADAS應用。

此外，作為新功能還內置了響應性能選擇功能，可通過引腳設置在“電壓波動量優先（業內超穩定運行）”、“削減電容優先（22μF小容量穩定運行）”之間輕松切換。不僅在初步設計時，而且在規格或型號變更時，都可以輕松實現預期的穩定運行，因此，有助于顯著減少電源電路設計工時。

新產品已于2022年6月開始出售樣品（樣品價格 500日元/個，不含稅），計劃于2023年4月起暫以月產10萬個的規模投入量產。另外，也已開始電商銷售，從Ameya360,Sekorm, Oneyac,RightIC等電商平臺均可購買。

ROHM計劃在今后繼續擴大搭載QuiCur?技術的各種電源IC的產品陣容，旨在為解決應用中的更多問題做出貢獻。

＜關于QuiCur?技術＞

QuiCur?的命名源自實現了高速負載響應的ROHM自有電路技術“Quick Current”，使用該技術后，電源IC的反饋電路能夠在穩定工作的前提下更大程度地實現目標負載響應特性（響應性能）。不僅可用更小的輸出電容容量實現電源IC的穩定運行，而且還可對容量和輸出電壓波動進行線性調整，便于因規格變更而改變電容量時輕松實現預期的穩定運行，因此，無論是從穩定運行方面還是從減少元器件數量方面來看，都有助于顯著減少電源電路的設計工時。如欲了解有關QuiCur?技術的更多信息，請訪問：

https://www.rohm.com.cn/news-detail?news-title=2022-02-10_news_quicur&defaultGroupId=false

＜新產品詳情＞

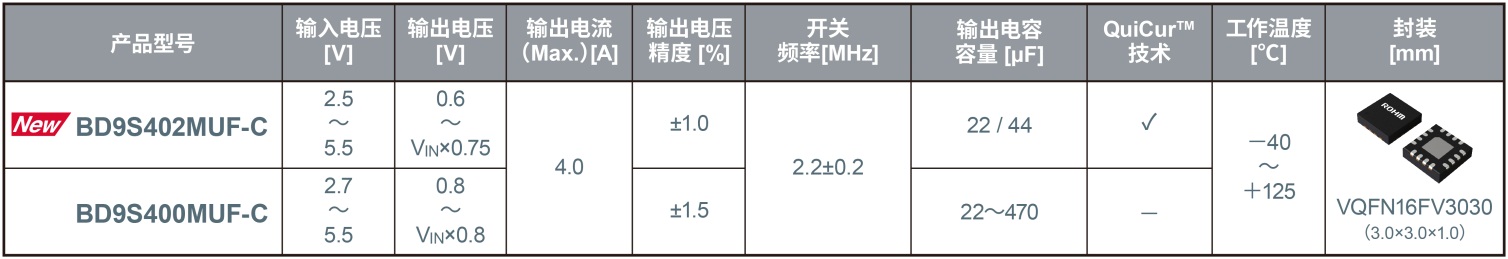

新產品“BD9S402MUF-C”不僅滿足ADAS用二次側DC-DC轉換器IC需要具備的開關工作頻率2MHz、輸出電流4A等基本要求，而且通過采用ROHM自有的超高速脈沖控制技術“Nano Pulse Control?”，還可滿足下一代SoC和微控制器要求的0.6V低電壓輸出（優于當前要求的1.0V輸出）。

另外，還采用新確立的高速負載響應技術“QuiCur?”，實現了非常出色的穩定運行（負載響應特性）。即使在1.0V以下的低電壓輸出條件下或負載電流波動時，也可以將電壓波動抑制在±5%以內，因此非常適用于高端ADAS的二次側電源。

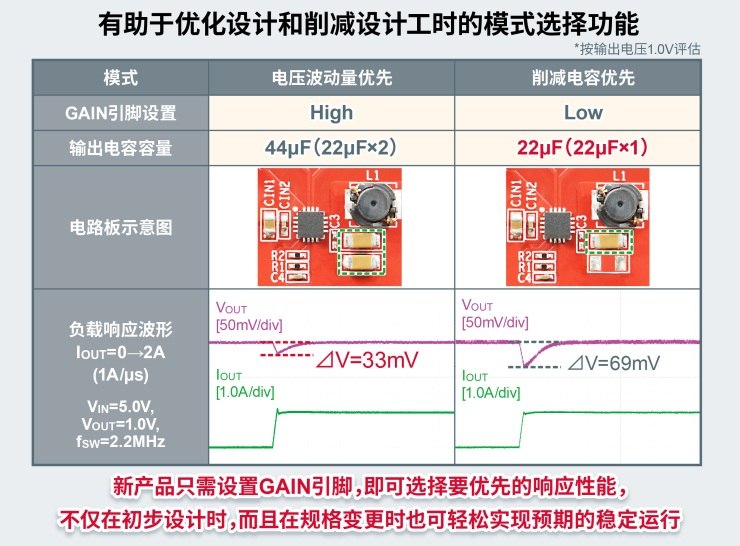

此外，利用搭載QuiCur?技術所帶來的特性優勢，新產品還具備一項新功能——響應性能選擇功能，只需將GAIN引腳設置為High/Low即可輕松在“電壓波動量優先（業內超穩定運行）”、“削減電容優先（22μF小容量穩定運行）”之間進行切換。例如，當需要作為高性能的SoC電源來高速處理負載電流波動（出色的負載響應特性）時，只需要將GAIN引腳設置為High；當需要作為簡單的微控制器電源使用而無需太擔心負載電流波動時，只需要將GAIN引腳設置為Low，即可輕松在性能和成本之間獲得良好平衡。不僅在初步設計時，而且在規格或型號變更時，都可以輕松實現預期的穩定運行，因此，可以幫助應用設計工程師大大減少電源電路的設計工時。
