[導讀]dsPIC33CH/dsPIC33CK系列數字電源控制器芯片,在目前諸多典型應用中都得到了廣泛使用。在閉環控制中,尤其是電壓模式控制中,對PWM數據寄存器進行實時更新是必要的一個動作,本文主要就這一話題做一些分析和討論

dsPIC33CH/dsPIC33CK系列數字電源控制器芯片,在目前諸多典型應用中都得到了廣泛使用。在閉環控制中,尤其是電壓模式控制中,對PWM數據寄存器進行實時更新是必要的一個動作,本文主要就這一話題做一些分析和討論。


.PWM DATA緩存寄存器功能的說明

所謂PWM模塊的BUFFER寄存器,就是PWM模塊在以當前寄存器值運行時,允許其SFR特殊功能寄存器值進行改寫,這些值先緩存在寄存器中,在后續的某一個時刻會應用在PWM模塊的輸出中。在芯片中允許進行BUFFER的寄存器及寄存器位如圖1所示。

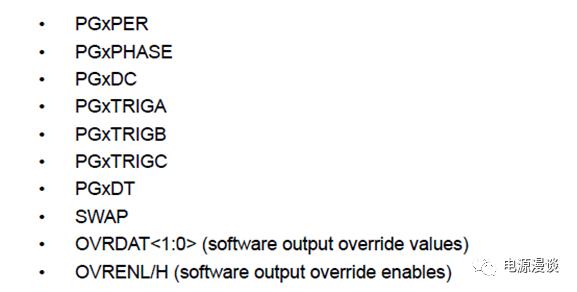

1 具有BUFFERPWM數據寄存器


從上圖來看,具有BUFFER的寄存器包括常見的周期,相位,占空比,觸發點,TRIGA,TRIGB,TRIGC等,也包含死區,交換功能,軟件改寫值位及使能位等。


.PWM數據寄存器的更新模式及寄存器說明

數據更新的方式有哪些呢?具體說來,包含三種典型的方式,它們都可以事先用PWM模塊來指定其更新方式。


首先,PWM模塊可以允許在下一個周期初始時刻,將PWM寄存器的數據緩存值加載到PWM的內部數據寄存器中,這種方式較為簡單明了。其次,PWM數據寄存器的值也可以被要求立即生效,這就是所謂的立即更新方式,這種情況會復雜一些,后面我們會詳細描述這種更新方式涉及到的一些問題。最后,PWM數據寄存器的緩存值可以被HOLD OFF在緩存中,而等待外部事件去驅動一個更新動作,這個外部事件可以是其它PWM模塊的更新動作。

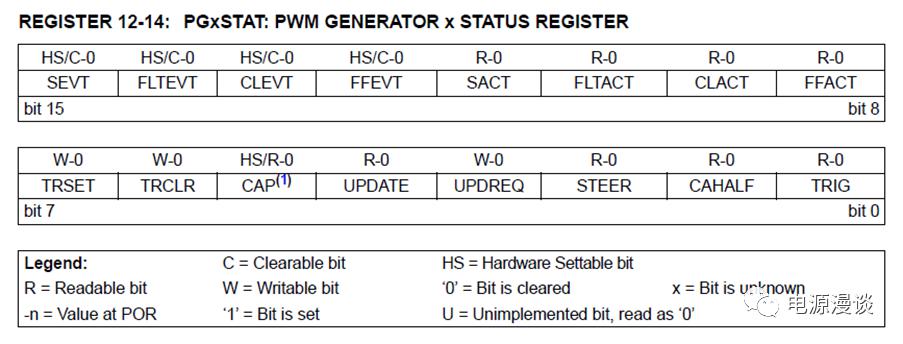

2 PWM數據更新模式相關寄存器說明1

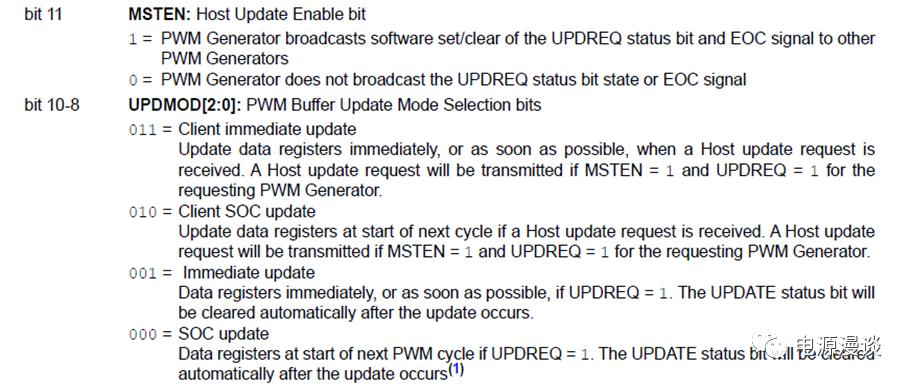

3 PWM數據更新模式相關寄存器說明2

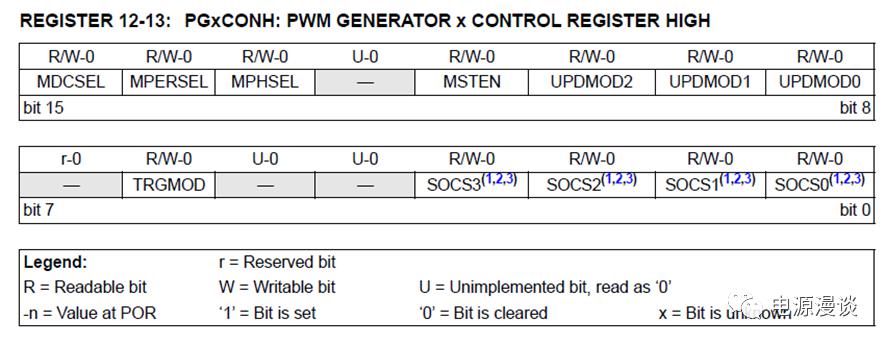

圖4 PWM數據更新模式相關寄存器說明3

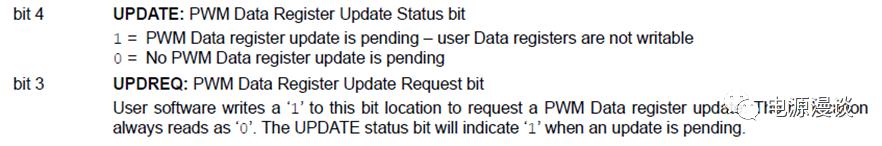

圖5 PWM數據更新模式相關寄存器說明4


涉及到PWM數據更新的問題,有三個寄存器位不得不提,那就是UPDMOD,UPDATE bitUPDREQ bit,如圖23,4,5所示。


UPDMOD控制位決定了寄存器的更新模式,分為立即更新和SOC更新,及Client的立即更新和ClientSOC更新,后續我們會詳細說明。


UPDATE bit的值可以讓用戶看到PWM數據更新處于什么狀態,例如,UPDATE=0時,說明PWM數據更新已經結束,此時可以允許用戶寫入新的PWM寄存器值,從而開啟新一次的更新,而UPDATE=1時,說明PWM數據更新正在Pending,此時用戶不能寫入新的PWM寄存器值,只能等硬件對UPDTAE清零后才能允許下一次的更新。


UPDREQ bit是允許用戶寫入1,寫入1表示PWM模塊鎖定了寫入的PWM寄存器新值,此時用戶不能再改變PWM寄存器的值,一直到PWM更新結束后硬件清零了這個位。注意,UPDREQ bit讀取的值永遠為0.

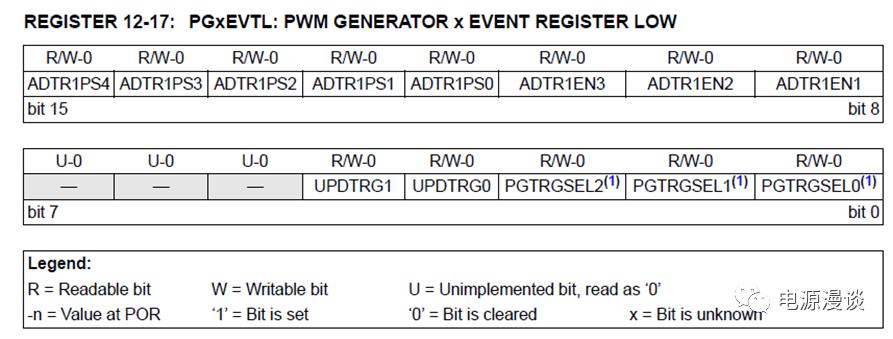

圖6 自動更新PWM數據寄存器說明1

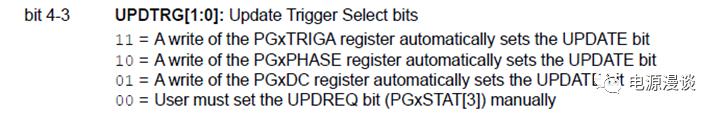

圖7 自動更新PWM數據寄存器說明2


默認狀態下,用戶必須要在UPDREQ中寫1才能允許PWM寄存器更新,但是在實際的使用中,往往希望能夠減小CPU的負擔,所以使用自動更新的方式,那么,觸發自動更新的動作,用戶可以根據需要設定,如圖6,7寄存器設置位UPDREQ.


PGxDC是通常使用的寄存器更新的觸發方式,一旦寫入PGxDC寄存器值就認為PWM模塊設置了更新命令。在變相位應用中,可以使用PGxTRIGA,PGxPHASE等進行觸發更新設置。值得注意的是,這里被選擇作為觸發更新的寄存器一定要是最后一個更新的寄存器,更新了這個寄存器就認為所有寄存器都進行了值的更改。


三.同步多個PWM產生器的BUFFER更新

dsPIC33CH/dsPIC33CK中允許不同的PWM產生同步更新數據BUFFER寄存器,具體而言,采用對MSTEN bit進行設置,MSTEN設置為1,則允許當前PWM產生器對其它PWM產生器進行廣播更新要求及SOC信號,其UPDREQUPDATE bit可以廣播給其它的PWM產生器。


如果其它的PWM產生器,也設置為了合適的接收模式,可參考圖7所示表格,那么一旦它接收到了主PWM產生的更新信號,則它會將Local 自己PWM產生器的UPDREQ位設置為1,UPDATE位也會變?yōu)?/span>1.當Local PWM產生器進行了更新之后,UPDATE位自動被硬件清零。

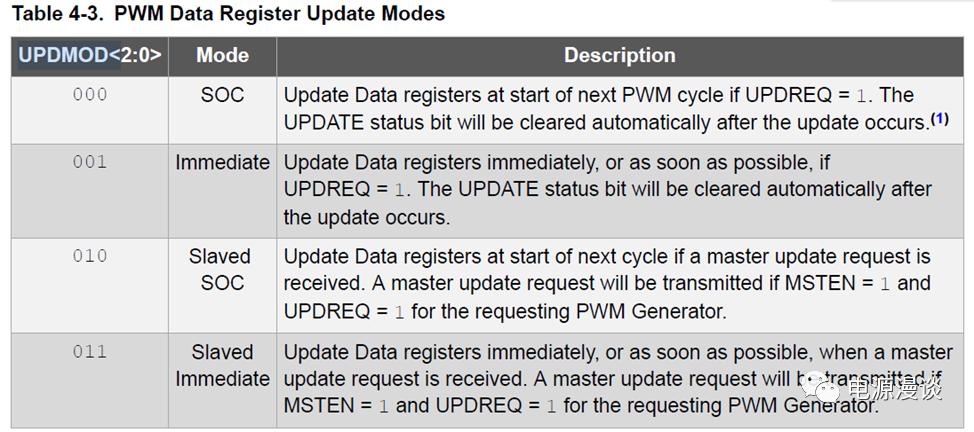

圖8 PWM數據更新模式分類

8中給出了幾種PWM數據的模式,其中SOC更新和立即更新是針對獨立的PWM產生而言。Slaved SOC更新和Slaved立即更新是針對處于slave狀態的PWM產生器接收主PWM更新信號后的PWM更新模式。

圖9 PWM數據寄存器更新的注意事項


在圖8所示的更新模式中,一個值得注意的地方,我們放在圖9所示,針對SOC更新,UPDREQ的置位時刻需要和下一個PWM周期的邊界保持一定的時間間隔,這樣才能使得更新生效,否則數據更新將會被delay到接下來的一個PWM周期中。

圖10 PWM定時周期和PWM數據更新的關系

由于PWM的運行模式及I/O輸出模式會導致每一個PWM周期由不同個數的PWM定時器周期組成,那么在數據更新上也會有一定的區別,如圖10所示,給出了不同PWM模式下的對應的PWM定時器周期個數,及定時器周期中斷和數據寄存器更新的個數。


四.立即更新模式討論

有些時候,為了PWM下達更新命令后盡可能快的去應用這個更新,那么可以選擇立即更新模式,以避免不希望的事情在期間發生。


當進行PWM周期PGxPER更新時,這個更新會立即生效,但是,當需要更新的新的周期值小于現有周期PGxPER時,需要注意一下。存在一種情況,如果PWM定時器計時已經超過了這個新的變小的PGxPER,那么定時計數器就會計時到0xFFFF,然后Rollover,這必然會造成一個長的周期。遇到這種情況,一個比較安全的方式,是捕捉到發生更新的PWM時基值,然后寫入一個安全的最小的PWM周期。

11 對占空比的立即更新


對占空比的立即更新,有兩種情況需要說明。一種情況是,更新命令發生時,PWM脈沖寬度已經結束,那么這個立即更新會延時到下一個周期生效。


另外一種情況是,新的脈沖較小,PWM計時周期已經超過了它,而此時發生了PWM立即更新命令,那么PWM的下降沿會消失,所以產生一個100%占空比的當前PWM周期。


當進行相位更新時,新的PWM正在進行,若新的PWM相位大于現有的PWM相位,則PWM相位更新立即生效。


特殊的情況需要注意,當相位偏移減小或者脈寬變長時,如果需要立即更新,則最好對PWM發生更新的時基捕捉,然后去更新占空比和相位,一個安全的相位可以寫入。


當新的相位小于現有相位時,而PWM計時定時器已經超過了這個新相位,那么在當前PWM周期中,會產生占空比為0%的周期。


五.PWM死區的更新的簡單討論

如果在PWM波形中,死區正在進行,如果針對死區需要立即更新,那么死區時間在更新后將會加長。這是因?yàn)槿羲绤^(qū)未結束時,死區計數器會在立即更新后重新裝載,那么就會變?yōu)楦L(zhǎng)的死區。不過,在下一個周期中會變?yōu)楦潞蟮恼K绤^(qū)。
