引言

商品包裝稱重系統是通過產品的原料輸送線把產品輸入到包裝之內,在包裝過程中對重量進行嚴格的控制,通過稱重壓力傳感器、單片機、外圍電路設備以及輸送系統的配合達到準確稱重、定量包裝的要求,在實際生產中,該系統可以發揮其高效、準確、穩定的優點,為企業產品生產提供有力保障。

1系統整體結構

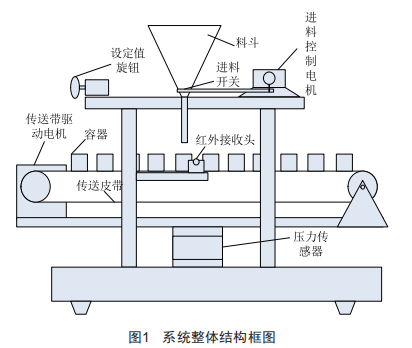

本文所設計的商品包裝稱重控制系統整體結構框圖如圖1所示。當傳送皮帶把一個容器送往落料管下方時,稱重系統開始工作。步進電機啟動,帶動料門開關推進器,產品從落料管落下。當產品重量與設定重量差在一定范圍內(也就是商品允許范圍)時,停止進料,然后啟動傳送帶驅動電機進行傳送,直到后邊的空容器又傳送來,進行第二個商品的稱重,如此周而復始地工作。為了便于控制填料速度,采用三角形填料口方案,使進料的速度和精度都有所提高。

2硬件系統設計

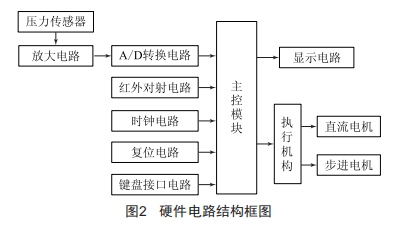

系統的硬件電路主要由AT89C52單片機、電阻應變式稱重傳感器、外圍放大電路、A/D轉換電路、電機驅動電路、顯示電路組成,硬件電路結構框圖如圖2所示。

2.1稱重電路設計

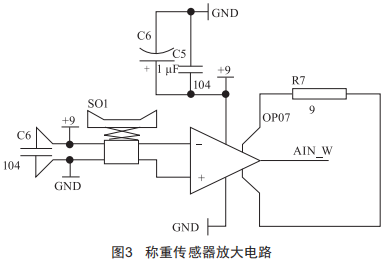

為實現商品稱重,設計采用電阻應變式壓力傳感器。由于其輸出電壓很小,為了使這個電壓的值與A/D轉換器的轉換電壓范圍匹配,要使用放大電路對信號進行放大。稱重傳感器放大電路如圖3所示。

系統的A/D轉換電路選用的是TLC2543。該芯片是11個輸入端的12位開關電容逐次逼近模/數轉換器,具有轉換快、穩定性好、與微處理器接口簡單等優點。

2.2紅外對射電路設計

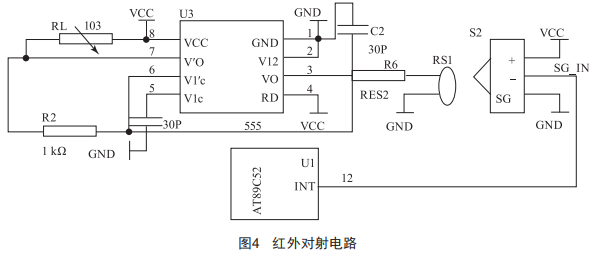

在本系統中,采用紅外線傳感器對射的方法對商品的包裝進行檢測,發射端選用紅外發射管。為了消除干擾,接收端選用38kHz接收頭作為接收端,采用這種接收器是為了使整體系統的抗干擾性能得到增強。紅外對射電路如圖4所示。

2.3顯示電路設計

商品包裝稱重系統對外信息量大,所以在本系統中選用液晶顯示器作為系統的輸出顯示,根據信息的顯示方式,選用TM240128液晶作為顯示器。

2.4電機驅動設計

商品包裝稱重系統的執行機構主要有兩個部分,一個是控制進料口的步進電機,另一個是驅動傳送帶的直流電機。

驅動直流電機控制傳送帶運行不需要很高的精度,且直流電機的電流較大,所以在傳送帶電機的驅動中采用MoSFET管。直流電機驅動電路如圖5所示。

步進電機的控制大多采用專用芯片,因為單片機的I/o接口功率不是很高。在本系統中應用的芯片是L293D,其最高電壓可達到36V,在本系統中用到的是9V。

3程序設計流程

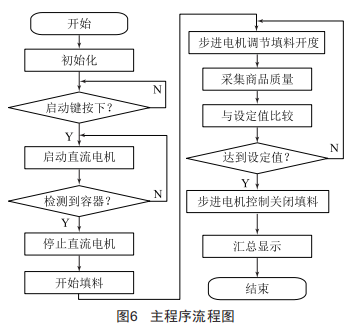

商品包裝稱重系統中當紅外對射系統檢測到履帶上有物品通過時,單片機控制直流電機停止,控制步進電機調節物料流量。稱重傳感器傳出的模擬信號通過oP07放大,再經LTC2543轉換成數字信號傳入AT89C52單片機。然后單片機對通過LTC2543傳入的數字量進行處理,當數值達到設定值時,控制步進電機停止填料,直流電機運行,完成一次稱重,同時信息顯示在液晶顯示器上。主程序流程圖如圖6所示。

4結語

本設計采用三角形填料口方案,便于控制填料速度:采用壓力傳感器及放大電路實現商品重量測量:采用紅外線傳感器對射的方法實現商品包裝的檢測。經測試,系統實現了商品包裝稱重的基本功能。

設計的商品包裝稱重控制系統結構簡單,基本能滿足商品稱重方面的需求,為今后強化該設計奠定了一定的基礎,可應用于工業生產、實驗教學等領域。
