引言

近些年,隨著電機控制技術的不斷發展,諸如EKF算法(擴展卡爾曼濾波)已經在電機無速度傳感器控制方面發展得較為成熟,但是,在具體的應用過程中,EKF算法需要將傳遞函數進行線性化,使之能夠應用卡爾曼的經典五步進行濾波,因此會出現線性誤差,從而導致對電機的轉速以及電角度的估算在高速運轉時較為精確,在低速狀態下,則會產生明顯的誤差,另外,由于電機始終保持旋轉,因此,該誤差不斷累積,最終會導致電機失步等問題,同時也限制了系統的魯棒性。為提升系統的操控性能,同時強化電機在低速狀態下的表現,一種基于sigma點采樣的新型卡爾曼濾波算法開始在無速度傳感器PMSM控制中大量使用。目前無跡卡爾曼濾波器(UKF)能以至少二階的泰勒精度逼近系統的狀態后驗均值和協方差。因此,UKF算法十分適用于處理飛行器姿態控制、電機參數辨識、轉速估計等強非線性高斯系統濾波問題。另外,UKF算法無需計算雅克比矩陣,因此,既減小了計算量,又沒有線性誤差,同時也不要求系統的數學模型連續可微,是對EKF算法的有效提升。

1基本原理

使用無跡變換前,需要對系統進行sigma點采樣,才能夠完成隨機變量后驗分布的加權統計。如今,在無跡變換的采樣策略中,單形采樣和對稱采樣使用頻率最高,而單形采樣中,超球體單形采樣是應用最廣泛的采樣策略。

1.1超球體單形采樣

在介紹超球體單形采樣前,先介紹一下對稱采樣,通常情況下,若系統狀態變量個數為n,則對稱采樣需要2n+1個采樣點,但是,這樣的話,計算量較大,在文獻中,介紹了n維空間中最少的采樣點個數為n+1。

由于對稱采樣的計算量依然較大,因此超球體單形采樣應運而生,其要求除中心點以外的所有采樣點與中心點的距離相等分布,從而在整個sigma空間中呈現出球形,因而得名。

對于超球體采樣,sigma點選取的步驟如下:

(2)sigma點權值為:

(3)初始向量(對應狀態向量維數為1):

(4)對于輸入維數j=1,2,…,n時,向量的迭代公式為:

(5)生成sigma點:

由于PMSM的數學模型維數通常為4,因此選取n=4,W0=0.25時,可以得到sigma點如表1所示。

1.2后向平滑的UKF算法實現步驟

BS-UKF算法的實現步驟如下:

初始化:

對初始值進行sigma點采樣,得到sigma點集:

BS-UKF算法本質上也是卡爾曼濾波算法,因此,其估計過程也分為五步,首先,狀態預測:

其中Xi,klk-1為Xk1k-1的第i列向量,值得注意的是,做狀態預測的輸入值是經過sigma點采樣得到的值。

狀態預測協方差矩陣:

量測預測更新:

其中,yi,klk-1為yk│k-1的第i列向量。

量測殘差協方差矩陣:

狀態量測互協方差矩陣:

濾波增益:

狀態更新:

狀態誤差協方差矩陣更新:

1.3永磁同步電機的數學模型

選取系統狀態變量分別為a8坐標系下的兩相電流、電機機械轉速、電機電角度[iai8or9e]T、[.a.8]T作為輸入變量,[iai8]T作為輸出變量,可以得到離散化的系統狀態轉移方程:

式中,Qxx為過程噪聲。

兩相靜止坐標系下的系統量測方程為:

式中,Rxx為系統的量測噪聲。

2仿真證明

2.1基于對稱采樣的BS-UKF控制仿真

使用對稱采樣的BS-UKF無傳感器算法作為超球體采樣法的對照組,編寫了相應的S函數,之后在Simu1ink仿真環境中利用試湊法選取P0、Qk、Rk的初始值分別如下:P0=

在空載情況下,對控制系統的性能進行了仿真測試,其中轉速及位置角如圖1、圖2所示。

從以上波形可以看出,使用BS-UKF算法后,在選擇一個較好的P0、Qk、Rk初始值的情況下,能夠取得較好的轉速與位置角估計效果。

2.2基于超球體單形采樣的BS-UKF控制仿真

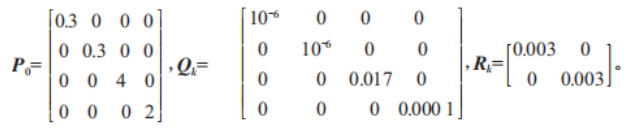

編寫了使用超球體單形采樣法的S函數,之后在同一個仿真模型中,采用相同調節進行測試,超球體單形采樣的BS-UKF算法的P0、Qk、Rk初始值為:

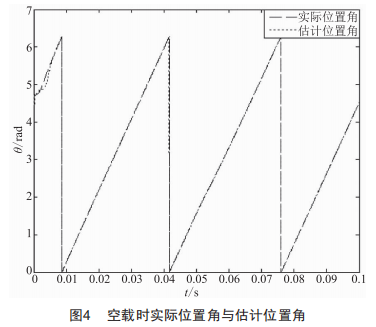

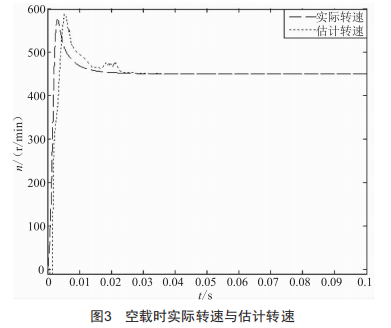

在空載情況下,對控制系統的性能進行了仿真測試,其中轉速及位置角如圖3、圖4所示。

通過對比以上仿真結果,我們可以看出超球體單形采樣法與對稱采樣法,在系統進入穩態后,二者的表現近乎完全一致,并沒有什么差別,但是,在進入穩態前,超球體單形采樣的跟蹤效果更好,也能夠更好地跟蹤系統轉速,在位置跟蹤能力上甚至更佳。

3結語

本文首先從理論上闡明了超球體采樣相對于對稱采樣的優勢,并對基于對稱采樣的UKF和超球體采樣的UKF分別進行了仿真驗證,從仿真結果可以直觀地看出在系統進入穩態后,二者的表現近乎完全一致,并沒有什么差別,但是,在進入穩態前,超球體單形采樣的跟蹤效果更好,也能夠更好地跟蹤系統轉速,在位置跟蹤能力上甚至更佳。
