[導讀]Hello大家好,我是米爾的工程師。現在車規級芯片市場潛力巨大,需求旺盛,芯片都在逐漸走向國產化。本期要介紹的主角是MYD-YT507H開發板,是米爾結合國產工業級平臺CPU:全志T507-H芯片研制的CPU模組,接下來就讓我?guī)Т蠹乙黄痖_箱看看吧。

Hello大家好,我是米爾的工程師。現在車規級芯片市場潛力巨大,需求旺盛,芯片都在逐漸走向國產化。本期要介紹的主角是MYD-YT507H開發板,是米爾結合國產工業級平臺CPU:全志T507-H芯片研制的CPU模組,接下來就讓我?guī)Т蠹乙黄痖_箱看看吧。

我們拿到開發板后,可以看到在板卡包裝箱的側面標簽上,有相應板卡型號生產批號等信息。接下來打開箱子,看到的是產品的包裝清單,清單內容如下:

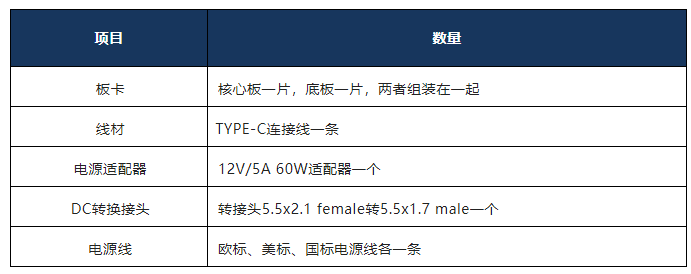

開發板包裝清單

核心板

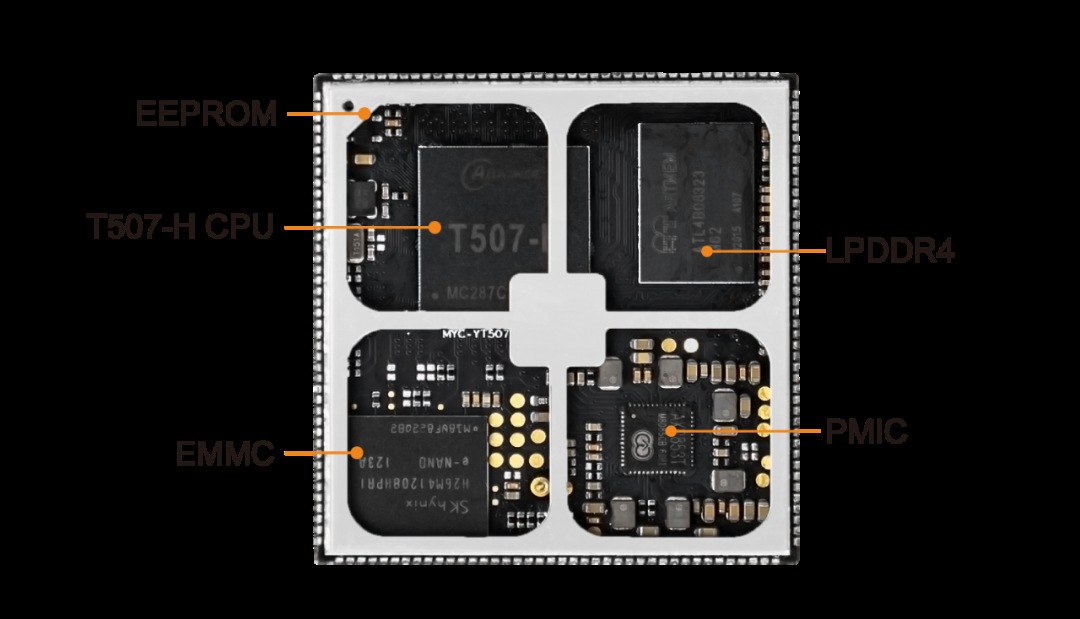

MYC-YT507H核心板標注圖

核心板中的主芯片是國產的全志T507-H處理器,它集成了四核Cortex-A53的CPU和G31MP2的GPU,所以它的圖像處理功能還是很強大的,并擁有多路視頻輸入和輸出的接口,這一特點也在我們的開發板上得以體現。該芯片還支持4K@60fps H.265解碼,4K@25fps H.264編碼,以及絕大部分當前比較流行的視頻及圖片的解碼格式。此次開箱的板卡搭載的是2G的LPDDR4以及8GB的eMMC。

在出廠的時候我們會燒制好比較完善的Full鏡像功能,大家拿到板卡是可以直接上手玩的。如果想燒錄Ubuntu的系統也可以到我們官方提供的下載鏈接去下載完善的資料包,里面除了有Full core Ubuntu鏡像完善的開發板資料、工程師開發筆記以及SDK工具包等等。

開發板

首先介紹的是MYD-YT507H開發板正面的接口資源:

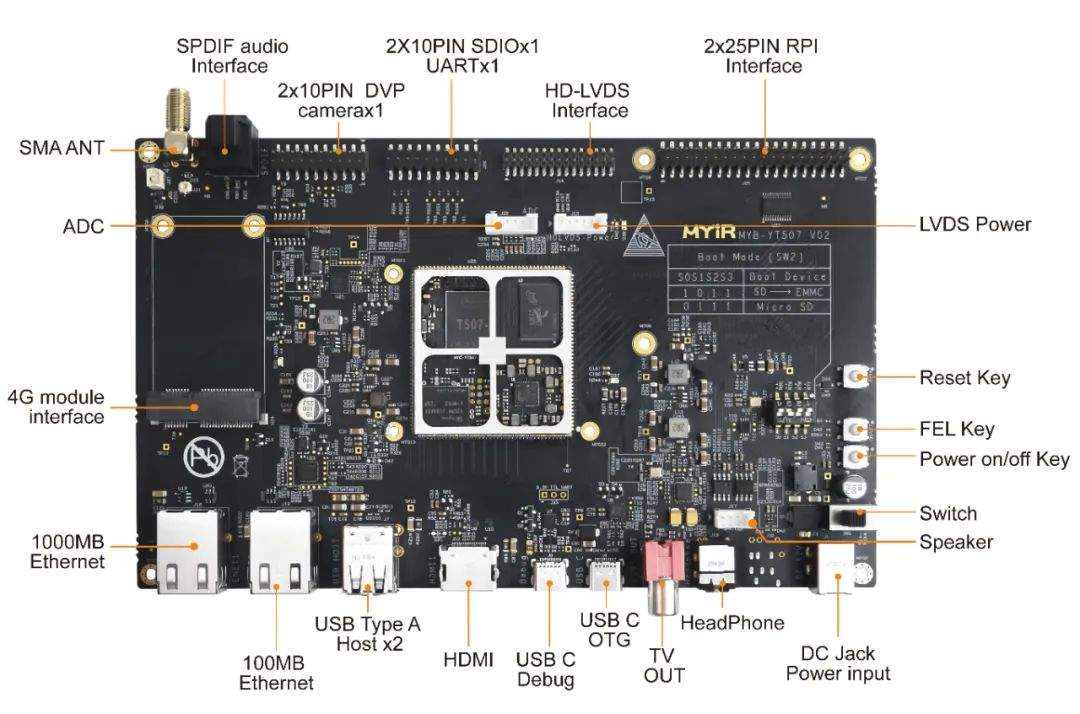

MYD-YT507H開發板正面標注圖

雙網口設計:分別為1000M、100M的接口 ,應用了國產的8511h和8512h芯片;USB:2路USB 2.0 HOST接口,采用Type-A接口;HDMI:1路HDMI 2.0a接口;

Debug和USB C:都采用Type-C接口;Debug用來與電腦串口進行通訊;USB C可以通過OTG轉接線轉接一個U盤或一個鼠標,轉接鼠標可以配合屏幕與板卡攜帶的桌面系統進行人機互動操作;

CVBS:第一代音視頻輸出接口,它在老式的電視上可以經??梢钥吹?,也算是一個比較古老的接口了;

HeadPhone:耳機輸出接口,支持3.5mm的耳機輸出,也可以外接一個揚聲器以及一個5V的電源,可作為音頻輸出 ;

Speaker:Line out 8Ω 5w的小音箱輸出;

DC接口:可接12V的直流電源,旁邊是一個撥碼開關,更方便用戶進行上下邊操作;

Reset Key:復位按鍵;

FEL Key:燒錄按鍵,燒錄按鍵在我們使用USB C直連電腦時,可以連接全志提供的一個燒寫鏡像的軟件,進行eMMC鏡像更新的操作;

Power on/off Key:電源開關按鍵;

(注:在撥碼開關區域,需要切換eMMC或是SD卡啟動時,可以根據bsp上提示的撥碼方式進行撥碼操作)

樹莓派接口:40PIN,可適配米爾MY-WIREDCOM模塊,將串口信號轉接為485和232信號;

LVDS:LVDS 顯示器接口,下方是其電源接口,上方為8路雙通道的數據接口;ADC:支持5路ADC的輸入,將它的模擬信號轉化為數字信號;2X10PIN SDIOx1 UARTx1:WIFI模塊的接口,可適配米爾的WIFI、藍牙模塊;2x10PIN DVP Camera:DVP攝像頭接口,支持插針接入和排線接入;SPDIF audio Interface:SPDIF光纖輸出,可以將光纖信號通過轉接模塊轉接為音頻信號;SMA ANT:4G模塊的天線接口;

4G module interface:4G模塊的插入接口;

RTC外接電池底座:一個RTC外接電池接口,在MYD-YT507H開發板斷電待機的時候,可以通過外接電池來保證內部時鐘準確;

接下來來到開發板的背面接口資源:

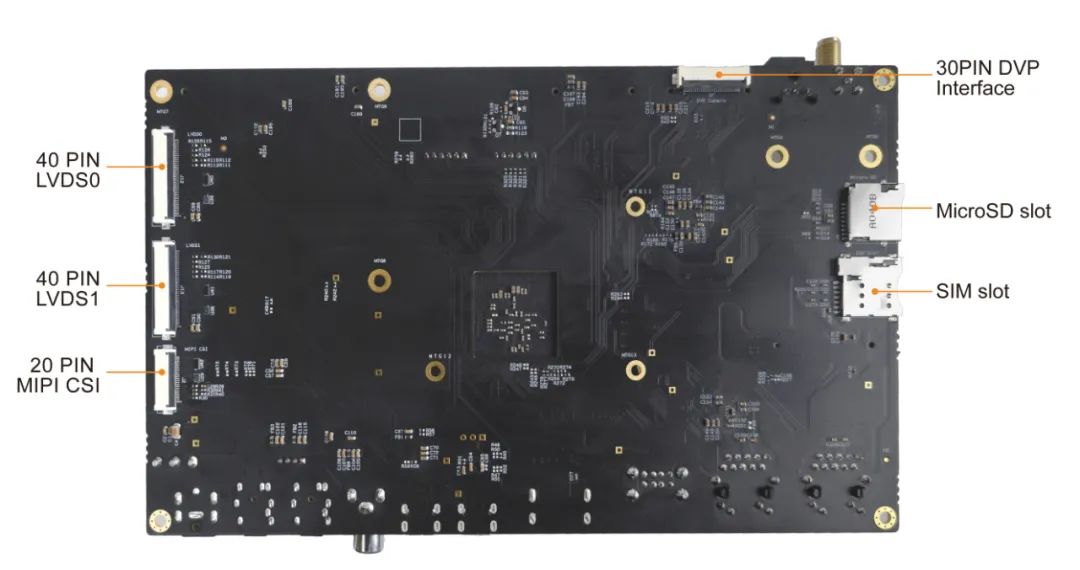

MYD-YT507H開發板背面標注圖

40PIN LVDS0/1:兩路LVDS屏幕的接口,米爾適配的是兩個7寸的屏幕;

MIPI CSI:MIPI CSI攝像頭接口,也是一個排線接口;

右側兩個接口分別為SD卡接口和SIM接口;

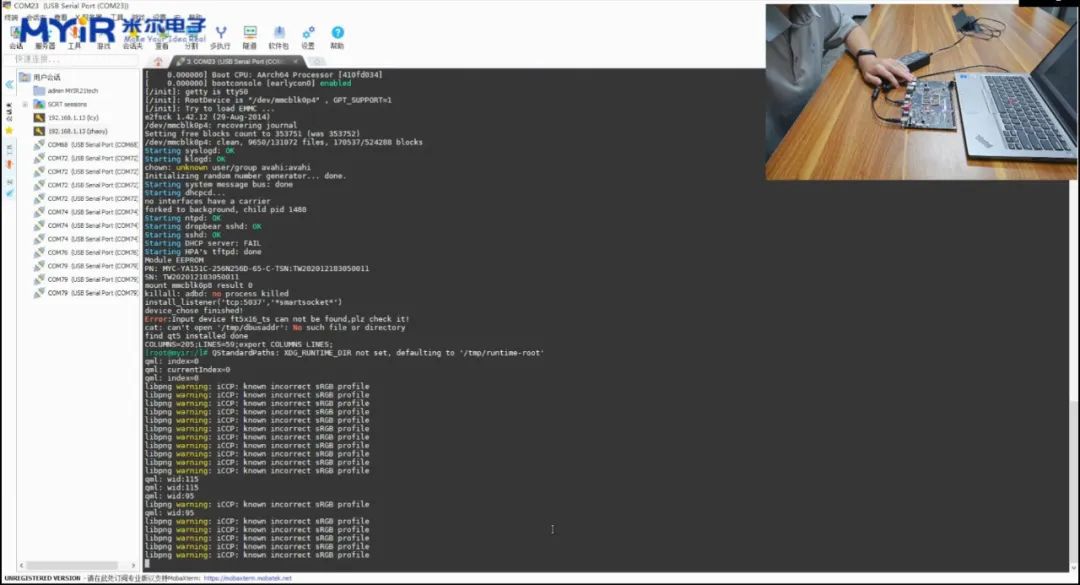

上電演示 連接板卡步驟:1、用Type-C數據線的USB端連接電腦,Type-C端連接MYD-YT507H開發板的Debug調試接口;2、選擇合適的電源線連接電源適配器與MYD-YT507H開發板的DC電源接口,通電,將撥碼開關撥到eMMC啟動;3、然后在電腦終端上,選擇合適的電腦端口,波特率這里可選擇115200,然后撥動我們的電源撥碼開關,就可以看到我們正在上電了:

到這里內核啟動、打印結束后我們的上電操作就結束了。MYD-YT507開發板期待大家一起探索更多有趣的好玩的功能~
