1送風機參數

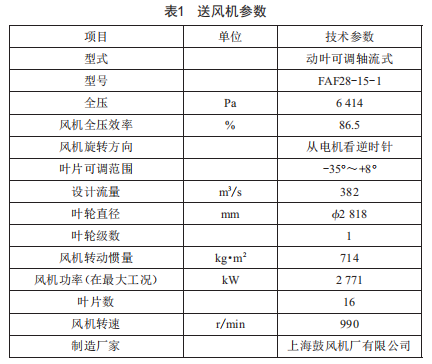

送風機參數如表1所示。

2事件經過

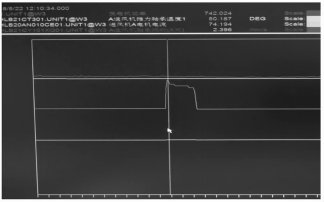

5月22日12:08,機組負荷740MW,協調控制方式,監盤發現A送風機軸承振動x向突然變大,最大至2.39m/s,動調開度50%左右,電流74.2A穩定:B送風機動調開度51%,電流74.8A穩定,振動無波動。A送風機出口壓力3.5kPa穩定,風機軸承溫度最高50.2℃,y向振動0.7mm/s正常,就地檢查A送風機本體無異常聲音(送風機振動一級報警值為4.5mm/s,二級報警值為11mm/s)。機組負荷、送風機軸溫、電機電流、x向振動趨勢如圖1所示。

圖1風機振動時各參數趨勢圖

3原因分析及處理

(1)查閱歷史數據,A送風機發生振動時,機組負荷、軸承溫度、電機電流、潤滑油溫及壓力、動調開度、出口風壓均保持穩定。

(2)送風機x向振動跳變出現時,存在0.3倍頻與3倍頻。以0.3倍頻為主,即低頻成分占主導(如果不存在削波的可能性),說明可能存在軸承與轉子緊力不足或軸承松動的情況。

(3)送風機振動未發生跳變時,正常振動頻譜以3倍頻為主,說明軸承可能存在輕微松動。

綜上所述,因?yàn)槭情g歇性振動,基本排除葉片、軸承存在損傷的可能性:因?yàn)檎駝?dòng)時風機出口風壓穩定,所以風機存在喘振的可能性不大。初步斷定存在軸承座松動或軸承與轉子緊力不足的可能性,但因后期振動趨于正常,故無法完全排除傳感器存在松動的可能性。

針對所分析的情況,進行如下檢查判斷處理:

(1)調整風機油壓,但調整前后振動未發生明顯變化。

(2)除正?？疹A(yù)器吹灰外,2天增加了4次空預器吹灰,增加后差壓變化不明顯,振動也未發生明顯變化。

(3)將A送風機x向、y向振動探頭前置器對調后,y向振動呈現出原x向振動趨勢,故可說明振動探頭后回路正常,但因振動探頭在風機內部,所以無法檢查,也不能排除振動探頭松動的可能性。

4應對措施

(1)加強對A送風機DCs參數運行情況的監視,具體包括以下參數:振動跳變出現的周期(頻次)、幅值、動葉開度范圍、軸承溫度、電機電流、潤滑油溫及壓力、動葉開度、出口風壓。根據參數變化趨勢,判斷跳變是否發生惡化。

(2)加強就地巡檢,攜帶測振儀、聽針等必需儀器,觀察就地風機運行情況。

(3)做好送風機轉子備品的檢查,確保搶修時能夠有效縮短停運時間。

(4)風機停運后,檢查振動探頭。

(5)因振動為間歇性小幅振動,且根據電科院、必可測精密點檢相關頻譜分析,暫時振動跳變對風機危害不大,故目前采取加強監視措施,待具備條件風機停運時再進行解體檢查處理。若監視中發現振動幅值增大、明顯惡化,確認為風機故障后,需進行搶修處理。

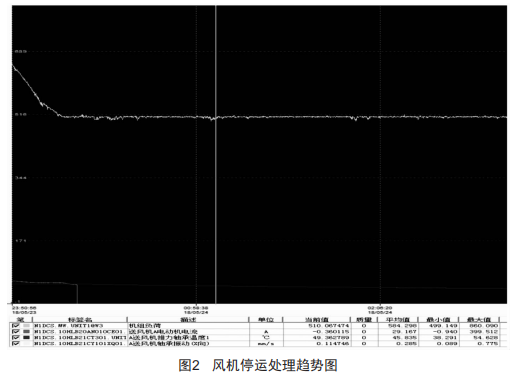

(6)5月24日00:15停運A送風機,檢查軸承座緊固正常,軸承與轉子緊力充足:檢查測量振動探頭與風機連接處輕微松動,重新緊固。風機停運時間如圖2所示。

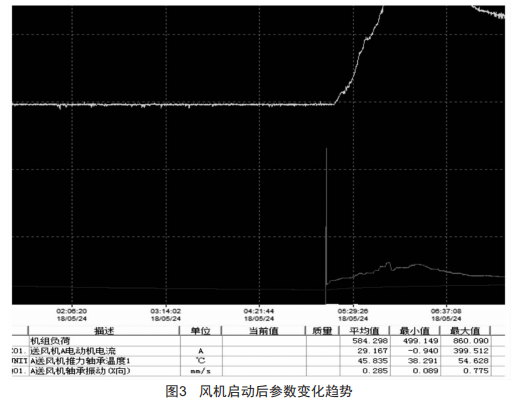

5月24日05:09A送風機檢修完畢,啟動后經長時間運行檢查各數據顯示正常,風機間歇性振動消失,如圖3所示。

5結語

針對此次送風機振動事件,結合現場實際,通過對各種情況進行詳細分析,最終經調整緊固測點,有效解決了問題,可為同類型風機類似問題的預防和處理提供借鑒,有利于確保風機運行工況穩定,進一步保證整個機組的安全、穩定、經濟運行。
