引言

近年來,光學技術在各個領域都得到了廣泛應用,因此對光軸的準直性和調節的便捷性以及使用的環境適應性設計提出了更高的要求。傳統的光軸調節方法通常為對光源直接進行調整或通過帶楔角的楔形棱鏡進行調節,調節原理復雜,光軸方向難以控制。因此,需要一款調節精度高、使用方便的光軸調節機構:考慮到實際使用環境的嚴酷性,此調節機構還必須兼具可靠的振動穩定性。本文設計了一款光軸調節機構,通過旋轉分度調節旋鈕,方便快捷地實現光軸X向、Y向的調節,調節精度小于0.5mrad,通過調整彈簧彈力,能夠在各種條件下具備良好的振動穩定性,具有廣闊的應用前景。

1光軸調節機構有限元模型

1.1光軸調節機構結構設計

如圖1、圖2、圖3所示,此光軸調節機構主要由1一分度調節旋鈕、2一底座、3一彈簧壓圈、4一光源、5一調節鏡筒、6一透鏡、7一復位彈簧等組成。件4光源、件5調節鏡筒和件6透鏡構成光學組件。光學組件安裝在件2底座內,件5調節鏡筒的斜面與件2底座的倒圓角相接觸構成支點。件7復位彈簧安裝在件5調節鏡筒的凹槽內,與光學組件一起通過件3彈簧壓圈壓緊在底座內。由于四根復位彈簧都分布在第四象限,因此產生指向第一象限的合力,推動光學組件的光軸向第一象限傾斜,然后再通過旋轉件1分度調節旋鈕來對光學組件的光軸方向進行回復和調整,以達到光軸X向、Y向調節的目的。

圖1光軸調節機構外觀圖

1.2有限元模型的建立

如圖4所示,將光軸調節機構三維模型劃分為網格模型,對模型進行簡化,去除對強度、剛度影響不大的細小特征。此外,模型還有許多附屬結構,對強度和剛度貢獻較小,對分析無影響,也進行適當簡化。采用實體單元進行網格劃分,并對接觸面進行網格控制,劃分后共有64037個節點、36582個單元。

圖2光軸調節機構原理圖

圖3光軸調節機構復位彈簧分布圖

圖4光軸調節機構有限元模型

光軸調節機構主體材料為6061鋁合金,材料機械性能參數如表1所示。

2計算求解分析

2.1調節精度計算

設計要求光軸調節機構的調節精度為分度調節旋鈕每轉動69,激光光軸偏轉≤0.5mrad。

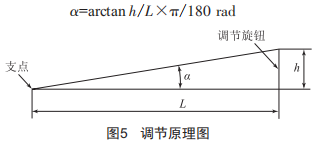

光軸調節機構通過杠桿原理進行光軸指向調節,如圖5所示,調節旋鈕與支點位置距離為L(zhǎng),每移動距離h,激光光軸相應轉動角度a計算公式為:

模型中支點與分度調節旋鈕的調節中心距離L=l4.5mm,調節旋鈕一周分為60格,每格對應角度為6m,旋鈕的調節螺紋為M6×0.4細牙螺紋,每轉動一圈螺桿前進0.4mm,那么每轉動一格螺桿前進距離h=0.4/60mm,經過計算得出分度調節旋鈕每轉動一格,也就是每轉動6m,激光光軸相應轉動0.46mrad,滿足調節精度<0.5mrad的設計要求。

2.2彈簧彈力計算

如圖6所示,模型中X軸彈簧彈力為F1,y軸彈簧彈力為F2,中間兩根彈簧彈力分別為F3、F4,4根彈簧壓縮量相同,彈力大小相等。F1與F2合力為F5,F3與F4合力為F6,F5與F6方向相同,都斜指向第一象限。

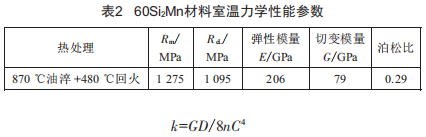

彈簧簧絲直徑d=0.8mm,中徑D=4mm,有效圈數n=4,自由高度H0=9mm,彈簧材料為60si2Mn,材料機械性能參數如表2所示。

式中,k為彈簧剛度(N/mm):G為切變模量(MPa):C為旋繞比,C=D/d。

彈簧彈力:

式中,/為工作載荷下變形量。

經計算k=15.8N/mm。

工作狀態1彈簧變形量為/=2.5mm,對應彈簧彈力F=39.5N:

工作狀態2彈簧變形量為/=3.2mm,對應彈簧彈力F=50.5N。

2.3靜力學分析及調節反作用力計算

采用有限元分析的方法對模型進行靜力學分析,并計算作用在分度調節旋鈕上的調節反作用力。

光軸調節機構底座上有四個安裝孔,通過螺釘固定到設備殼體內部,因此對四個安裝孔施加固定約束。調節鏡筒的凹槽與彈簧壓圈之間定義四根剛度為15.8N/mm的彈簧,初始?jí)嚎s預緊力為39.5N(工作狀態1)。通過運算得出最大應力出現在調節鏡筒與分度調節旋鈕之間的接觸位置,最大等效應力為19.7MPa,如圖7所示,遠低于鋁合金屈服強度:同時可以得出作用在X向、y向調節旋鈕上的調節反作用力為53.7N。

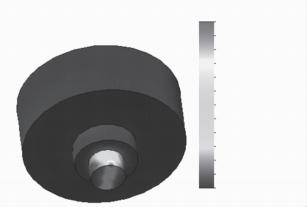

圖7分度調節旋鈕應力云圖

將彈簧壓縮預緊力調整為50.5N(工作狀態2),重復上述運算,得出最大等效應力為25MPa,如圖8所示,同樣遠低于鋁合金屈服強度:同時可以得出作用在X向、y向調節旋鈕上的調節反作用力為68.7N。

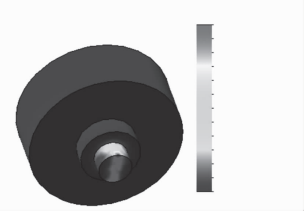

圖8分度調節旋鈕應力云圖

3試驗與驗證

此光軸調節機構可以應用于如下三種使用環境:(1)直升機機載設備:(2)履帶車設備:(3)組合輪式車輛設備。要求在每一種使用環境下都能保證光軸指向穩定,因此針對三種不同環境分別進行相應的試驗以驗證此調節機構的振動穩定性。

3.1試驗條件與試驗方法

試驗設備為平行光管和振動試驗臺,光軸調節機構復位彈簧壓縮量設置為2.5mm,試驗按照參考文獻《軍用裝備實驗室環境試驗方法第16部分:振動試驗》(GJB150.16A一2009)進行。

3.1.1直升機機載設備振動試驗

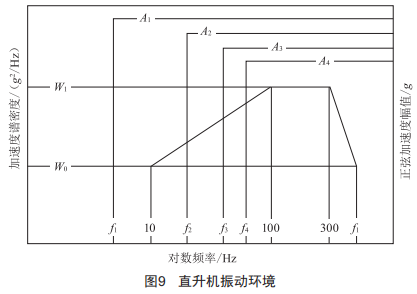

試驗譜特點如圖9所示。

按實際使用安裝方向即垂直軸向進行振動試驗,試驗參數詳見參考文獻附錄A.2.3.9,試驗時長為30min。

3.1.2履帶車設備振動試驗

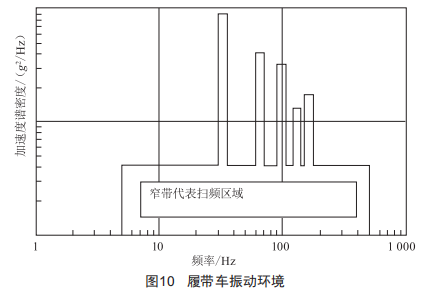

試驗譜特點如圖10所示。

按實際使用安裝方向即垂直軸向進行振動試驗,試驗參數詳見參考文獻附錄A.2.3.10,每個試驗段12min,一共60min。

3.1.3組合輪式車輛設備振動試驗

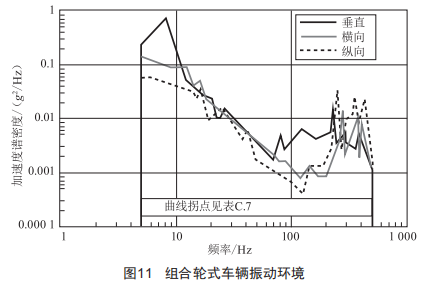

試驗譜特點如圖11所示。

按實際使用安裝方向即垂直軸向進行振動試驗,試驗參數詳見參考文獻附錄A.2.3.10,試驗時長為40min。

3.2試驗結果與優化

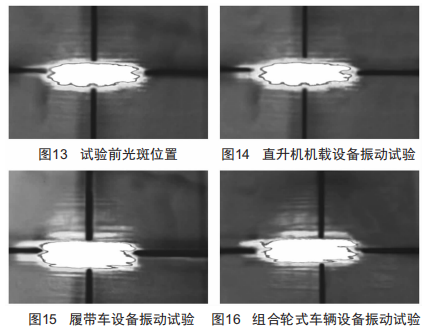

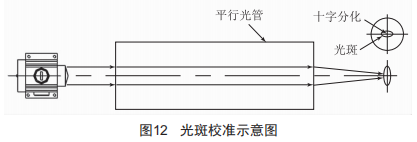

每組振動試驗前對光軸調節機構進行校準,如圖12所示,使光斑的中心與平行光管十字分化的中心重合,試驗前光斑位置如圖13所示。

試驗結束后采集光斑位置進行對比,振動試驗后得到光斑位置分別如圖14、圖15、圖16所示。

說明:平行光管的精度為0.04mrad,以下計算中,"+"表示向右/上偏移,"-"表示向左/下偏移。

3.2.1結果分析

直升機機載設備振動試驗和履帶車設備振動試驗結束后,激光光路橫向與縱向均無偏移:組合輪式車輛設備振動試驗結束后,激光光路縱向無偏移,橫向偏移-0.28mrad。

3.2.2參數優化

將彈簧壓縮量從2.5mm調整到3.2mm,那么彈簧彈力從39.5N提高到50.5N,重復組合輪式車輛設備振動試驗,試驗后采集光斑位置。

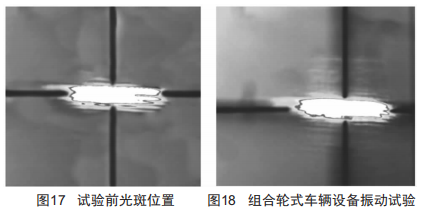

試驗前光斑位置如圖17所示,試驗后光斑位置如圖18所示,激光光路橫向與縱向均無偏移。因此,可以得出增加彈簧彈力能夠提高光軸調節機構振動穩定性的結論。

4結論

（1）本文設計了一款光軸調節機構,通過杠桿原理能夠快速簡便地對光軸指向進行x向、Y向的調節,調節精度小于0.5mrad,滿足設計要求。

（2）對光軸調節機構三種使用環境進行了相應的振動試驗,并且通過彈簧壓縮量的調整,能夠提高光軸調節機構的振動穩定性,滿足各種條件下的使用要求。
