基于實時補償?shù)闹悄茈娔鼙砣沼?jì)時誤差修正方法研究
掃描二維碼
隨時隨地手機看文章
引言
智能電能表作為智能電網的主要設備和基礎,與傳統電能表相比,其功能已從開始單一的計量,發展到分時計量、階梯計費、電量?jī)鼋Y(jié)、數據存儲以及事件記錄等多種復雜功能,而這些功能均要求智能電能表要精確計時,這需要電能表具備準確的RTC(實時時鐘)。自從兩大電網公司對電能表實施統一招標以來,新的標準增加了產品設計的難度,也帶來了技術和成本的挑戰。
日計時誤差是判定時鐘準確度的一項重要指標,智能電能表要求在參比溫度及工作電壓范圍內,時鐘誤差不應超過0.5s/d:在工作溫度范圍-25~60℃內,時鐘準確度隨溫度的改變量不應超過0.1s/(d·℃),在該溫度范圍內時鐘誤差不應超過1s/d。如何保證在-25~60℃內時鐘的準確度,已成為眾多芯片及電能表廠家研究的課題。
電能表日計時誤差主要受環境溫度、補償溫度及晶振器件等的影響,而晶振器件選定及環境溫度穩定后,補償溫度就成為了主要的影響因素。因此,本文對日計時誤差超差進行討論,并對如何進行日計時誤差補償作出一定的分析研究。
1時鐘日計時誤差分析
實現時鐘功能的方案一般有兩種:一種是基于諧振器件的時鐘方案,如晶振、陶瓷諧振器等:一種是基于相移電路的時鐘方案,如RC、LC振蕩器等。前者精度高:后者精度相對較低,成本也低。
1.1時鐘誤差影響因素
造成時鐘日計時誤差的因素較多,從大體上可以歸類為元器件、溫度偏差、工藝制造等三大類,又可對應細分為晶體老化程度、晶體損壞、晶體溫度與芯片溫度有偏差、溫度調校不一致、三防工藝等等。在眾多的因素中,只有晶體溫度與芯片溫度偏差引起的日計時誤差不可把控,需要進一步研究分析。
1.2晶體溫度與芯片溫度偏差分析

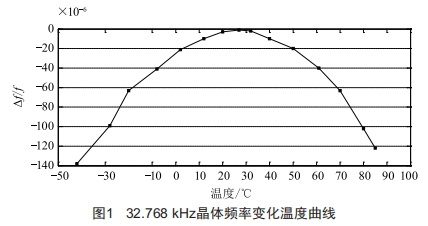

以目前所采用的典型的32.768kHz晶體為例,32.768kHz晶體不能在寬溫范圍內提供較高精度,在一定溫度范圍內精度呈拋物線型(圖1),特定頻率f和溫度T的典型晶體頻率Af關系如下:
式中,f為晶體標稱頻率:k為曲率常數:T為溫度:T0為頂點溫度:f0是頂點溫度下的相對頻偏。
從32.768kHz晶體拋物線圖可以看出,在20~30℃溫度范圍內,拋物線頻率變化較小,晶體溫度和芯片溫度溫差影響不大,可以忽略。同時由于晶體外置,表內發熱器件發熱后導致晶體和芯片感應的溫度不同,這個溫差也會影響高低溫下日計時誤差的精度。當晶體實際溫度為40℃,Af/f=-10×10-6,而若芯片測得溫度為45℃,Af/f=-16×10-6,相差6×10-6×24×60x60=0.518s/d。由圖1也可得出越往溫度兩端,Af/f相差越大。所以在高溫及低溫條件下,日計時誤差較大,需要在高溫及低溫環境下進行日計時誤差實時補償,實現一種寬溫度范圍內高精度的實時時鐘。
2時鐘日計時誤差實時補償
由以上分析可知,實時時鐘芯片的時間誤差主要來源于時鐘芯片中晶振的頻率誤差,而晶振的頻率誤差主要是由于晶體溫度與芯片溫度不一致引起的。所以,有效地補償溫度偏差對晶振諧振頻率所產生的誤差,是提高時鐘精度的關鍵。
已知的補償方法中,有晶體諧振頻率誤差補償法,該方法是在晶振諧振頻率隨著溫度的變化存在誤差已知的基礎上,對產生1Hz頻率的分頻計數器進行補償[6]。該方法通過仿真證明了其在-25~60℃的補償效果,但是實際試驗中效果難以保證。
在晶體溫度與芯片溫度偏差的分析中,可以得出常溫下日計時誤差可以忽略的結論,故采用在高低溫條件下實測計算補償值,對日計時誤差值進行實時累加,從而滿足高精度要求。
高低溫條件下,誤差補償修正公式為:
式中,μA為誤差修正量:Tonc=24×60×60為日計時標準量:Mc為對應補償量:α、8為補償系數。
式中,μi為原始日計時誤差值:μA(i)為對應的誤差修正值:μi'為對應的補償后日計時誤差值。
在高低溫條件下,通過對日計時誤差進行實時累加得到修正量,從而保證對應溫度下的精度,可以實現寬溫度范圍的高精度實時時鐘。
3試驗結果
通過建立的試驗環境,將試驗表計包括補償前的表計Meter1和補償后的表計Meter2分別放入高低溫箱中,在高、低溫時預熱2h,利用時鐘測試儀分別對兩種智能表進行日計時誤差的測試。
3.1高溫結果
選取60℃條件下Meter1與Meter2各兩組表計的日計時誤差數據進行對比,如圖2所示。
從圖2中可以明顯得出,未補償時,表計在高溫條件的誤差偏差較大,當累加補償量時,誤差明顯變小,均可以達到±0.02s/d以內,精度明顯提高。
3.2低溫結果

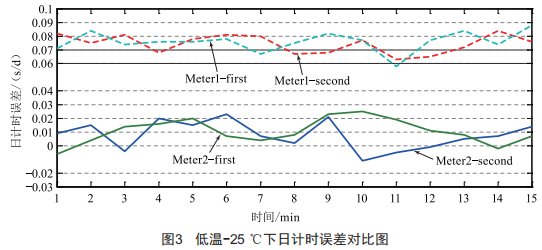

選取-25℃條件下Meter1與Meter2各兩組表計的日計時誤差數據進行對比,如圖3所示。
從圖3中可以明顯得出,未補償時,表計在低溫條件的誤差偏差較大,當累加補償量時,誤差明顯變小,均可以達到±0.03s/d以內,精度明顯提高。
3.3寬溫度范圍結果

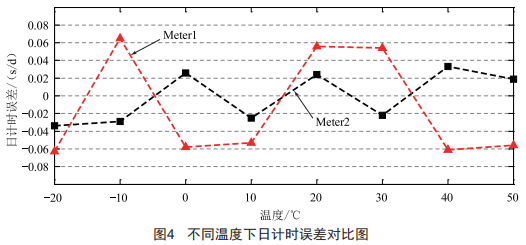

對高溫60℃及低溫-25c補償后,精度明顯提高,此時對Meter1及Meter2表計分別在-25c到60c之間的溫度進行驗證,選取-20c、-10c、0c、10c、20c、30c、40℃、50℃等溫度點,對比數據如圖4所示。
從圖4中可以得出,補償后的表計Meter2,在選取的溫度點的日計時誤差,均可以滿足要求,誤差均在±0.04s/d以內,比Meter1誤差明顯減小。
通過上述高溫60℃、低溫-25℃以及中間溫度點日計時誤差數據的測試對比,可知本文采用的實時誤差補償方法,在寬溫度范圍內能夠有效地提高日計時精度。
4結語
通過對影響智能電能表時鐘日計時誤差因素的分析,指出了晶體溫度與芯片溫度不一致引起的頻率誤差是關鍵因素,針對此因素確定了日計時誤差補償?shù)姆较?。由研究分析及試?yàn)驗證可知,采用的實時補償法,在提高智能電能表日計時誤差精度方面有良好的改進效果。本文介紹的智能電能表時鐘日計時誤差補償思路,也可應用于其他具有高精度計時功能的相關設備。
