引言

植物油主要是植物性原料通過機械壓榨或溶劑萃取等方法制造而成的。壓榨法制油是通過機械外力作用將油脂從植物中分離出來的制油方法,壓榨過程大致分為三個階段—輸送階段、主壓榨階段及最終壓榨階段,其中除了生物學現象,還有榨膛內多物理場的變化。目前,對螺旋壓榨機的仿真模擬研究多集中在榨螺受力分析上,對榨膛流場域的研究較少。內部油料與榨螺之間相互擠壓的過程屬于流固耦合問題,需要運用流體力學知識解決,而流體力學本身比較復雜,一般借助計算流體力學方法進行仿真研究。本文利用F1uent軟件,研究油料壓榨過程中腔體內部的流固耦合,對榨膛內流場濃度的變化情況進行分析。

1螺桿模型和參數設定

本文采用圖1所示的螺旋螺桿模型,總長1285mm,最大螺桿外徑178mm。

圖1螺桿模型

為了便于計算以及避免碰壁現象[5],流場的圓柱體直徑取200mm,長度和螺桿總長相同,建立如圖2所示的流場域。研究中假設油均為流體介質且為連續的、黏性不可壓縮的非牛頓流體,流動視為層流,并且認為油料與榨膛內壁接觸不產生滑移,壓榨中油料充滿榨膛。

圖2螺桿流場域

選用四面體單元對流場進行網格劃分,結果如圖3所示。螺桿為鋼材,建模時考慮重力,重力加速度為9.8m/s2。采用歐拉多相流模型,將物料設置為第一相,油設置為第二相。設置油的導熱系數0.0242w/(m·K),密度900kg/m3,比熱容1006.43J/(kg·K),黏度0.01Pa·s。

將左側流道入口設為壓力進口端,壓力的范圍為6~8MPa:右側端口設為壓力出口端,為大氣壓:榨膛內溫度范圍為60~80℃:外壁面設為第三類邊界條件,設置換熱系數為5w/(m2·K),螺桿以40r/min勻速轉動,采用sIMPLEC算法,設置最大迭代步數為2000,對流場進行求解計算。

圖3流場域網格

2仿真分析

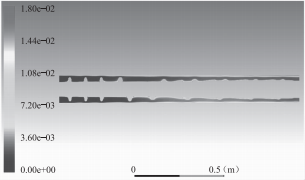

隨著螺桿轉動帶動油中粒子的運動,流場中油的體積分?jǐn)?shù)也會發生變化,如圖4所示,可以在縱截面上看到花生油體積分?jǐn)?shù)的分布,進口端的體積分?jǐn)?shù)小于出口端的體積分?jǐn)?shù),主要是因?yàn)橛土弦婚_始進入到輸送段,受螺旋轉動的影響向前輸送,油的體積分?jǐn)?shù)相對較小,隨后進入到一級壓榨階段,油料受到的螺桿與榨膛擠壓作用變大,此時油的體積分?jǐn)?shù)開始逐漸變大,再順序進入到二到五級壓榨段,壓榨效果越來越明顯,體現了充分壓榨的過程。

圖4螺桿縱截面的濃度分布

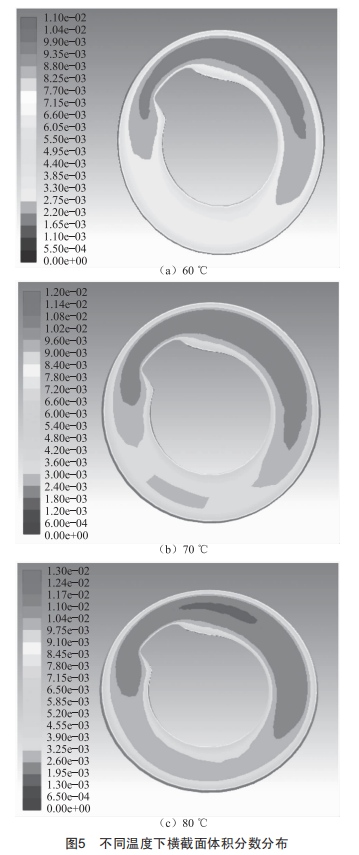

為了充分展示壓榨過程,設定壓力值不變,觀察溫度改變對油的體積分?jǐn)?shù)產生的影響,如圖5所示。

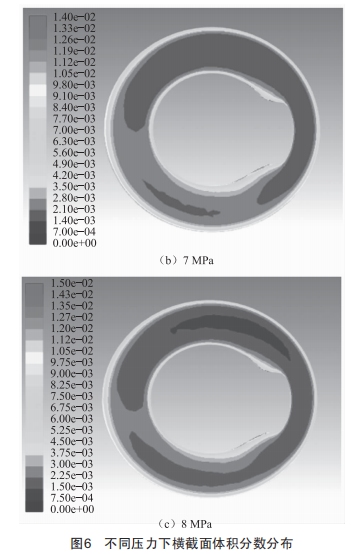

設定溫度不變,觀察壓力改變對油的體積分?jǐn)?shù)產生的影響,如圖6所示。

從圖5可以看出,隨著溫度的升高,油的體積分?jǐn)?shù)是逐漸變大的,因此溫度的變化會對油的體積分?jǐn)?shù)產生影響,在一定范圍內,溫度越高,體積分?jǐn)?shù)就越大。從圖6可以看出,隨著壓力的升高,體積分?jǐn)?shù)也是逐漸變大的,因此壓力的作用也會對油的體積分?jǐn)?shù)產生影響,在一定范圍內,壓力越大,體積分?jǐn)?shù)越大。

3結語

本文采用計算流體力學原理,研究了螺桿壓榨機榨膛內流體濃度的變化情況,通過流固耦合分析,得到榨膛內縱橫界面流體濃度變化,并考慮溫度和壓力的變化。結果表明,體積分?jǐn)?shù)隨著壓榨進程發生變化,基本呈現遞增狀態:在一定范圍內,壓力不變時,溫度越高,體積分?jǐn)?shù)越大:溫度不變時,壓力越大,體積分?jǐn)?shù)也越大。
