引言

當前,在環保、節能要求日益嚴格的政策下,我國石化、鋼鐵、機械等行業鍋爐、加熱爐的燃?xì)馊紵鲾?shù)量日益增加,所使用的燃料氣種類范圍也從天然氣拓展到高爐煤氣、油氣田伴生氣、油氣等多種

氣體。

噴嘴是燃?xì)馊紵骺偝申P(guān)鍵零部件之一,它的作用是控制燃?xì)鈬娚淞亢蛯?shí)現有效燃燒,其安全性能直接關系到鍋爐、加熱爐設備的長周期運行。

本文以某化工廠100t/t燃?xì)忮仩t燃燒器不銹鋼噴嘴為對象,通過化學成分分析、機械性能試驗、金相分析、掃描電鏡(sEM)觀察和能譜分析等技術手段,對其腐蝕開裂原因進行研究,并提出了預防改進措施。

1噴嘴腐蝕開裂形貌與取樣情況

燃?xì)馊紵鲊娮鞓?biāo)稱材質為AsMEsAP12hTP10s,使用過程中其彎管一側封閉端沿噴嘴孔縱向開裂,裂紋長度約80mm,距離裂紋約180mm處腐蝕嚴重,如圖1和圖2所示。

在噴嘴彎管遠離開裂和腐蝕部分的另一側,割取光譜、拉伸試樣:在開裂和腐蝕部位割取金相、斷口分析試樣:在直管部位,分別割取擴口和壓扁試樣。

2化學成分分析

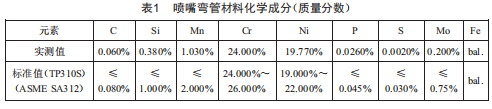

依據標準《不銹鋼多元素含量的測定火花放電原子發射光譜法(常規法)》(GB/h11170一2008)[2],采用牛津FOUrDRY-MAshER固定式全譜直讀光譜儀檢測噴嘴彎管材料化學成分,其材質符合AsMEsAP12標準中hTP10s材料化學成分要求,檢測結果如表1所示。

3機械性能試驗

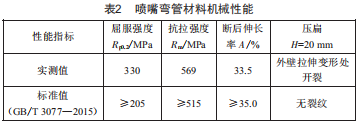

依據標準《金屬材料拉伸試驗第1部分:室溫試驗方法》(GB/h228.1一2010)[P]進行噴嘴彎管材料的常溫拉伸試驗,其常溫屈服強度和抗拉強度滿足標準要求,斷后伸長率低于標準要求:拉伸試樣斷后無明顯縮頸現象,其斷口特征為脆性斷裂。依據標準《金屬材料管壓扁試驗方法》(GB/h246一2017)[4]進行噴嘴直管的壓扁試驗,試樣外壁變形處有裂紋,試驗結果不合格。拉伸及壓扁試驗結果如表2所示。

4金相組織觀察

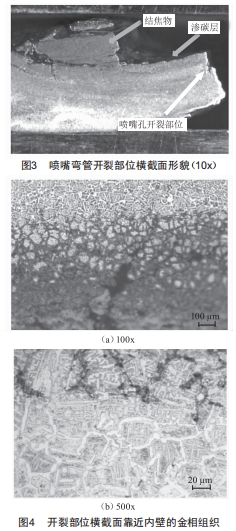

割取圖1中開裂部位,對其橫截面進行磨制、拋光和侵蝕后在體視顯微鏡下觀察,可以發現明顯的結焦附著物和滲碳層(圖3)。放大觀察可以發現:靠近內壁處晶界碳化物呈塊狀和連續網狀分布,距離內壁較遠處晶界碳化物呈斷續鏈狀分布,碳化程度逐漸減小:晶界存在大量碳化物析出相,如圖4所示?？拷獗谔幘Ы缫渤尸F(xiàn)碳化現象,其滲碳層深度較內壁處小,晶界碳化物析出相的數量也較之少。

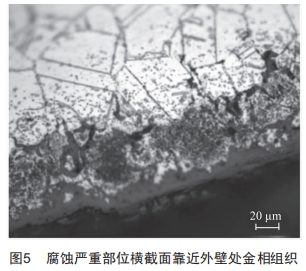

割取圖2中腐蝕嚴重部位,對其橫截面進行磨制、拋光后觀察,可以發現外壁處晶界氧化明顯,晶粒內部有大量顆粒狀碳化物析出:靠近內壁處組織與之類似,但氧化程度較小:整個橫截面的奧氏體組織均有過燒現象,存在三角晶復熔區,如圖5所示。

5SEM形貌觀察及能譜分析

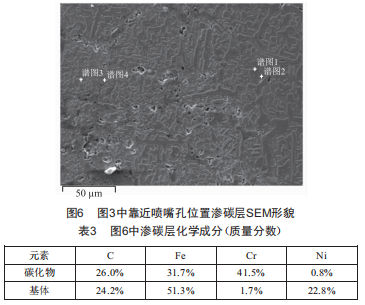

選擇圖3中靠近噴嘴孔的滲碳層位置進行掃描電鏡觀察,可以發現明顯的微裂紋和空穴(圖6):選擇其中的碳化物析出相和奧氏體基體進行能譜分析可知,滲碳層內碳化物以Cr元素為主(含量高達41.5%),而Ni元素含量(0.8%)遠低于基體(22.8%),碳化物消耗了基體中的Cr元素使其含量大幅降低(僅1.7%):C元素在滲碳層碳化物和基體中含量均較高:能譜分析結果如表3所示。對開裂部位內壁的結焦物進行能譜分析,其C元素含量高達66.8%,0元素含量14.8%,Fe元素含量10%,Cr、Ni元素含量均小于1%,同時也檢出了危害性的s和C1元素。

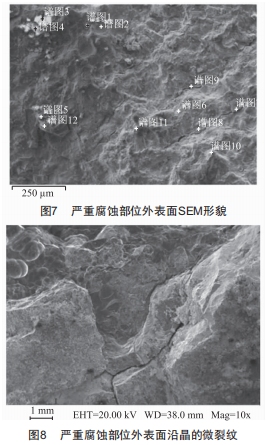

在掃描電鏡下觀察圖2中噴嘴彎管腐蝕嚴重部位的外壁面,可以發現其上存在大量的腐蝕產物和沿晶的微裂紋(圖7和圖8)。選擇裂紋附近位置腐蝕產物進行能譜分析,結果表明其0元素含量很高(25.4%~28.3%):C元素含量較高(5.3%~6.9%),可以檢出危害性的s、C1元素。

6分析與討論

該100t/h燃?xì)忮仩t煙氣出口溫度約1200℃,燃燒器噴嘴部位溫度不低于800℃,所使用的燃料氣主要成分為甲烷,還混有一定含量的丙烯、異丁烷、丙烷等烴類和微量的H2s(<1×10-6)。當燃料氣在燃燒器內流速過緩和/或不均勻時,加之爐膛溫度分布不同而使噴嘴管受熱不均,容易發生結焦,高溫結焦物會流向噴嘴彎管的封閉端并匯集。高溫下不銹鋼材料與富碳的結焦物接觸,C元素將向不銹鋼材料內部擴散,產生富Cr的碳化物脆生相,即產生滲碳損傷[5]。溫度越高,滲碳發展越快,高碳活性氣相(如甲烷)和微量氧利于滲碳損傷的發展。滲碳使材料體積膨脹、密度減小,并在其表面形成滲碳層。由于結焦物、滲碳層和非滲碳層金屬基體的熱膨脹系數存在較大差異,必然沿管壁徑向產生一系列附加應力[6],加之噴嘴口附近應力集中的增強效應,造成噴嘴彎管一側封閉端沿噴嘴孔縱向開裂。因此,可以認為,噴嘴彎管封閉端開裂主要的損傷模式為高溫滲碳。

噴嘴彎管腐蝕嚴重部位發現了明顯的氧化層,其內外壁金屬均存在晶界氧化現象,外壁面可以發現沿晶的微裂紋。這是由于噴嘴在高溫含氧氣氛中工作,材料發生表面氧化,致使金屬表面和內部的化學成分不同而產生比容差,促進了微裂紋的形成。氧在裂紋尖端發生吸附和吸收,氧原子擴散到裂紋尖端的基體中,通過在裂尖塑性區固溶降低了金屬原子間結合能[7]。當氧的濃度超過其在合金中的固溶度時,則發生氧化反應,尤其是沿晶氧化,從而弱化晶界結合力,造成合金的嚴重脆化,促進了裂紋的沿晶擴展。

材料的抗高溫氧化性能優劣取決于保護性氧化膜的熱力學穩定性和動力學生長速度等基本屬性,其化學成分對高溫氧化行為有重要的影響。Cr元素被認為能夠顯著提高鋼在高溫時的抗氧化能力,其能夠在鋼表面上形成一層致密的Cr203氧化膜,從而有效阻擋外界氧原子向鋼中的擴散。300系列不銹鋼在816℃以下具有良好的耐高溫氧化腐蝕性能[5]。管壁奧氏體組織發現的三角晶復熔區說明其存在過燒現象,噴嘴彎管的結焦引起或促進了此種過燒,顯著降低了其耐高溫

氧化腐蝕性能。

7結語

燃?xì)馊紵鲊娮扉_裂的主要原因是使用中結焦,其失效模式為高溫滲碳和高溫氧化腐蝕。今后的燃?xì)馊紵鬟\(yùn)行過程中,燃料氣應避免攜帶液態烴類,其流速不應過緩并保證分布盡可能均勻,避免或減緩燃燒器結焦和噴嘴彎管局部過熱。同時,要優化燃燒器設計,對于300系列奧氏體不銹鋼材質噴嘴,應避免其在800℃以上工作:或升級噴嘴材料,采用高Cr材質制作或增加陶瓷保護層。
