引言

邯鋼大型軋鋼廠使用林辛格數控鋸鉆機床,用于鋼軌的鉆孔、倒棱、定尺鋸切。將機床執行動作、鋼軌規格、加工參數輸入到數控系統,數控系統通過對應的動作命令,控制機床的刀具,定尺鋸切出所需長度的鋼軌。因此,鋸鉆機床是一種具有數控系統的自動化機床,它是典型的機電一體化設備。

1鋼軌鋸鉆機床使用過程中存在的問題

(1)在生產中發現鋸鉆機床數控系統對設備磨損十分敏感,而設備運行穩定性影響各種定位動作,影響設備精度。

(2)鋸鉆機床各執行機構動作過程中,受工況影響大,某一個動作執行不到位,會影響下步工序執行,造成事故頻繁。

鑒于此,有必要對設備進行深入研究,制定相應的工藝技術路線圖,通過基礎改造及系統優化,最終實現設備穩定運行,保證設備功能精度。

2840D數控系統應用分析及優化方法

2.1實現對鋼軌加工的精確定位控制,保證產品質量

數控系統對機床的位置精度進行檢驗、控制,從而保證機床的加工性能,而第一套測量系統中的夾送銀編碼器,第二套測量系統中的測量輪編碼器及定位光柵等都會影響位置精度的檢測。測量得到的位置偏差可以通過機床數控參數的誤差補償系統進行調整,最終保證鋸鉆機床的位置精度。有時室外溫度對鋼軌造成的溫差、壓縮空氣氣壓等外部條件也會對位置精度產生影響。

(1)使用高動態響應的多軸聯動控制及數控參數調整。

SINUMER1K840D是由PLC、NCU、MMC模塊組成的,其中驅動系統和數控系統集成在一起,通過設備總線連接,NCU單元還集成了840D數控CPU、PLCCPU,并帶MPI或PROfibuS接口、RS232接口,PCMC1A卡插槽等。

鋸鉆機床驅動系統共七組模塊,通過MPI總線接口與NCU相連,包括驅動模塊和電源模塊,依次控制一個鋸片SAW、兩對鉆頭(DRI、DRO)的位置及進給方向電機(FSA、FDI、FDO)及兩個鋼軌定尺進給電機(PRI、PRO)。同時將工藝軟件集成到系統中,其自動化控制滲透到每個加工環節。

鋸鉆機床定位系統為閉環控制,通過電機的編碼器作為位置定位元件,將位置數據發送至驅動模塊,完成對鋼軌長度定尺的定位控制。鉆機鉆孔時為實現入、出口鉆頭深度的位置調節,將電機位置編碼器及鉆桿調整桿上的兩個接近開關作為鉆軸的參考位置及保護位置。鋸鉆工藝參數輸入后,通過各鉆軸的編碼器定位標零。當出現位置偏差時,在工藝參數軟件內設置誤差補償,根據實際情況通過調整補償值將偏差糾正過來,并通過內部參數進行優化,實現多種工況的匹配,保證設備穩定運行,提高鋼軌加工速度和精度。

在機床調試中經常需要調整的參數主要有:36210(最大速度設定值)、36220(速度設定監控的延遲時間)、36400(輪廓監控公差范圍)、36200(軸速度極限)。

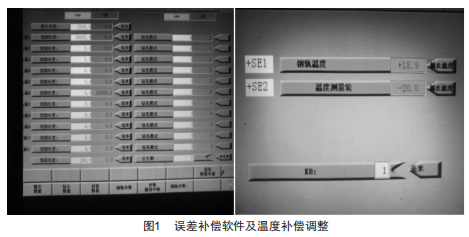

(2)機械磨損造成的位置精度偏差,也可通過定尺長度軟件進行調整,從而補償機床的位置精度。同時鋼軌溫差等外部條件發生改變,也能對精度產生影響,通過數據補償避免溫差對尺寸等影響,如圖1所示。

2.2確保極低的故障率,提高鋼軌生產效率

(1)根據機床的各種動作執行結構及檢測系統使用中暴露的問題,如鋸屑堆積卡阻,執行機構動作行程不足造成檢測位置報警等,進行位置改造,杜絕卡阻:進行行程優化改造,避免檢測報警:增加氣刀,調整氣路角度,減少鋸屑堆積,降低故障率。

(2)鋸鉆機床機械磨損,如夾送銀、壓下銀磨損,測量輪穩定性差引起的測量偏差、定位校正光柵故障等均對鋼軌長度定尺精度有著直接影響。經過工藝分析,加上現場設備的實際狀態反饋,通過解決以下問題來最終保證鋸鉆機床的運行穩定性,降低事故率:

1)送鋼銀道速度與夾送銀速度的匹配:

2)夾送銀磨損后輪廓公差補償:

3)定位校正光柵位置及響應精度:

4)夾送銀速度檢測、測量輪定位精度及校正光柵之間的配合:

5)調整銀道線水平度、對中夾緊,降低鋼軌平直度影響,杜絕鋸切時鋼軌應力無法釋放,夾持鋸片:

6)鋼軌在夾送銀中打滑造成編碼器丟轉引起的定尺不準:

7)水平夾緊、水平離位、垂直夾緊、夾送銀動作檢測結構安裝位置改造,便于日常點檢維護,避免鋸屑對執行機構動作的影響。

經過上述優化改造,設備能夠穩定運行,沒再出現過定尺不準的問題,且機械磨損引起的測量誤差也通過定期參數調整得到了保證,同時夾送銀、壓下銀、測量輪磨損下降了3/5,延長了相應結構的機械壽命,提高生產效率55%,降低事故率50%,將事故時間由30min/萬t降低到15min/萬t,保證了精確定位控制,實現鋼軌定尺誤差25m在±6mm,100m在±30mm,保證了產品質量。操作畫面遠程監控后,處理事故效率提高,能夠?qū)崟r(shí)監控所用機床運行狀態。

3結語

西門子840D數控系統因其功能強大、維護方便、程序設計簡單等特點,在各行各業中得到了廣泛應用。數控鋸鉆機床是現在國內鋼軌生產企業如攀鋼、包鋼等的鋼軌生產通用設備,本文對林辛格聯合鋸鉆機床進行的研究,可直接推廣,具有通用性,還可解決大量其他車床的類似問題。
