引言

旋轉機械遠程在線診斷系統經過十幾年的應用已經形成較為成熟的體系。但由于早期網絡帶寬相對較窄,原始數據需壓縮才能保證實時傳輸,僅能盡量保證主要故障頻率成分保留。隨著4G、5G等高速網絡技術的不斷應用,原始數據的遠程傳輸與分析成為可能。利用包含振動信號非線性的異常細節特征,可以捕捉到更為精準的設備故障早期萌芽狀態,同時,更大的數據量也對數據智能處理及其方法提出了更高的要求,僅憑傳統的人工方式進行篩選與分析已遠遠無法滿足。

1常用工業大數據處理方法

設備運行大數據處理,就是從海量的、模糊的、一般的數據中識別提取隱含在內需要人為分析查看分辨的信息。利用透平旋轉設備運行狀態數據,基于知識圖譜,可以對設備故障現象與振動數據的數值特征建立對應管理,固化為診斷規則存入決策機中,設備運行時一旦再次出現相應特征數據或在其閾值區間內,則會產生故障的預警,從而實現計算機對故障的主動識別與判斷。

1.1優化算法

大數據分析中常采用各類優化算法進行數據與模型的處理,如采用隨機梯度下降)stochasticGradientDescent)進行算法模型的優化。該方法將隨機與優化相結合,屬于梯度下降法的一種,適用于數據量較大且分散度大的問題。對每個優化問題定義一個目標函數f(w),梯度下降就是采用迭代的策略,從初始點w1開始,每一輪迭代沿著目標函數在當前點的負梯度方向增長特定的步長,直至最終下降到預設值,得到最優解w。

1.2分類模型

隨機森林是一個包含多個決策樹的分類器,其基本思想是訓練多個決策樹,每個決策樹基于有放回抽樣的方式隨機形成的一組訓練集)bootstrap取樣),用未抽到的樣本作預測,進行誤差評估。對每個決策樹的節點,隨機選擇若干個基于此節點的特征,根據這些數據特征,計算最佳的分裂方式。這樣,每棵決策樹都會完整生長而不會出現剪枝)pruning)。這種方法的優點在于:對于大量資料信息,可以產生高精確度的分類器,同時可以處理大量的數據。

1.3流形學習

流形學習的本質是從高維采樣數據中恢復出低維流形的結構,即找到高維空間中的低維流形,求出相應的嵌入映射,實現維數的約簡或者數據可視化。流形學習從觀測到的現象中尋找事實的本質描述,發現數據的內在規律。

1.4無參模型

傳統型數據挖掘模型一般都屬于有參模型,即模型中包含待定參數的函數形式。但對工業大數據而言,不設定參數的統計分析(無參分析,Non二parametricstatistics)會更有利于發現小概率的特殊事件。無參模型更加適用于海量數據母群體分布情況不明確的數據樣本,無參模型的特點在于減少或不更改建立的模型,具有一定的穩健性。

2大數據人工智能算法的構建

對于透平設備的故障大數據分析,僅采用單一的算法無法滿足不同階段的數據識別、統計及篩選需求。在機組調試及初始運行階段,沒有標定的故障數據,宜采用無參算法進行數據的分類與篩選,后期可采用隨機森林等決策樹輔助進行規則診斷。在設計搭建設備健康大數據平臺實現數據挖掘及自動診斷過程中,主要采用以下開發路線:

第一步,開發一套對機組運行數據的自適應監測機制,能夠自動對采集到的數據進行無監督學習,從數據本身的特征對設備運行是否平穩、波動大小、趨勢變化、數據真?zhèn)巍⒏蓴_信號、振動與工藝參數的關聯關系等作出判斷與篩選標定。

第二步,依據故障原理和專家經驗,將異常數據識別規則與大數據自學習得到的特征相結合,構建多個動態決策樹,應用隨機森林算法,實時對數據進行進一步的聚類與細分。

第三步,開發故障規則庫。根據機組自身結構參數、運行區域范圍與歷史運行數據,采用機理模型仿真的方式補充完整故障數據空間,窮舉機組可能發生的故障類型,對這些故障類型進行定量描述)提取其典型數據特征),構建故障數據分類器。

第四步,對每類故障進行影響因素分析,即故障追溯研究,充分挖掘產生故障的各類關鍵影響因素,并根據影響因素關聯相關數據庫。

第五步,提取數據庫中各類故障對應的每項數據,構建故障診斷模型,包括基于振動和工藝參數數值構建的數據分析模型、基于自適應包絡分析算法的圖譜識別模型等,并結合第一步建立的每類故障的規則庫和知識圖譜進行故障的診斷。

第六步,對故障進行統計與分布分析,并進行可視化展示,提供故障的解決措施,并為領導及管理層提供決策支持。

3應用效果

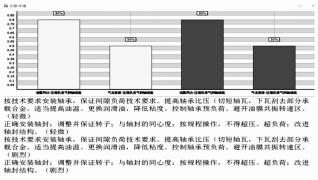

構建了陜鼓智能診斷系統平臺,對在線的300余套機組進行定期的數據監測與分析,篩選出異常數據機組,并給出推測的診斷結果,如圖1所示。從200個典型故障測試用例結果統計,準確率達到85%以上。

圖1  陜鼓智能診斷系統診斷結果界面

4結語

隨著工業互聯網技術的不斷發展,工業數據體量將越來越龐大,傳統的監測與診斷方法將逐步被基于人工智能的數據挖掘技術所替代。本文通過研發高通量數據專家診斷系統,闡述了在工業大數據環境下專家診斷系統的開發路線,為工業互聯網的應用落地提供了借鑒思路。
