1引言

近年來,我國經濟飛速發展,居民用電和工業用電不斷增長,人們對電能的需求不斷擴大,部分企業和個人把竊電作為企業和個人降低生產生活成本的手段,在利益的驅使下,違法竊取電力資源,給供電企業帶來了較大的經濟損失。本文通過對電能表原理、竊電手段進行分析,提出了竊電排查及防竊電的相關措施,為電力工作者分析了相關理論知識,有利于及時查處竊電行為,減少供電企業因竊電而造成的經濟損失。

1電能表結構原理

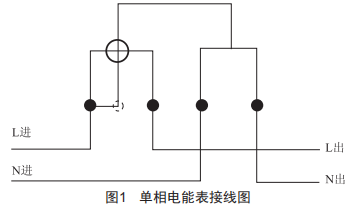

單相電能表接線圖如圖1所示。

電能表按其工作原理可以分為感應式電能表和電子式電能表,下面分別介紹這兩種類型電能表的工作原理。

1.1感應式電能表

電能表接入電路時,電流線圈和電壓線圈中有交變電流通過,這兩個交變電流分別在它們的鐵芯中產生交變磁通,交變磁通穿過鋁盤感應出渦流,鋁盤從而在磁場中受到力的作用而轉動,負載功率越大,通過電流線圈的電流越大,鋁盤轉動力矩越大,轉動越快,當轉動力矩與制動力矩達到平衡時,鋁盤勻速轉動,鋁盤轉動時帶動計數器,從而顯示出消耗的電能數值。

1.2電子式電能表

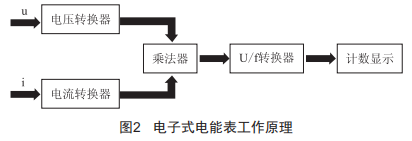

電能表接入電路后對用戶電壓、電流進行實時采樣,然后對采樣電壓、電流信號進行處理并相乘轉換成與電能成正比的脈沖輸出,通過計數器或數字顯示器進行用電量顯示(圖2)。

2竊電手段分析

竊電手段多種多樣,但最常見的就是從計量裝置的基本原理著手,電能表計量電能主要取決于電壓、電流、功率因數這三個要素,只要改變這三個因素中任何一個,就能使表計慢轉、停轉甚至反轉,從而達到竊電的目的。以下是幾種常見的竊電手段:

(1)無表竊電。違法人員在較隱蔽的地方直接從低壓配電線路接線竊電,該方法具有較強的隱蔽性,且不對電能計量裝置做任何改動,竊電后也很難發現竊電痕跡,是一種簡單但很難發現的竊電手段。這種竊電手法常出現在偏遠地區,竊電戶私接導線與配電線路接觸部分電阻較大,在電流熱效應下容易發生跳火斷股甚至斷線,具有較大的安全隱患,嚴重威脅用戶人身安全和線路的安全穩定運行。

(2)欠流法竊電。通過改動計量裝置電流線圈,分流流經電流線圈的電流,從而使電量少計或是不計。用電阻片插入電能表或?qū)㈦娔鼙韮?nèi)部的電流短接,電阻片與電流線圈并聯,負載電流大部分流過電阻片,只有少量電流流經電流線圈。電阻片電阻值越小,流過電能表電流線圈的電流就越小,電能表電能計量值就越小,竊電量就越大。

(3)欠壓法竊電。改變計量裝置電壓線圈,方法是在電壓線圈上串聯電阻片,電阻片電阻值越大,電壓線圈兩端電壓值就越小,電能表電能計量值就越小,竊電量就越大。

(4)移相法竊電。通過改動電能表線圈中正常電壓、電流相位,即改變電能表計量用電設備的功率因數,從而使表計慢轉,比如在三相三線電表負荷側A相接入電感進行移相。

(5)擴差法竊電。通過外部因素影響電能表正常計量,致使表計本身誤差擴大,如在電能表旁邊放置強磁場干擾電能表的CPU正常工作,影響電能表的正常計量,導致電能表不工作或間歇性工作,達到不計量或少計量的竊電目的。

3竊電排查方式

現階段,竊電行為可以說是供電企業比較難發現的問題,這不僅是因?yàn)楦`電手段的改進,也是因?yàn)楣╇娖髽I(yè)人力資源有限。通過對竊電手段及我國竊電案例的分析,筆者總結了以下幾種竊電排查手段,能夠及時發現并制止竊電行為,減少供電企業經濟損失。

(1)將線損計算與竊電相結合。充分運用計量自動化系統、低壓集抄等智能電網建設成果,開展線損日監控,實現集抄臺區日線損監控,準確定位高損臺區日線損異動和用戶電量異動相吻合的高異常情況,可快速抽取樣本進行現場核實,確認是否無用電,是否違規轉供電或外接公線用電等。該方法不用安排大量人員進行撒網式竊電排查,節省人力資源成本,能及時發現有竊電嫌疑的用戶。

(2)用電突擊檢查。通過不定時、不定期的突擊檢查大客戶用電情況,既能及時發現竊電行為,也能對其他竊電戶造成較大的心理壓力,使他們因害怕被發現而不敢輕易竊電。

(3)定期檢查。每季度定期檢查所有用戶電能表箱封印有無被破壞,電能表接線有無遭到改動,若被破壞,則進行詳細檢查,以及時發現竊電行為。

(4)對大用電用戶對照容量查看電量。了解工廠設備信息和企業生產情況,通過計算了解企業大概用電量,建立用戶用電信息檔案,然后對比電能表用電量,對差別較大的用戶上門核查。

4竊電防范措施

4.1技術措施

(1)使用可報警封印,正常開啟封印需要供電企業授權,當封印非正常開啟或破壞時,會上傳報警信息至供電企業,供電企業能根據報警信息及時安排人員進行檢查,從而及時發現竊電行為。

(2)電能表電流輸入、輸出接線分別加裝一個控制器,正常工作時兩條線上的電流大小相等、方向相反,在互感器中感應的信號相互抵消,輸出信號為0。當用戶采用各種手段竊電時,進出線電流不一樣,兩條線上的電流不相等,超過一定值時,繼電器就跳閘斷電。該功能同樣也適用于漏電保護,所以不管是漏電還是竊電,電能表會立即斷電,既有一定的漏電保護功能,也具有防竊電功能。

(3)對居住密集區域居民用電實行集中裝表,將所有電能表統一裝在一個表箱內,并對電能表屏柜加封加鎖,讓用戶無法接觸電能表和二次接線,杜絕用戶可能的竊電行為。

4.2組織措施

完善反竊電機制,建立一支高素質、使命感強、高度負責的用電稽查隊伍。加大對查處竊電和違約用電的考核力度,對內部員工參與竊電或違法用電的行為絕不放過,對相關人員加重處罰。實行反竊電與線損考核相結合,充分調動每一位營銷員工的積極性,以班組為單位發動大家一起查找"竊電點",針對問題提出防范措施,把自身漏洞減少到最低限度:加大社會宣傳力度,既宣傳違法用電所需承受的法律后果,也宣傳違法用電所存在的人身傷亡風險及設備安全風險,樹立用戶合法用電的觀念,提升用戶合法用電的意識。

5結語

隨著我國經濟的高速發展,人們對電能的需求進一步擴大,竊電技術越來越先進,供電企業每年因竊電所遭受的經濟損失也越來越大,因此如何有效防止竊電是供電企業提高經濟效益,促進電力事業可持續發展所面臨的重要問題。本文通過對竊電手段、竊電排查方法及防竊電措施進行初步分析,為電力工作者做好防竊電工作提供了一些思路。供電企業還需進一步提高防竊電技術水平,以達到減少經濟損失、維護良好的電力發展秩序的目的。
