引言

變電站直流系統是十分重要的獨立電源系統,其具有電壓穩定、不接地、不間斷、大電流等特點,為電力系統的控制回路、信號回路、繼電保護、自動裝置及事故照明等提供可靠穩定的不間斷直流電源。在發電廠、變電站、UPs系統等多種場合,重要設備與應急使用都必須保證不間斷供電,而蓄電池組正是交流失電或其他事故時負荷唯一的能源供給,是保證不間斷供電的關鍵設備。變電站用的蓄電池組是由單只電池串聯構成110V或220V的直流系統,由一臺充電機對整組電池充電,蓄電池之間的內阻不同、特性不同等因素會導致電池過充和欠充問題嚴重,造成個別電池的容量不一和壽命提前終結等現象。

隨著變電站直流系統投運時間的不斷增加,蓄電池長期充放電,直流系統中暴露的問題也屢見不鮮,其中最突出的在于:蓄電池組會出現較多單體電池過充電或過放電,造成個別電池容量落后、劣化,出現一致性差異,最終導致整組蓄電池性能下降。

為了提高蓄電池的運行效率,減少上述問題的發生,目前站內廣泛采用的改進措施主要分為以下三種:(1)人工對落后的單體蓄電池活化,也就是通過活化儀對單只電池進行充電、放電。對電壓高的電池進行放電降壓,對低電壓蓄電池進行補充電,以延長蓄電池組的使用壽命。(2)對蓄電池進行核對性放電,使電池組的充電和放電在一個周期內進行,但這種做法很難實質性地對單體電池進行有效均衡。(3)通過內阻測試方法,測量到內阻差異較大的電池時進行更換。在現場工作中,變電檢修人員更多地采用將劣化蓄電池退出運行并運回實驗室后利用活化儀對其進行活化處理,該方法在取得一定成效的同時,也存在投退蓄電池組的風險以及活化周期長、工作效率低等弊端。鑒于當前工作現狀,為了提高蓄電池運行效率,保障電網安全運行,提出一種能在線實現電池均衡,使電池在充放電管理過程中有效控制其充放電電壓和電流、上位機能無線接收各單體電池的電壓數據并分析處理的蓄電池均衡優化裝置。

1解決方案設計

1.1帶無線數據傳輸功能的蓄電池過充控制器

本裝置采用最新無線通信技術,通過主控設備設置均衡本論文由中山供電局"變電站直流系統定檢維護組合工具"項目資助電壓,通過高精度的電壓采樣和設置值的對比,自動控制恒流源,裝置使用時可在整組蓄電池中開辟另一條充電的恒流通道,對流經每個單體電池的充電電流路徑進行改變,從而使得不同性能差異的電池都達到良好的充電狀態,最終實現將整組蓄電池做一次全優化處理。在主控設備中可以查看所有蓄電池的充放電歷史數據,數據可導出至轉換軟件生成報表并分析均衡效果,達到提高變電站維護人員工作效率和延長蓄電池使用壽命的目的。

該裝置主要是由供電回路、主控制器、電壓采樣、模數轉換、無線通信和均衡控制構成。供電回路從蓄電池取得電源為整個裝置提供電源:電壓采樣從蓄電池取得電壓模擬量,通過數模轉換成數字量供主控制器采集電壓:主控制器通過無線通信得到均衡設置電壓,通過均衡控制單元控制蓄電池的均衡狀態,從而實現對蓄電池的均衡調節。

1.2均衡裝置功能及原理

本裝置ARM主控制器采用sTM32F101系列處理器,專為要求高性能、低成本、低功耗的嵌入式應用設計,ARM32位Cortex-M3CPU,最高工作頻率72MHz,1.25DMIPs/MHz。單周期乘法和硬件除法,片上集成32~512kB的Flash存儲器、6~64kB的sRAM存儲器。時鐘、復位和電源管理:2.0~3.6V的電源供電和I/0接口的驅動電壓。上電復位(P0R)、掉電復位(PDR)和可編程的電壓探測器(PVD),4~16MHz的晶振,內嵌出廠前調校的8MHzRC振蕩電路,內部40kHz的RC振蕩電路,用于CPU時鐘的PLL,帶校準用于RTC的32kHz的晶振。電源芯片采用LT1615,它是采用5引腳s0T-23封裝的微功率DC/DC轉換器。LT1615專為具有350mA電流限制和1.2~15V輸入電壓范圍的較高功率系統而設計,在沒有負載時,兩個器件的靜態電流均僅為20uA,在停機時則進一步減少到0.5uA。電流限制、固定關閉時間控制方案保存工作電流,使得器件在很寬的負載電流范圍內具有很高的效率[2]。由于具有36V開關,利用簡單的升壓拓撲結構就能輕而易舉地產生高達34V的高電壓輸出,而無需采用昂貴的變壓器。LT1615的400ns低關閉時間允許用戶采用微型電感和電容器,從而在對空間敏感的便攜式應用中,將器件的電路板占位面積和系統成本降至最小。本裝置采用的模數轉換器AD7705為完整16位、低成本8-A型ADC,適合直流和低頻交流測量應用,其具有低功耗(3V時最大值為1mw)特性,因而可用于環路供電、電池供電或本地供電的應用中。片內可編程增益放大器提供1~128的增益設置,無需使用外部信號調理硬件便可接收低電平和高電平模擬輸入。

1.3工作原理分析

充電機為直流系統主電源,滿足直流負荷需求,蓄電池組作為備用電源確保充電機故障后直流母線不失壓,為直流負荷提供臨時電源。正常情況時,蓄電池組工作在浮充狀態下,由充電機提供穩定的浮充電流。

當蓄電池組完成核容試驗后,充電機完成對其補充電。在充電工作開始前或站端蓄電池組端電壓嚴重參差不齊時,將調壓器置于每個單體兩端,對整組電池進行充電維護。由于單體本身特性的差異,在充電過程中各單體的端電壓會出現參差不齊現象。當單體電壓超過上門檻值時,該單體調節器導通,為整組充電回路提供旁路通道,使整組中其他欠充單體繼續補充電。

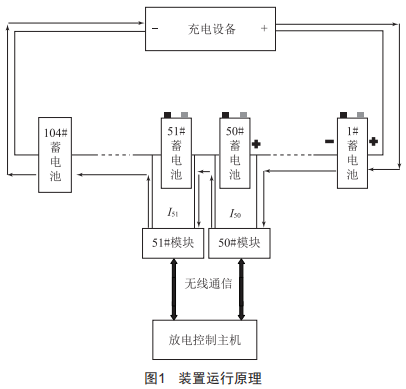

當充電機出現輸出故障時,整組電池失去充電電源,此時處于導通狀態下的調節器會對該單體放電,直至其端電壓低于下門檻值時調節器截止,避免出現單體過放現象。正常情況下整組電池中如存在荷電態不一致電池,會使得單體電池滿充時間不一致,較快得到滿充的電池會使得其他慢充電池得不到繼續充電,導致整組中單體電池容量不一致,長期下去勢必出現過充和欠充現象。而使用本裝置后,在充電機輸出電壓(設定為各調節器均導通值)穩定的前提下,如圖1所示,此時#50單體端電壓超過上門檻值的調節器導通,提供旁路通道(電流I50)使其他欠充單體繼續充電:#51單體經補充電后端電壓升高,當達到上門檻值后其調節器導通,繼續提供旁路通道(電流I51)使余下欠充單體補充電,如此直至各單體的調節器均達到上門檻值而導通,最終將各單體電壓鉗至預期值,提高了整組電壓均衡度,能夠避免過充或欠充對單體性能(壽命)的影響,同時實現蓄電池組容量的提升。

2優勢分析

本裝置和主控裝置之間為無線通信,主控設備配備一個無線接收模塊,均衡模塊能實時采集蓄電池電壓發送給無線通信模塊,通信模塊發送數據到放電儀主機。所有的無線通信模塊采用nRF905無線模塊,即由挪威NoRDIC公司出品的低于1GHz無線數傳芯片,主要工作于433MHz、868MHz和915MHz的IsM頻段,非常適合用于低功耗、低成本的系統設計,通過sPI接口與主處理器連接,最大發射功率可達到10dB,待機模式下電流僅為12.5μA,空曠地帶通信距離可達到100m。裝置配有一個8位撥碼開關,最高可設置地址255,最高支持256個單體裝置。通過不同的撥碼設置控制裝置的地址,從而識別裝置對應的電池序號。均衡調節器采用的LT1083,是7.5A低壓差正可調穩壓器,專為以高于現有器件的效率來提供7.5A、5A和3A輸出電流而設計。所有內部電路均為能夠在低至1V的輸入至輸出差分電壓條件下運作而設計,并且把壓差電壓作為負載電流的一個函數擬訂了全面的規格。壓差在最大輸出電流條件下保證為1.5V(最大值),并在較低負載電流時有所減小。片內修整把輸出電壓準確度調節至1%。對電流限值也進行了修整,從而最大限度地減小了過載條件下穩壓器和電源電路上承受的應力。

3應用效果

本裝置可以自動檢測蓄電池組各個單體電池的電壓,無論在電池充電還是放電時,都能自動均衡每一節電池的電壓,在線對運行的蓄電池組的傳統充電方式進行優化,使每節電池都處于相同的工作狀態,通過使用先進的微機數字控制技術和電力電子技術來自動對性能偏弱的電池進行在線活化,從而使得每一節電池電量基本一致,避免蓄電池在充放電過程中出現過充電、過放電現象,讓蓄電池組始終保持在最佳運行狀態,提高了蓄電池設備運行可靠性,延長了蓄電池使用年限,降低了電池的更換成本。

4結語

本文提出的在線式整組蓄電池無線均衡裝置能夠有效解決當前變電站直流系統蓄電池維護工作效率低、難度大的頑疾,整組維護效果也大大優于單體電池活化。另外,數據在線監測與分析也提升了變電站維護水平,為今后變電站智能運維提供了可靠的數據支撐。該裝置應用于整組蓄電池維護,在電力行業及相關蓄電池應用場所具有較大推廣價值。
