0引言

某大型發電企業(2×600Mw火電機組)建有1座22okV升壓站,按標準建設了電力監控系統,為了進一步提高電力監控系統的網絡安全防護能力,在公司涉網電力監控系統中部署了網絡安全監測裝置,實現對網絡安全事件的實時管理和監控。

1部署網絡安全監測系統的必要性

隨著計算機技術、通信技術和網絡技術的發展,電力系統自動化水平不斷提高,現在電力生產一刻也無法離開電力監控系統網絡,層出不窮的病毒、黑客攻擊、部分人為差錯導致的安全事件都可能造成電力監控系統故障甚至導致電網、設備事故,這就對電力監控系統網絡安全提出了新的要求。

火電企業電力監控系統中涉網設備主要有交換機、路由器,各業務的服務器、后臺電腦等也部署了防火墻、入侵檢測IDs系統、安全審計系統等網絡安全設備,雖然有大量的網絡安全設備,但仍存在一些問題?，F(xiàn)有電力監控系統網絡安全存在的問題和不足如下:

(1)原有的入侵檢測系統等網絡安全設備獨立運行,呈現"孤島"式分布,相互之間缺少協作,安全數據沒有得到有效共享和關聯。

(2)安全事件發現、響應及處理能力相對薄弱,通過人工對安全系統大量信息、數據進行分析,無法及時發現內網安全事件。

(3)沒有對電力監控系統網絡安全進行實時管理和監控的系統,無法保證安全事件得到及時發現、分析及處理,無法滿足當前日益提高的網絡安全管理要求。

2網絡安全監測系統設計及應用

網絡安全監測裝置在現有電力監控系統及其安全防護設施的基礎上,采集涉網的變電站站控層、涉網區域的服務器、工作站、網絡設備和安防設備自身感知的安全數據及網絡安全事件,實現對網絡安全事件的本地監視和管理。

2.1網絡安全監測系統監測采集范圍

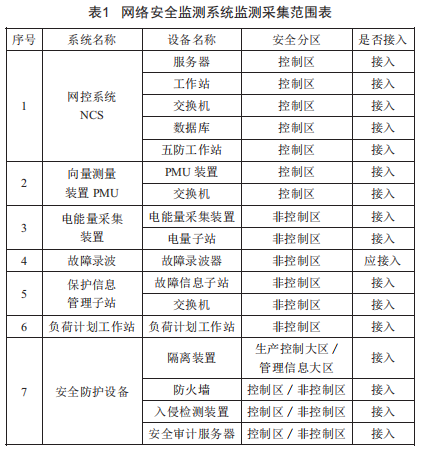

根據企業電力監控系統實際情況,網絡安全監測系統采集范圍為涉網部分的電力監控系統。按照《電力監控系統安全防護規定》(發改委2o14年第14號令)第十四條,采集范圍為網絡計算機監控系統、向量測量裝置PMU、電能量采集裝置、調度計劃終端、故障錄波系統裝置、保信子站系統等涉網設備,覆蓋主機設備、網絡設備、通用及專用安防設備。具體如表1所示。

2.2網絡安全監測系統網絡拓撲

根據企業網絡安全分區和網絡連接實際情況,為確保安全I、Ⅱ區網絡之間無物理連接,在安全I、Ⅱ區各部署1臺網絡安全監測裝置,對企業安全I區、Ⅱ區的網絡安全信息進行采集,通過調度數據網實時、非實時VPN上送網絡安全管理平臺。

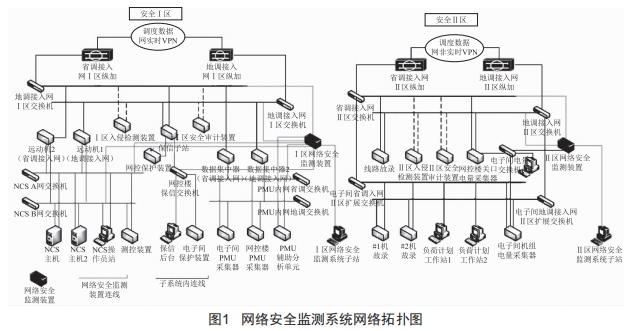

根據需要,在本地新增兩臺人機工作站(分別部署于I區、I區,顯示器共用一臺,通過共享開關切換),承擔數據庫存儲兼本地監視功能,用來存儲監測裝置采集到的監視對象運行信息、操作信息及告警信息,實現安全監視、安全告警、安全分析以及安全審計功能,展示本地網絡安全信息。最終網絡安全監測系統網絡拓撲圖如圖1所示。

2.3數據采集內容

數據采集實現對調度相關系統和調度廠站設備中的主機設備、網絡設備、安防設備安全信息的采集。

2.3.1主機設備

工作站/服務器的運行狀態、用戶登錄、操作信息、移動存儲設備接入、網絡外聯等事件信息。

2.3.2網絡設備

用戶登錄、操作信息、流量信息、配置變更、網口狀態等信息。

2.3.3安防設備

用戶登錄、運行狀態、配置變更、安全事件等信息。

2.4數據采集方式

2.4.1主機設備

在服務器、工作站上部署網絡安全監測代理程序(Agent,也稱"探針)),將采集的網絡安全信息發送至監測裝置。監測裝置作為服務端監聽主機設備的連接請求。

2.4.2網絡設備

(1)通過1NMP/TRAP協議被動接收交換機事件信息:

(2)通過1NMP協議主動從交換機獲取所需信息:

(3)通過日志協議(sys1og)采集交換機信息。

2.4.3安防設備

通過裝置自身日志協議(sys1og)將數據傳至監測裝置。

3系統投運后帶來的提升

3.1提高了發現網絡安全風險的及時性

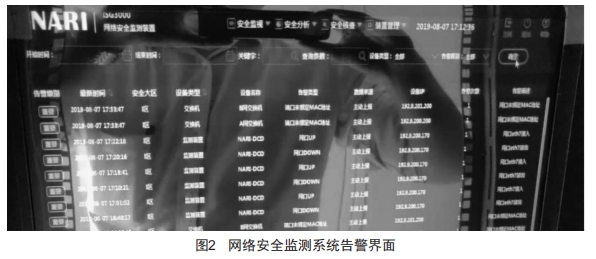

通過在主機設備安裝網絡安全監測代理程序(Agent),實現了對操作人員、主機以及其他設備的操作行為監視,可及時發現不經許可的非法操作,通過1NMP協議實現了對交換機等網絡設備接入的監視,可及時發現未經許可的非法網絡連接。網絡安全監測系統實現了對電力監控系統整體安全運行情況的實時監視,能及時發現各類網絡安全風險,并發出告警信息提示相關人員進行處理,如圖2所示。

3.2減輕了專業人員的工作量

由于網絡安全監測裝置將各服務器、主機、網絡安全防護設備的信息整合在一起,專業人員重點對網絡安全監測裝置信息進行檢查、分析、判斷,就可替代原先對每臺主機電腦、設備的檢查,工作量減少70%以上。

3.3降低了對專業人員的技術要求

由于網絡安全監測裝置對接入系統的安全運行信息進行了分析,給出了網絡安全風險的初步判斷,例如交換機均采用Linux系統,原來日常檢查需使用各種命令進行,現在通過網絡安全監測裝置即可得到分析結果,降低了對專業人員的技術要求,避免了因人員技術水平不足導致的網絡安全風險。

4系統安裝需要注意的幾個方面

(1)網絡安全監測裝置是用來提高網絡安全防護水平的,不能影響到原有系統的正常運行。因此主機設備的網絡安全監測代理程序(Agent)宜由主機設備廠家進行提供及安裝,主機設備廠家不能提供網絡安全監測代理程序的才由網絡安全監測系統廠家提供,并經主機系統廠家進行兼容性檢測正常后方可安裝并使用。

(2)由于網絡安全監測代理程序(Agent)與主機的網卡MAC地址、操作系統等設備碼進行了唯一性綁定并授權,當主機故障更換后原有的Agent將失效,在主機的操作系統升級、硬件更新等情況下要同步考慮Agent的更新。

(3)如果網絡安全監測裝置的網口數量無法滿足所有涉網電力監控系統的接入需求,可以考慮外接交換機,通過在交換機為每個獨立業務系統劃分VLAN的方式接入網絡安全監測裝置。

5結語

網絡安全監測系統使電力監控系統的網絡安全管理從"靜態布防、邊界監視)向"實時管控、縱深防御)轉變,其將各種網絡安全防護手段有效結合在一起,有力提升了電力監控系統的網絡安全防護水平。
