1BIM技術概述

1.1BIM技術的效用

BIM(Building1nformationModeling)運用信息技術將建筑工程項目各類相關信息融入到一個三維結構信息數據庫中,并根據數據結果對建筑工程項目進行設計、施工和運維管理。其核心內容即通過構建模型,運用數字化技術合理的繪制形成一個較為完善的施工數據庫,以此達到保障工程質量的目的。

BIM技術能夠很好地完成建筑信息集成等相關輔助工作,因此它被廣泛地應用于全球的施工企業,并且受到一致好評。無論是前期設計、施工及完工,還是投入使用后的后期維護,通過該技術的信息融合都可以得到很好的保障。所以設計人員、施工團隊和后期使用者都可以使用BIM技術來協助工作,達到降低成本、加快施工速度的目的。我們有理由相信,隨著科學技術水平的不斷提高,BIM技術在企業發展中還可以發揮更大的作用。

1.2BIM系統化的應用

有很多人認為BIM僅僅是一個可以替代CAD的三維建模軟件工具,但事實上,這兩者之間還是有許多差異的。例如我們可以利用BIM技術來完成工程信息的整合、對設計流程進行完善等,但CAD軟件只是在繪圖工具以及繪圖方式方面做出改變,而對于工程的流程、二維圖紙到三維模型的轉變是缺失的,在這方面,CAD軟件所表達的內容更接近傳統手繪圖紙所表達的內容。還有,BIM技術包含的是一個工程體系,具有完整性,因此,BIM技術在工程中有很廣闊的應用空間,而不僅僅是進行建模設計、普通繪圖。

以下我們整理出三點BIM技術在工程建設中的應用優勢:

一是提升設計水平。部分設計僅依靠二維空間無法完成,而通過三維模型的建立,可以使設計效果更加直觀。通過BIM技術的三維模型,不僅可以使施工管理人員更加了解整個設計構成,對項目的宣傳匯報、多方監督也有很大幫助。因?yàn)橥ㄟ^(guò)三維模型的建立,不同領域的專業人員都可以對效果圖進行分析,從而可以在各個不同方面都得到反饋,有效且完全地解決隱患問題。

二是優化施工流程。通過對結構進行分析和運算,我們可以在施工前得到精確的預算,從而減少浪費。

三是帶來更多的經濟效益。通過建立出動態模擬圖、認證分析流程圖以及施工結束后大概的維護位點等方式,有效預判出存在的漏洞或不必要的支出,從而降低了成本投入,質量也得到更加有效的保障,使后期效益有顯著的提升。

2BIM技術在配網工程中的應用

2.1配網工程概況

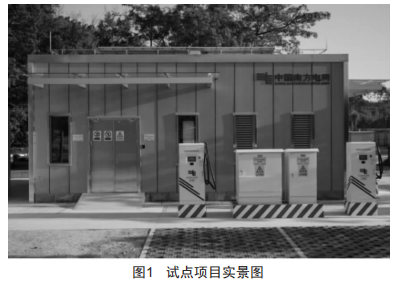

圖1為江門市蓬江區環市街群星丹井股份合作經濟社業擴配套工程,該項目是南方電網公司2018年新技術應用試點項目,試點內容主要包括裝配式建筑技術、BIM建模技術(廣東電網公司唯一試點項目)、戶用光伏一體化電源接入與測控裝置技術。項目新建配電房1座,630kVA油浸變壓器2臺,高壓環網柜6臺,直流屏1套,低壓開關柜7臺,安裝60kw直流充電樁2套,發電車應急電源快速接入箱1臺,5.5kw光伏發電系統1套,智能監控設備1套。整體采用裝配式鋼框架主體以及墻板圍護結構,外墻板采用成型水泥纖維板,內墻面采用成品輕質復合墻板,屋面采用樓承板＋現澆碎屋面,施工簡易、防水效果好,施工周期比傳統混凝土框架結構縮短38天。配套建設配電房屋面光伏發電、電動汽車充電樁新能源設施,符合綠色電網及新能源發展戰略。應急電源快速接入箱縮短了客戶停電時間,提高了供電可靠性。應用"云大物智移"技術,通過設備狀態檢測等綜合感知系統及基于圖像信息的可視化運行管理系統等智能巡檢系統實現配電房管理精益化。

2.2BIM技術的具體應用

盡管BIM有著許多優點和價值,但就當前情況而言,BIM在我國建筑企業中的應用仍然不夠廣泛。大部分建筑企業仍舊對BIM技術抱有一定的抵觸心理,一部分原因是應用BIM技術需要在前期投入配備大量專業設備、引進技術人才,同時還需要摒棄原有的技術,消耗大量人力、物力。因此在試點項目中,人才和設備的投入是整個項目投入占比最多的內容。當然,還有許多企業認為沒有這個必要。一是舊有的技術不但成熟,而且專業工程師操作也更加熟練,不會有太大操作失誤的風險。另外,有38%的企業認為缺乏政策法規、BIM標準規范,阻礙了BIM實施。然而這些想法都是不正確的,建筑企業應當與時俱進,改變舊有的建筑模式,將更多的新型技術運用到日常生產中去。

江門配網率先作為試點應用BIM建模技術,總體思路為:前期收資及軟、硬件環境布置一制定應用方案一各專業BIM建模一整合模型并進行碰撞檢查一深化設計形成工程模型一使用工程模型開展現場施工管理工作一竣工模型移交江門供電局。

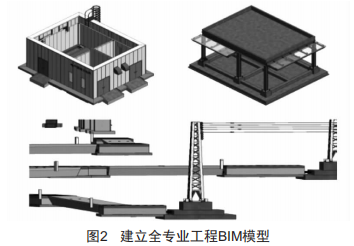

運用BIM技術建立如圖2所示的建筑、結構、電氣等全專業工程BIM模型,通過全專業碰撞檢測實現工程設計圖紙優化。應用模型開展圖紙會審、施工技術交底、智能頭盔可視化管理,提高施工現場安全、質量管理水平。在應用BIM建模技術的基礎上,對施工過程進行全過程管控,通過BIM技術,實時對施工進度中遇到的技術性問題進行建模修改,遇到關鍵建設節點時,先進行碰撞試驗,可行性分析通過后進行現場施工,大大減少了施工所耗費的時間,并且通過科學的論證,大大加強了配電站的安全性及穩固性。

在傳統的建筑設計中,設計師一般會以二維CAD技術為中心進行設計。也許在過去的建筑要求下,這種技術的應用對需求來說是綽綽有余的,但隨著時代的發展,尤其是配網工程技術的革新,在設計階段企業便將會面臨更加復雜的情況。而B(niǎo)IM技術的應用為人們提供了

一個統一的技術平臺,利用三維集成設計,使得設計中的各方面信息點的轉遞與轉化更加方便與快捷化。BIM技術這個平臺讓多專業與學科可以相互協作,進而實現了設計方面更加全面化。

更有意思的是,BIM技術還有動畫的功能,可以實現建筑設計的項目和功能更直觀化的表現,從而有助于人們能夠更好地去了解設計意圖和幫助設計師獲取多方面的設計建議,從而對其進行修改,達到更加優化的目的。

2.3BIM技術在配網工程中應用的優勢

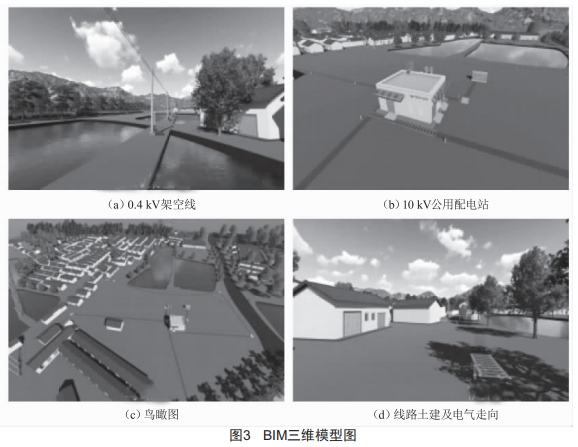

BIM技術在配網工程中應用具有很大的優勢。首先,BIM技術的應用可以提高設計效率。BIM技術在設計上的應用更多方面相當于一種固定模式,而固定模式下模型的生成,極大程度上減輕了工作人員的工作量,從而提升了設計效率。其次,在工程中很好地利用BIM技術可以減少因人為因素導致的漏洞。如圖3所示,通過三維模型的建立與展示,建筑施工人員能夠?qū)δＰ瓦M(jìn)行深入的分析,從而提前了解工程中的施工難點,作出合理規劃。而對于可能存在的風險和問題,也能盡早提出預防或解決方案,從而將施工風險降到最低。而設計人員也可以通過這個方式與施工人員進行溝通,獲取改進建議,使得設計方案更加合理化。

3結語

BIM技術作為新型的數字化工具,正引領著新一輪的革命,是人們面對復雜化的建筑工程行業所必須采用的方法。它在配網工程中的集成應用,可以起到改善施工質量、保障安全管理以及提高運營維護管理水平的作用,使得建筑工程項目能夠?qū)崿F(xiàn)資源的合理、有效利用。隨著我國的大力推廣和應用,在一步步的摸索中BIM技術正不斷得到完善,相信越來越多的工程建設會將BIM技術應用到其中去,提高管理水平,高質量、高效率地完成工程項目,使得建筑工程行業向科學、可持續發展的方向前進。
