1一次風機參數

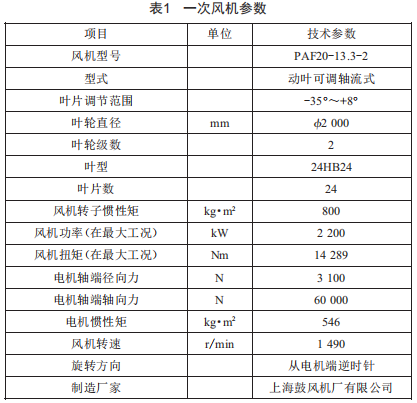

一次風機參數如表1所示。

2事件經過

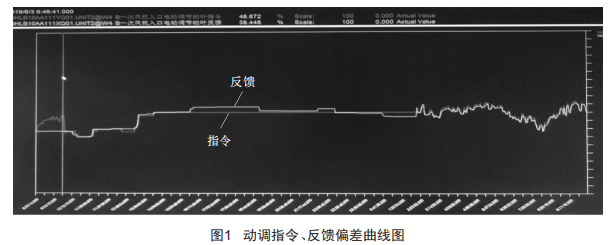

2019-06-03T08:40,一次風機動調指令48.6%,反饋38.4%,指令與反饋偏差不斷增大,反饋已明顯不跟蹤指令,如圖1所示。就地檢查一次風機控制油壓3.2MPa正常,就地手搖B一次風機動調開關正常,遠方、就地電動均無法操作。

3檢查經過

(1)檢查一次風機故障指示燈熄滅,故障代碼為"電機過熱":故障指示燈40熄滅,故障代碼為"過力矩報警"。就地手搖電動執行機構,執行機構可以動作,確認為誤報警,消除報警后,就地操作、遠方電動操作不動。

(2)檢查執行機構電機線圈阻值170Q,直阻平衡,對地絕緣>500MQ,電機線圈正常。操作執行機構,固態繼電器有輸出電壓,排除電源板、控制板故障。

(3)拆解執行機構后,骨架油封正常,檢查發現電機轉子驅動齒輪斷齒兩顆,如圖2所示。

4原因分析

(1)一次風機操作不動的原因:電機反向動作、電機空轉、電機過熱:電機正向動作,但斷齒卡在驅動盤中,電機過力矩。

(2)電機轉子驅動齒輪斷齒原因:一次風機動調死區過小(0.5%),提高了精確度,但執行機構穩定性變差,執行機構調整頻繁,在同樣開度下頻繁小幅度動作,集中在幾個齒端受力,故疲勞斷裂。

5下一步處理及防范措施

(1)將一次風機動調死區設置為1%,小幅度頻繁調節現象消失。

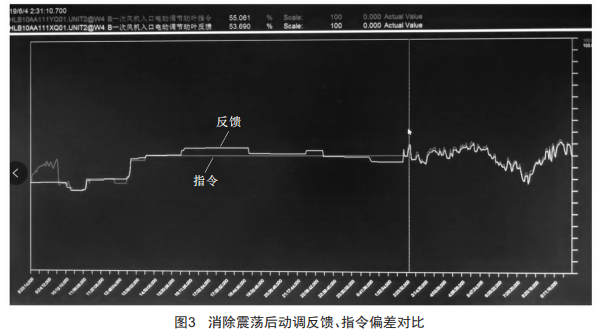

反饋指令(2)檢查所有電動調節執行機構反饋,除一次風機有同樣問題外,其他設備未發現異常。6月0日下午,將一次風機死區從0.5%改設為1%后,震蕩消除,如圖3所示。

(3)做好重要執行機構轉子、齒輪備品儲備,利用機組停機機會,檢查一次風機執行機構轉子、齒輪,發現異常及時處理。

(4)在執行機構臺賬中記錄死區、力矩等重要信息,重點關注調節精度高、死區小的執行機構。利用機組大小修,對檢修過的執行機構加入震蕩檢查、死區調整項目。

6結語

本文以一次風機動調調整不動事件為例,結合現場實際,對調整油壓、動葉死區等情況進行了詳細分析,最終經調整動調死區,有效解決了動葉調整不靈敏、調整頻繁的問題,可供同類型風機借鑒并有效預防類似問題的再次發生,確保了風機運行工況穩定,進一步保證了整個機組運行的安全性、穩定性、經濟性。
