1燒結L2管理系統概述

為配合某鋼廠三級系統和綜合二級系統信息化建設工作,滿足燒結生產的工藝監控需求,實現煉鐵作業部范圍內的生產管理功能,我公司開發了燒結L2管理系統軟件。該軟件通過以太網新接口采集L1控制系統數據,存儲在二級數據庫中,通過對數據的挖掘整理,將有用信息發布到二級系統客戶端,并按公司綜合二級系統要求,上傳燒結生產管理數據。軟件程序采用模塊化結構設計,結構清晰,功能劃分合理,接口完善,既有利于二次開發,又便于軟件的維護。燒結L2管理系統軟件利用wPF界面、oracle數據庫、VMware虛擬化平臺,具有良好的可靠性、開放性、擴展性。

2燒結L2管理系統的硬件架構

該系統采用C/s結構方式,選用一臺高性能的容錯服務器部署VMwareEsxiandvsphere虛擬化平臺。在虛擬化平臺中搭建數據采集機、數據庫服務器、數據通信機。數據庫服務器負責數據存儲和計算,數據采集機負責與一級系統的通信,數據通信機將燒結L2管理系統挖掘整理的數據發送到綜合二級系統。燒結L2管理系統使用一臺工控機顯示客戶端界面。燒結車間管理系統也可通過網關訪問L2管理系統。服務器和客戶端的配置如下:

機架式服務器采用HPProLiantDL80Gen9。

操作顯示終端采用研華IPC-610工控機。

服務器的一個網口連接燒結L1網絡,供數據采集虛擬機與L1系統的HMI通信:另一個接口接入L2網絡交換機,數據通信虛擬機通過L2網絡的網關與企業綜合二級系統通信。

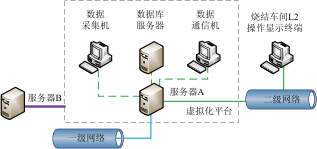

燒結L2管理系統的硬件及網絡架構如圖1所示。

圖1虛擬機技術下的燒結L2管理系統硬件及網絡架構

3燒結L2管理系統的開發平臺

軟件開發平臺采用Visualstudio2013版本,基于NETFramework3.0,軟件界面框架使用wPF。它提供了統一的編程模型、語言和框架,使界面設計人員與程序開發人員的工作劃分更清晰:同時它提供了全新的多媒體交互用戶圖形界面。

數據庫采用oracle11g。本軟件通過對L1系統數據的存儲和挖掘整理,在數據庫中建立了5大類16張過程數據表。過程數據表如表1所示。

L2管理系統與L1系統的通信接口采用oPC。數據采集虛擬機通過oPC接口訪問L1系統HMI的winCC數據,并將數據記錄在數據庫的原始數據表中。L2系統在對原始數據表挖掘整理后,定期刪除原始數據表中的過期數據。

L2管理系統與綜合二級系統的通信采用oracle數據表。綜合二級系統通過oracle中間表將設定值下達給L2管理系統,并讀取L2管理系統中間表上報的生產管理數據記錄。

4燒結L2管理系統的軟件功能

燒結L2管理系統具有9大模塊。每個模塊含有不同數量的子模塊。L2管理系統通過對原始數據的整理和挖掘,生成指導生產過程和生產維護的18種報表。同時,分析生產過程數據,發現燒結生產過程中的異常情況,分級通知并上報。

4.1登錄模塊

登錄界面為軟件首頁。用戶可測試通信鏈接、登錄軟件并修改密碼。

4.2系統配置模塊

系統配置模塊包含用戶組管理和用戶管理兩個二級子模塊。

4.3設備明細管理模塊

設備明細管理模塊的設備明細列表框中顯示EAM(EnterpriseAssetManagement)系統中所有燒結車間的設備。用戶雙擊某設備,該設備信息將顯示在上方設備信息修改欄,用戶修改完設備名稱、設備編碼和設備標號后,點擊"修改"按鈕,該設備的EAM信息將更新。

4.4物料管理模塊

物料管理模塊包含配料料倉物料批次號、變料通知單、物料統計表、含鐵原料檢化驗信息、料單下達5個子模塊。

配料料倉物料批次號子模塊,顯示燒結機配料料倉和燃料破碎料倉的物料信息。物料信息框顯示料倉編號物料名稱、物資編碼和批次號。點擊某料倉信息,顯示該料倉的所有信息,用戶可修改并更新該料倉的物料信息。系統記錄更改的時間,并將最新配料料倉物料批次號信息發送給綜合二級系統,供公司及上游原料場使用。

變料通知單子模塊顯示燒結機配料料單信息和添加界面。

物料統計表子模塊顯示燒結機某一起止時間段內的物料使用情況。物料使用信息可按起止時間和料倉查詢。物料信息包括:倉號、物料種類、物料名稱、物料編碼、批次號、總量、班次及生產日期。用戶可將當前查詢結果導出至ExCEL表格打印。

含鐵原料檢化驗信息子模塊按物料名稱、物資編碼、批次號、檢驗批號和試樣來源等多種條件查詢含鐵原料的檢化驗信息。每種原料的檢化驗信息包含:TFe、si02、Ca0、Mg0、A1203、P、s、H20、燒損、K20、Na20、Zn、Ni、Cr、Pb、Ti02、Mn0、Cu、As、sn、Mo及V。檢化驗信息來自綜合二級系統的公司檢化驗中心數據。

料單下達子模塊將料單下達到一級PLC中,并記錄料單信息和下達日期時間。

4.5設備維護模塊

設備維護模塊分為設備巡檢分工管理和設備停臺分析兩個子模塊。

設備巡檢分工管理子模塊,顯示所有EAM中燒結車間設備的倒班和常白班負責人及責任人。管理員用戶可修改設備的所有負責人和責任人信息。

設備停臺分析子模塊,顯示L2管理系統自動記錄的某班的所有設備停止時間、結束時間和停臺時長,并顯示設備的編碼、編號、名稱以及當班和常白班設備運行責任人、原因分析責任人。用戶可在設備停臺編輯欄輸入該設備停臺原因。設備停臺記錄可按班導出成ExCEL文檔,供后期查詢使用。4.6生產預警模塊

生產預警模塊是燒結L2管理系統的重要模塊,分為皮帶系統運行指標預警、主機設備運行指標預警、主要工藝控制參數預警、配料懸料預警、抽風系統負壓監控、抽風系統溫度監控、混勻料堆物料平衡預警、倉位指示預警8個子模塊。

其中,皮帶系統運行指標預警子模塊,顯示膠帶機的作業率和停機頻次,生成并發送四級報警。

主機設備運行指標預警子模塊,顯示燒結機的作業率和停機頻次,生成并發送四級報警。

主要工藝控制參數預警子模塊,顯示燒結機主要工藝控制參數的超標頻次和超標時長,生成并發送四級報警。

配料懸料預警子模塊,顯示燒結機配料倉的缺失頻次和缺失時長,生成并發送四級報警。

抽風系統負壓監控子模塊,顯示燒結機風箱和風機各檢測點查詢時間內每小時的負壓值,并生成趨勢圖。

抽風系統溫度監控子模塊,顯示燒結機風箱和風機各檢測點查詢時間內每小時的溫度值,并生成趨勢圖。

混勻料堆物料平衡預警子模塊,顯示燒結機混勻料堆物料的使用情況?；靹蛄隙逊舛芽偭啃畔?lái)自綜合二級系統的原料場信息,系統自動統計收入總量、配料耗用總量和生產燒結礦總量,并計算料堆盈虧數量、盈虧百分比、耗用盈虧數量、盈虧百分比及燒結礦礦號。

倉位指示預警子模塊,顯示燒結機配料倉查詢時間內每天的倉位,生成并發送四級報警。

4.7工藝控制模塊

工藝控制模塊含工藝秤準確性自查分析子模塊,顯示燒結機配料秤準確性自查分析列表。列表中顯示每天每臺工藝秤的物料信息、設定配比、作業率、交接班倉位、料倉供料總量,并計算理論下料量,比較并生成工藝秤的實際偏差,發送四級報警。

4.8報表模塊

根據燒結車間的要求,L2管理系統自動生成燒結車間的班報表和日?qǐng)?bào)表。生產報表模塊分班報表和日?qǐng)?bào)表兩個子模塊。

4.9通信維護模塊

通信維護模塊包含原料通信表、配料維護表、燒結維護表、成品通信表、流程選擇監視5個子模塊,用于維護燒結二級系統與公司綜合二級系統之間的通信。

5結語

燒結L2管理系統通過HPVMwareEsxiandvsphere虛擬機技術,實現系統硬件的集約使用與管理:通過使用0rac1e數據庫、Visua1studio2013及WPF界面框架,實現燒結上下游生產工藝過程信息及物料成分信息的采集與分發,實現燒結設備維護管理、設備狀態預警、生產指標預警。

燒結L2管理系統提高了燒結車間生產與管理的效率,減輕了勞動強度,并提升了車間的設備作業率和利用系數,最終實現了增產增效。該系統適用于燒結車間的生產管理,在廣泛性、經濟性、科學性等方面都具有重大的推廣意義。
