1工程概況

根據和諧鐵路建設的部署要求,從2006年起,全路有3600臺經引進、消化、吸收的現代化和諧型大功率機車陸續投入使用,到2020年全路投入的大功率電力機車將達到13000臺,大功率內燃機車也將達到2000臺,將覆蓋全路各路局。屆時全路將形成貨運牽引質量達6000t、時速120tk/m:客運普速區段客運機車牽引速度達160~200tk/m、動車組速度達200~200tk/m:客運專線速度達30053~0tk/m的客貨運輸新格局。

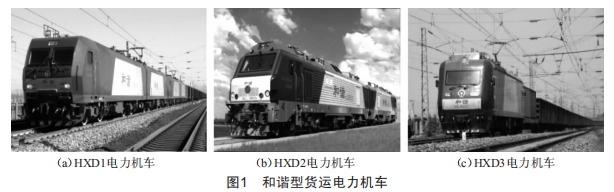

和諧型貨運電力機車如圖1所示。

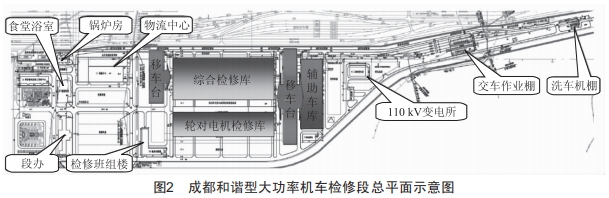

成都和諧型大功率機車檢修段是全路~個和諧型大功率機車檢修基地之一(其中哈爾濱為和諧型內燃機車檢修基地),承擔成都、重慶、貴陽、昆明樞紐配屬的1300臺和諧型大功率電力機車的檢修工作,滿足和諧機車C4、C~級檢修需求。檢修段選址位于成都北編組站西側,與成都客運專線基礎設施維修基地共址建設。檢修基地占地410畝,新建房屋面積共計~.3萬k2,總鋪軌長約~.1tk。成都和諧型大功率機車檢修段總平面示意圖如圖2所示。

2和諧型大功率機車檢修基地的設計特點

和諧型大功率交流傳動機車的技術特點與常規機車相比有著本質區別,和諧型大功率機車采用了一系列先進技術,包括全新的交流傳動技術、大轉矩異步電動機、高度集成化和模塊化的總體設計、先進可靠的制動技術、完善的網絡控制系統等,實現了多達四臺機車的網絡重聯功能、機車故障的遠程監控和自動診斷功能。與普通電力機車檢修相比,和諧機車的檢修基地有如下特點:

2.1檢修布點—采用路網性大區域樞紐布點形式

和諧型大功率機車檢修基地的規劃與建設打破了傳統電力機車機務段的布點形式,根據"專業化、集中修"的建設原則,將原分散于各樞紐的檢修設施集中建設為覆蓋華北、華中、華東、華南、西南、西北等片區的路網性大區域檢修基地,實現檢修的規?；?、集約化、信息化目標。

2.2修程修制—進一步擴大、細化修程

普通電力機車與和諧型大功率機車的檢修修程對比如表1所示。

將和諧型大功率機車檢修修程與普通電力機車同級別修程相比可知,和諧型大功率機車由于采用先進的制造技術,具有模塊化、拆裝作業方便等易于檢修的特點,使得和諧型機車檢修修程進一步擴大,符合"長交路、輪乘制、專業化、集中修"的鐵路政策。和諧型大功率機車采用計劃預防修與狀態修相結合的檢修制度,計劃預防修采用均衡修、系統部件主要采用換件修的檢修方式。這種檢修方式可以大幅度提高機車檢修效率,提高機車的使用效率,確保機車的安全性、可靠性。

2.3檢修工藝—以物流流向?yàn)榛A(chǔ),采用檢修流水線設計

為提高檢修效率,和諧型機車檢修各大部件均采用流水線設計,絕大多數零部件也采用流水線設計。

以牽引電機檢修流水線為例,電機檢修生產線設計在充分分析物流流向的基礎上,以工藝流程為核心,以"工藝流程最短、物流順暢、效率最高"為原則,電機檢修生產線由檢查清理線、電機解體線、轉子解體線、定子解體線、端蓋分解線、定轉子清洗烘干線、定子檢測線、轉子檢修線、軸承清洗檢測線、配件清洗檢修線、端蓋軸承壓裝線、轉子組裝線、定子組裝線、電機總裝線、電機空轉試驗裝置、電機收尾線、電機運輸流轉系統、電氣控制系統及中央控制系統等l8條生產線組成。

各生產線通過自動滑橇輸送系統和自動輸送車系統將各功能區有機地結合成一個整體,實現電機檢修的有序流轉和在線檢修。

3結語

成都和諧型大功率機車檢修段的建設優化了全路和諧型大功率機車檢修基地的布局,同時有效補充了四大和諧型大功率電力機車檢修基地檢修能力不足的缺口,為提高西南地區運輸效率提供了強大動力,為拉動西南地區經濟發展提供了可靠的運力保障。
