引言

我國地震具有震源淺 、頻度高 、強度大和分布廣等特點 , 震害情況特別嚴重。四川汶川地震中 ,變電站電氣設備遭到嚴重破壞 , 不僅造成難以估量的經濟損失 , 而且影響整個社會和國民經濟的發展。

柱式斷路器是電力系統中發揮重要作用的關鍵電氣設備之一 ,在各類工程中得到廣泛應用 , 這類設備具有結構細高 、重心較高等特點 , 且大都安裝在室外的支架或地基上 ,受各類沖擊等動力荷載影響較大 。 因此 ,對柱式斷路器進行抗震研究具有重要的理論意義和實際應用價值 。本文以柱式斷路器為研究對象 ,針對產品結構特點及運動特性 ,采用仿真分析法對產品進行抗震性能計算 。通過仿真研究柱式斷路器單柱與雙柱結構的抗震性能 , 并分析其抗震性能差異 , 為后續產品結構優化及地震真型試驗提供理論依據 。

1 試品概況

柱式斷路器由操動機構、絕緣支柱、滅弧室 、合閘電阻等組成 , 外絕緣材質為復合材料 , 產品總高17 8 , 處于合閘位置 , 總體結構如圖1所示。

圖1 單式斷路器結構

2 仿真分析

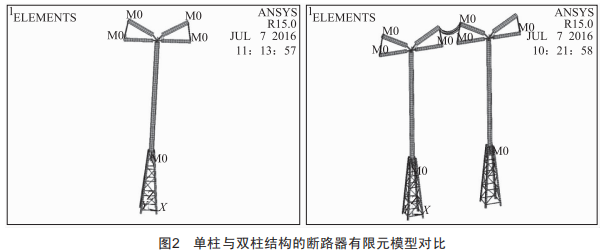

柱式斷路器為單極操作結構 ,每極斷路器為四斷口 串聯形式 ,其中每兩個斷口為一 個柱式整體 , 中間通過連接導線進行連接 ,外絕緣全部采用復合套管 ,支架材質為普通鋼材 ,斷路器有限元模型如圖2所示 。

2. 1 計算初始條件

2.1.1 風載荷

按照《建筑結構荷載規范》(GB 50009一2001)計算風荷載大小 。垂直于建筑物表面上的風荷載標準值 ,應按下述公式計算:

式中 ωk一風荷載標準值(kN/m2) :

βz一X高度處的風振系數:

μs一風荷載體型系數:

μz一一風壓高度變化系數:

ω0一基本風壓值(kN/m2) 。

(1)基本風壓o0按風速3. 8/s計算 ,取為0.62 kN/m2。

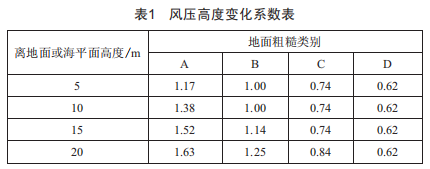

(2)風壓高度變化系數如表1所示。

對于平坦或稍有起伏的地形 ,風壓高度變化系數應根據地面粗糙度類別確定 。地面粗糙度可分為A、B、C、D四類 。B 類指田野、鄉村、叢林、丘陵以及房屋比較稀疏的鄉鎮和城市郊區 。C類指有密集建筑群的城市市區 。本工程的地面粗糙程度介于B類和C類之間 ,按照B類地面作保守計算 。

(3)根據《建筑結構荷載規范》(GB 50009一2001)表6.3. 1規定 , 支架結構的體型系數按第3.項取 , 設備的風荷載體型系數按第34項取 。

(4)X高度處的風振系數根據 《變電所建筑結構設計技術規定》(NDGJ94一 1992)3.3.2.5條的規定取值 。

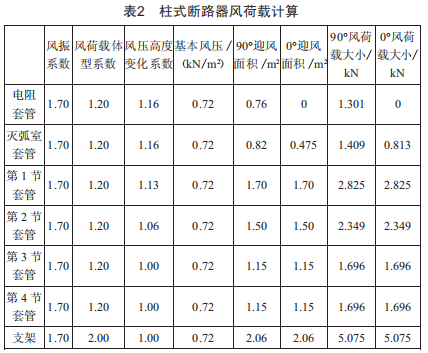

假設沿滅弧室套管方向?yàn)閄向 , 垂直于滅弧室套管方向?yàn)閥向 ,0:風向與X正方向相同 ,90:風向與y正方向相同。風荷載計算如表2所示 。

2. 1.2 地震載荷

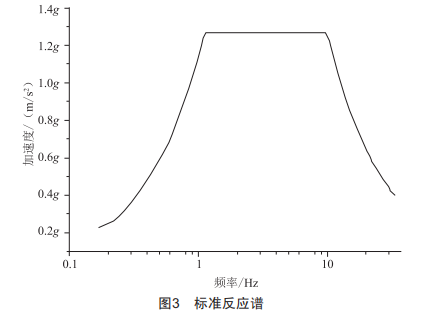

計算模型輸入反應譜為標準反應譜 ,標準反應譜的特征周期0.9 s ,幾乎包絡所有常用場地類型 , 地震輸入加速度峰值0.4g(g=9.8 m/s2) 。模型分析輸入的加速度時程及對應標準

反應譜如圖3所示 ,標準反應譜的卓越頻率段為1. 1~10 Hz。

2.2 計算模態分析

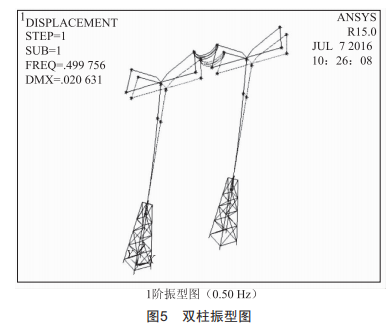

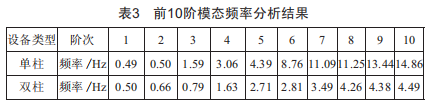

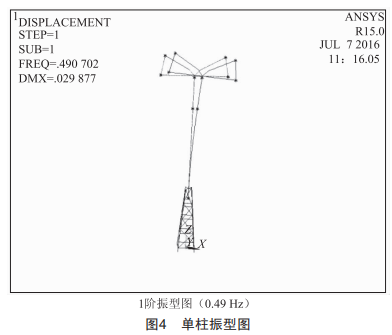

通過對數值模型進行模態分析 ,可以得到結構的 自振頻率、振型等反映結構動力特性的參數 ,表3僅列出了各方案前10階模態分析結果 ,運用模態疊加法進行抗震計算時確保參與疊加的模態質量占總質量的90%以上 。表3列出了由數值模型分析得到的模態分析結果 , 圖4、圖5分別為單柱結構、雙柱結構的第1階振型圖 。

2.3 計算結果

2.3. 1 大風工況分析結果

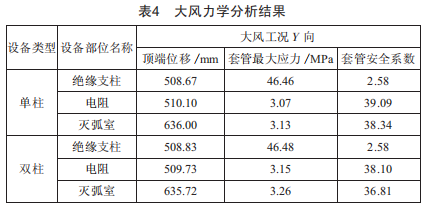

對結構進行y向大風工況下的力學性能分析 , 結果如表4所示。

2.3.2 地震工況分析結果

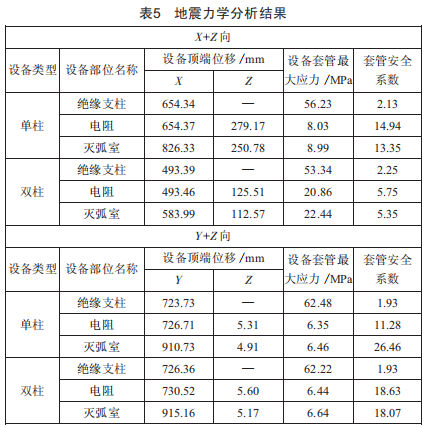

對結構進行x+Z和y+Z向地震工況下的力學性能分析 ,Z 向荷載考慮為水平向荷載的80% ,計算結果如表5所示 。

2.4 結果分析

(1)在大風作用下 ,套管的最小安全系數為2.58 ,滿足高壓配電裝置設計技術規程 [3]的要求 , 即在大風荷載長期作用下各套管的安全系數均滿足大于2.50的要求。

(2)在x向地震作用下 , 套管的最小安全系數為2. 13 , 滿足電力設備抗震設計規范 [4]和高壓配電裝置設計技術規程的要求 , 即在地震荷載短時作用下各套管的安全系數均滿足大于1.67的要求。

(3)在y向地震作用下 , 套管的最小安全系數為1.93 , 滿足電力設施抗震設計規范和高壓配電裝置設計技術規程的要求 , 即在地震荷載短時作用下各套管的安全系數均滿足大于1.67的要求 。

3 結論

本文通過上述仿真研究 ,可得出以下結論:

(1)對于柱式斷路器來說 , 絕緣支柱是斷路器抗震的薄弱部位 ,在地震輸入加速度峰值0.4g作用下 ,絕緣支柱最大應力為62.48 MPa ,套管安全系數1.93 。在斷路器設計時需要重點關注該薄弱環節 , 通過優化結構設計來提高斷路器抗震能力 。

(2)在目標峰值加速度0.4g地震波作用下 ,單柱斷路器滅弧室頂部位移為826.33 mm 。該數據為內部電氣元件的變形和連接導線的尺寸設計提供了確切依據 ,避免因連接導線長度不足引起兩柱之間設備的拉扯而造成斷路器損壞 。

(3)連接導線的設置在XZ平面內很大程度上提高了斷路器整體剛度 ,使雙柱斷路器設備整體位移減小 ,絕緣支柱減小24.6% ,電阻減小24.6% ,滅弧室減小29.3%。
