引言

近年來,隨著先進制造技術在電子設備生產過程中的應用,電子設備已經向便攜式、集成化、高密度和高運算速度方向發展,印制電路板(PCB)上元器件的數量和集成度不斷增加,功率損失也相應增加,同時導致單位體積電子元器件的發熱量增加。鑒于電子設備的高度集成性、計算快速性和運行穩定性等要求,對電子設備的熱設計要求也越來越高。相關統計數據顯示,55%的電子設備失效與過高的熱環境應力有關。熱問題已成為影響設備使用性能和運行可靠性的關鍵因素之一。

PCB作為電子設備的重要組成部分,其設計合理與否直接影響設備的性能高低,嚴重時甚至會損壞電子設備。因此,對PCB上的元器件進行熱仿真分析就顯得十分必要。

電子設備的熱分析通常分為系統級、板級及封裝級3個層次。本文研究對象為某電子設備計算模塊印制電路板,屬于板級熱分析的范疇?，F(xiàn)首先建立某電子設備計算模塊印制電路板的三維模型,然后依據熱傳學理論,使用有限元分析軟件ANsysworkbench對三維模型進行熱仿真分析,獲得計算模塊印制電路板的溫度場,根據熱分析結果為印制電路板的結構設計及布局提供參考。

1建立印制電路板的三維模型

1.1模型的簡化假設

實際的計算模塊印制電路板是由元器件和印制電路板基板組成,為了能夠進行熱分析,必須對PCB結構進行合理簡化,使其成為仿真分析模型。

首先,對于PCB上外形結構小的電阻、片式電容,由于其體積小、熱容量小,產生的熱量對整個PCB的溫度分布影響不大,在計算時可將其忽略。其次,對于PCB上外形結構較大的發熱元器件,由于其封裝和材料性質不同,必須對其結構進行簡化:對于外形結構規則的器件,在熱分析時忽略其引腳,并用長方體或圓柱體代替。最后,印制電路板基板通常是復雜的多層結構,在建模時主要考慮其層數以及基板上金屬布線對PCB性能的影響,且忽略板上各種小的圓角、倒角及孔洞等細微結構。

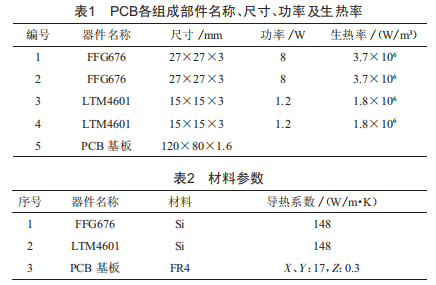

本文的計算模塊印制電路板主要包括2個FPGA(型號xC7K160TFFG676)、2個開關電源(型號LTM4601),共兩類4個發熱元器件。一塊PCB基板采用的是絕緣材料FR4并覆銅,6層板結構,導熱系數為正交各向異性導熱系數(分x、Y、Z三個方向),其他器件均忽略。PCB上各個組成部件名稱、尺寸、功率以及生熱率如表1所示,材料參數如表2所示。

1.2建立熱仿真分析模型

依據表1中的數據,本文首先利用Nx8.0軟件設計了兩種PCB的三維模型,一種是將兩類4個發熱器件并列布置,如圖1所示。另一種是將兩類4個發熱器件交叉布置,如圖2所示。

圖1并列布置方式

圖2交叉布置方式

2印制電路板的熱仿真分析

2.1傳熱學理論

在熱力學中,能量守恒定律亦稱為熱力學第一定律,即:

式中,Q為熱量:w為功:AU為系統內能:AKE為系統動能:APE為系統勢能。

對于多數工程傳熱問題:AKE=APE=0,通常認為沒有做功:w=0,則Q=AU。

在穩態熱分析情況下:Q=AU=0:

在瞬態熱分析情況下:g=dU/dl。

熱傳導的控制方程為:

2.2熱仿真分析

基本傳熱方式有熱傳導、熱對流和熱輻射3種方式。在ANSYSworkbench中可以進行穩態和瞬態兩種熱分析,常見的載荷共6種:溫度、熱流率、對流、熱流、熱生成率、熱輻射[6]。

本文熱分析只考慮其溫度、對流和熱生成率3種載荷。在ANSYSworkbench中對PCB進行熱仿真分析時,首先對模型進行網格劃分,其結果為:單元數198108,節點數248283,然后施加環境溫度載荷為25℃,并考慮PCB基板上下底面與周圍空氣形成的對流。當印制電路板上器件的溫度超過85℃時,會產生斷電保護。因此,在工作過程中希望印制電路板溫度不會超過85℃。由于設備長時間工作,電路板持續發熱,屬于穩態熱分析。熱仿真分析時分別計算在不同散熱條件(自然條件、通風條件、散熱風扇)下[7],電路板兩種布置方式的穩態溫度分布,熱分析結果如圖3~圖8所示。

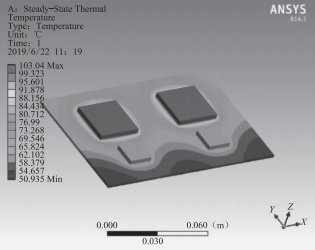

圖3并列(自然條件)

圖4并列(通風條件)

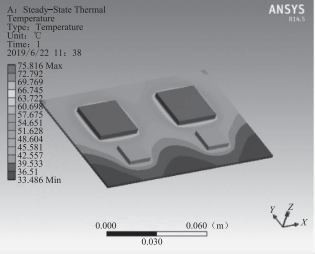

圖5并列(散熱風扇)

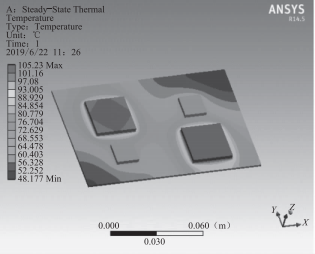

圖6交叉(自然條件)

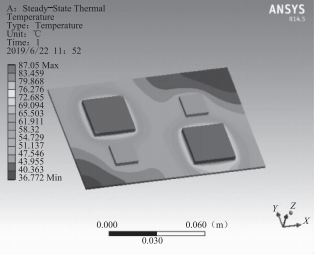

圖7交叉(通風條件)

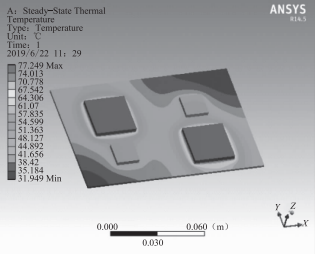

圖8交叉(散熱風扇)

3熱仿真結果分析

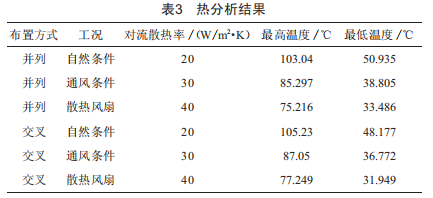

在不同工況和不同布置方式下,印制電路板工作時各元器件的熱分析結果如表3所示。

根據表3的熱分析結果,可獲得不同布置方式和散熱條件下的印制電路板的溫度分布曲線,如圖9所示。

通過分析表3和圖9的數據可得:

(1)在自然條件和通風條件好的散熱情況下,印制電路板上的最高溫度依次為105.23℃、103.04℃、87.05℃、85.297℃,均超過了設備長期運行時的允許溫度,不能滿足使用要求。改善散熱條件,在有散熱風扇的情況下,電路板上的最高溫度依次為77.249℃、75.216℃,均沒有超過設備長期工作時的允許溫度,滿足使用要求。

(2)在相同的工況條件下,發熱元器件并列布置方式的最高溫度均低于交叉布置方式,兩種布置方式的溫差約為2℃。

(3)在有散熱風扇條件下,發熱元器件并列布置方式的最高溫度與最低溫度差為41.73℃,低于交叉布置方式的最高溫度與最低溫度差45.3℃。并列布置方式的電路板由溫差引起的變形小于交叉布置方式。

4結論

本文利用有限元分析軟件ANsYsworkbench對計算模塊印制電路板進行熱分析,結果表明:

(1)不管是并列布置方式還是交叉布置方式,在自然和通風條件好的散熱工況下,電路板上的最高溫度均超過了工作時的允許溫度,不能滿足設備長期運行要求。當有散熱風扇時,電路板上的最高溫度均低于運行的允許溫度,滿足設備長期運行要求。在設備設計時,需要加裝風扇進行散熱。

(2)在相同的工況條件下,發熱元器件不同的布置方式會產生不同的溫度分布,并列布置方式下的最高溫度、溫差、變形均小于交叉布置方式。因此在電路板設計時選擇發熱元器件并列布置的方式。

本文通過對印制電路板進行熱仿真分析,可以為電路板的設計提供一定的理論依據,同時為設備的散熱提供了參考,對后期設備的研發具有重要意義。
