在這篇文章中，我將研究使用 LVDS 接收器作為高速比較器，這在晶體振蕩器的輸出不是最佳的應用中或在出廠設置中的光電檢測器電路中非常有用。

LVDS(Low Voltage Differential Signaling)是一種低振幅差分信號技術。它使用幅度非常低的信號(約350mV)通過一對差分PCB走線或平衡電纜傳輸數據。它能以高達數千Mbps的速度傳送串行數據。由于電壓信號幅度較低，而且采用恒流源模式驅動，故只產生極低的噪聲，消耗非常小的功率，甚至不論頻率高低功耗都幾乎不變。此外，由于LVDS以差分方式傳送數據，所以不易受共模噪音影響。

在需要將時鐘分布在背板、電纜組件甚至復雜或大型主板上的應用中，時鐘邊沿會受到介質退化效應的影響。這些效應的產物可能是一個看起來更像正弦波而不是方波的時鐘。在這一點上，受損的時鐘可能無法用于終端設備，這意味著即將舉行額外的內部設計團隊會議和董事會旋轉。

解決此問題的一個簡單解決方法是將 LVDS 接收器配置為高速比較器，方法是在其中一個輸入上放置靜態共模電壓，并將受損信號驅動到相反的輸入。此 LVDS 實施的產品是一個完全擺動的清理時鐘，現在可以分配給終端設備。圖 1 描述了 LVDS 電路設計，而圖 2 顯示了SN65LVDS4在 50 MHz 時的輸出。B 輸入連接到靜態 50 mV，A 輸入在 0 到 100 mV 之間擺動。

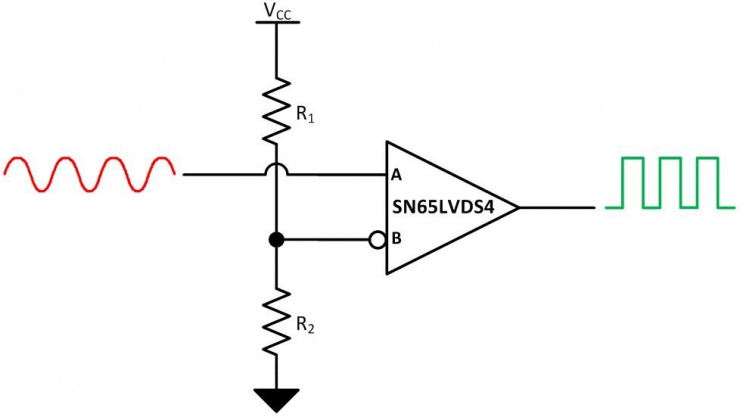

圖 1：使用 LVDS 接收器改善振蕩器邊沿

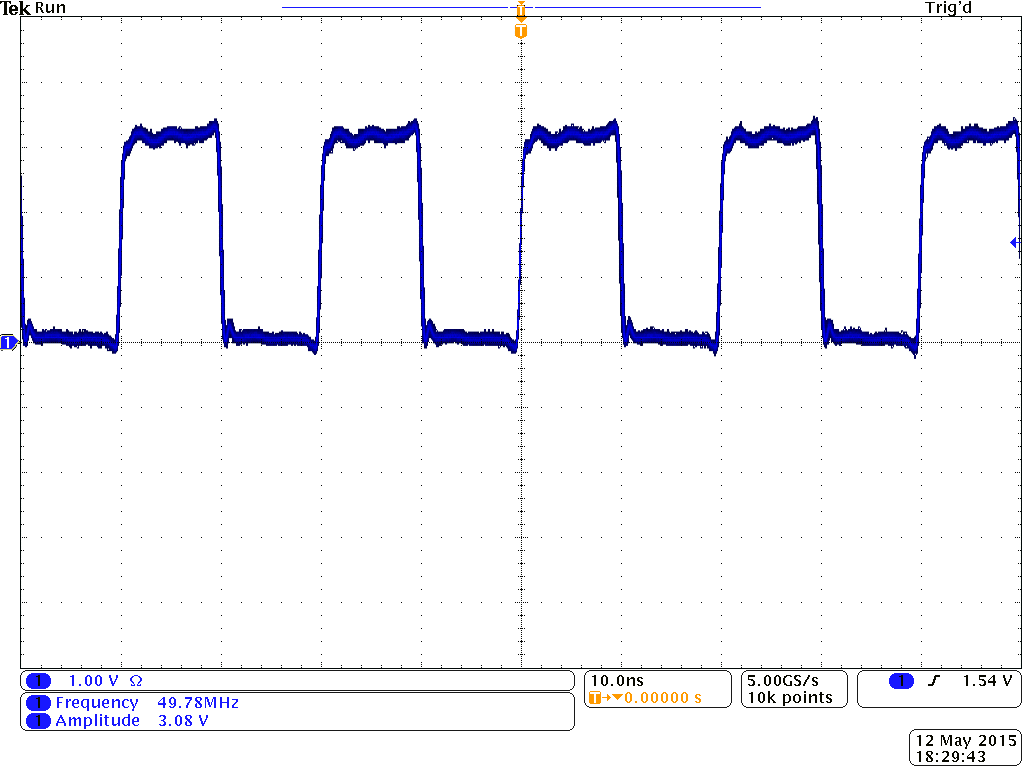

圖2：50 MHz 時的SN65LVDS4輸出

●說明: SN65LVDS4 是一款單通道、低電壓差分線路接收器，采用小型 UQFN 封裝。

●特性:

■旨在實現高信號傳輸速率：

▲500Mbps 接收器(1)線路的信號傳輸速率是指每秒鐘的電壓轉換次數，單位為 bps (每秒比特數)

■由 1.8V 或 2.5V 內核電源供電

■采用 1.5mm × 2mm UQFN 封裝

■總線引腳靜電放電(ESD)保護等級超過 2kV (HBM)

■低電壓差分信令，可向一個 100 ? 負載提供 350V 的典型輸出電壓

■傳播延遲時間

▲典型值為 2.1ns (接收器)

■ 250MHz 頻率下的功耗

▲典型值為 40mW

■需要從外部提供故障安全保護

■差分輸入電壓閾值< 50mV

■可基于外部 VDD 引腳提供輸出電壓邏輯電平( 3.3V LVTTL 、 2.5V LVCMOS 和 1.8V LVCMOS )，無需外部電平轉換

LVDS 接收器可用作高速比較器的另一個應用是紅外光光電檢測器電路。光電二極管是反向偏置的，通過二極管的漏電流根據二極管上是否存在光 (I L ) 或不存在光 (I D ) 而有所不同。圖 3 顯示了這種 LVDS 電路設計的示例。

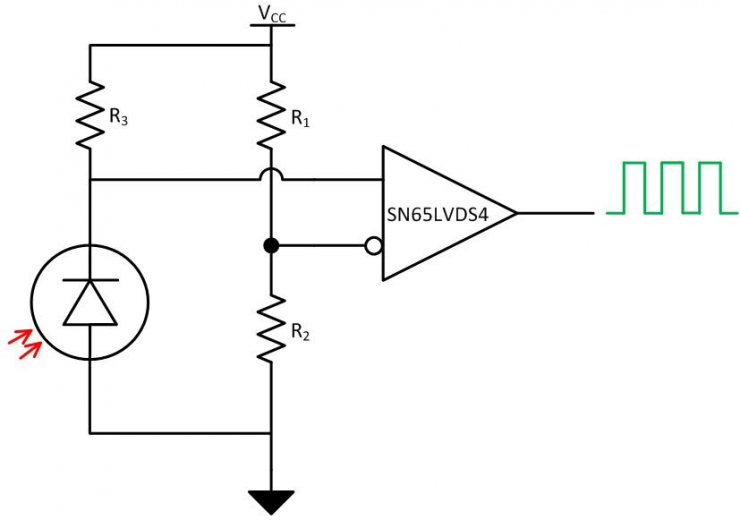

圖 3：使用 LVDS 接收器的光電檢測器電路設計
