XL2400 系列芯片是工作在2.400~2.483GHz 世界通用ISM 頻段的一款單片無線收發芯片。該芯片集成了射頻收發機、頻率收生器、晶體振蕩器、調制解調器等多種功能模塊，并且支持一對多組網和帶 ACK 的通信模式。
XL2400發射輸出功率、工作頻道以及通信數據率均可配置。芯片已將多顆外圍貼片阻容感器件集成到芯片內部。容易過 FCC 等認證。
需要樣品可以前往芯嶺技術淘寶店鋪和1688店鋪內購買。

一、典型應用領域：
? 無線鼠標鍵盤
? 電視和機頂盒遙控器
? 無線游戲手柄
? 遙控玩具
? 有源無線標簽
? 智能家居及安防系統

二、主要特性：
? 功耗較低
發射模式（0dBm）工作電流13.7mA；接收模式工作電流12.3mA；休眠電流2uA。
? 節省外圍器件
支持外圍4 個元器件，包括1 顆晶振和3 個貼片電容；
支持雙層或單層印制板設計，可以使用印制板微帶天線；
芯片自帶部分鏈路層的通信協議；配置少量的參數寄存器，使用方便。
? 性能優異
125K / 250K / 1M / 2M bps 模式的接收靈敏度為-96.5 / -95 / -92 / -90dBm；
發射輸出功率最大可達8dBm；
抗干擾性好，接收濾波器的鄰道抑制度高，接收機選擇性好。容易過FCC 等認證。
? 四線 SPI 接口通信
? SPI 接口速率最高支持4Mbps
? 支持最大數據長度為128 字節（4 級 FIFO）

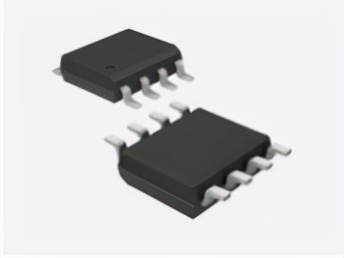

? SOP8 封裝
? 1M / 2Mbps 模式，需要晶振精度 ±40ppm&CL=12pF
125K/250kbps 模式，需要晶振精度 ±20ppm&CL=12pF
BLE 廣播包模式，需要晶振精度 ±10ppm&CL=12pF
? 工作電壓支持1.7~3.6V；
? 工作溫度支持-40~+125℃
? GFSK 通信方式
? 支持自動應答及自動重傳

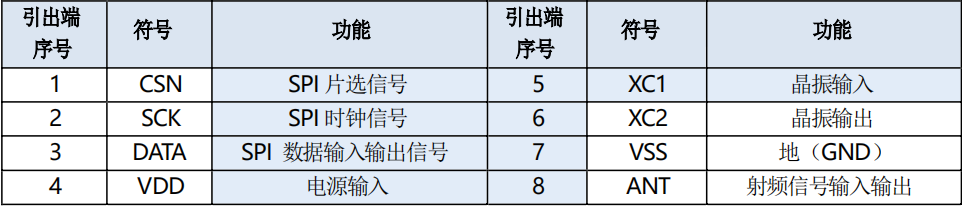

三、引腳定義：
