引言

氣流烘絲機是南寧卷煙廠煙草干燥的主要設備之一,其工作原理是使用大型風機驅動空氣在設備中流動,流動的空氣在鍋爐加熱形成熱風,熱風與煙絲接觸達到干燥目的。該設備使用InTouchl0.l作為監控系統,實現操作、監視、報警、繪制趨勢圖等功能,方便操作人員和管理者及時掌握設備的工藝運行情況、工藝參數變化,控制生產過程,保證了產品質量,降低了運行成本,提高了管理水平,取得了良好的應用效果。

InTouch組態軟件是一個開放的、功能多樣的、簡易的人機界面系統,應用程序畫面編寫靈活、可靠,為工業制造中各種可編程控制器提供了快捷的組態能力。

llnTouchl0.l簡介

InTouch組態軟件是世界上第一個集成的基于組件的人機界面系統,具有世界領先的開發環境與高效便捷的配置功能。其中主要包含3個程序(InTouch應用管理器、windowmaker和windowviewer)和l個sMC(systemManagementConsole)。windowmaker是程序員創建圖形窗口的工具,包含繪圖、編寫腳本、配置鏈接、報警和歷史記錄等功能。windowviewer是圖形窗口運行環境,用來顯示windowmaker編寫好的畫面程序。sMC內包含與PLC通信的DAserver驅動,通過安裝不同的驅動可以與不同的PLC進行組態,且無需在PLC端進行任何配置。

2氣流烘絲機現場控制方案

氣流烘絲機現場控制方案采用羅克韋爾公司生產的可編程控制器ControlLogix5573+以太網模塊ABl756一ENBT實現以太網連接,網絡連接圖如圖l所示。

圖l網絡連接圖

PLC、I0模塊、終端PC機、變頻器設置為同一網段IP地址,其中終端PC機使用win7操作系統。

系統主要包含四大功能,分別為線啟動、預熱、冷卻、清

洗。系統畫面可以分別操作6臺電機,且設有自動、手動、啟動、停止、速度設置等操作按鈕及電機狀態、頻率反饋等狀態

顯示信息,系統畫面還包含了溫度、流量、氧含量、出口水分等工藝反饋值。設備啟動前點擊預熱按鈕進行設備預熱,過程為全自動運行,預熱完成后點擊線啟動按鈕后方可進行生產作業。物料全部通過后,點擊冷卻按鈕對設備進行冷卻,結束生產。后期進行設備保養時,可點擊清洗按鈕進行全自動清洗。

PLC程序通過Logix5000軟件編寫,采用梯形圖編程,編寫簡單,組態功能強大。在Rslinx軟件下可快速對模塊進行IP設置,編寫線啟動、預熱、冷卻、清洗程序,并編寫手動、數采、自動控制程序。程序編譯完成后通過以太網下載到PLC中。

下面將介紹PLC通信、數據交互及顯示、報警和歷史趨勢功能的配置過程。

3lnTouch配置以及界面設計

3.lPLC通信配置

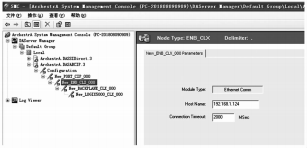

sMC提供的DAserver驅動是組態PLC的常用工具,安裝程序時需要根據不同的PLC對象選擇不同的驅動程序,本系統PLC為羅克韋爾ABPLC,使用的是ArchestrA.DAsABCIP的DAserver,可以通過以太網對PLC進行訪問,利用suiteLink協議可以快速配置PLC,配置步驟如下:點擊ArchestrA.DAsABCIP.3前的加號二右鍵Configuration,選擇AddP0RTCIP二右鍵NewP0RTCIP000,選擇AddENBCLx0bject二在HostName設置PLC的IP二右鍵NewENBCLx000,選擇AddBACKPLANE二右鍵NewBACKPLANECLx000,選擇AddL0GIx50000bject,在devicegroups新增Topic,完成配置。PLC通信配置如圖2所示。

圖2PLC通信配置

3.2數據交互及顯示配置

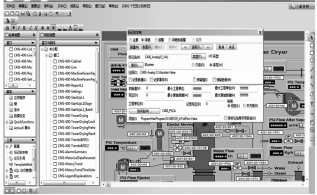

數據交互及顯示通過3個步驟配置執行動畫鏈接配置、標記名配置與訪問名配置,三者可以通過windowmaker操作實現數采與控制功能,如圖3所示。

下面通過配置一個模擬量進行說明。

動畫鏈接配置:新建一個文本,雙擊后進入動畫鏈接配置窗口,本文選擇值顯示下方的模擬進行配置,如圖4所示。

圖3數據交互及顯示配置

圖4動畫鏈接配置

標記名配置:點擊新建,填寫標記名,點擊類型,選擇1/o實型,如圖5所示。

圖5標記名配置

訪問名配置:點擊訪問名,點擊添加,配置訪問名為C400PLCA,應用程序名為DAsABC1P主題名為T(mén)opic(sMC中devicegroups的配置名),最后在項目上填寫ABPLC中的標

簽名,如圖6所示。

圖6訪問名配置

3.3歷史記錄和報警配置

在監控界面中可以通過點擊監控?cái)?shù)據旁的按鈕進入歷史趨勢畫面,其中歷史趨勢可以計算最大值、最小值、平均值,還可以對趨勢時間線進行操作,運行時通過鼠標點擊箭頭符號即可查詢l年內的歷史趨勢圖。通過內置Alarm控件可以顯示應用程序的報警,通過設置報警緩沖區大小來限定報警數量,另外通過添加不同的報警組,可以對報警內容進行分類。該系統主要對膨脹節、主風機、排潮的風流量進行監控,分析煙絲水分、溫度趨勢,確保生產過程得到有效控制。下面對歷史趨勢和報警配置進行說明。

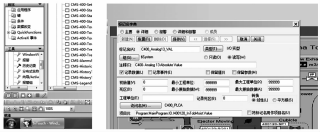

首選需要在工具中對歷史記錄和報警進行配置。對歷史記錄而言,可以配置歷史記錄的儲存時間與儲存位置:對報警而言,可以設置緩存數量。隨后在標記名字典中設置標簽的參數,若是歷史記錄,則需要勾選記錄數據:若是報警,則配置相應的報警組即可。歷史記錄和報警配置如圖7所示。

圖7歷史記錄和報警配置

接著需要對歷史趨勢和報警進行畫面制作,如圖8所示。使用1nTouch內自帶的歷史趨勢圖和報警圖可以實現快速配置,對歷史趨勢、圖表時間、時間刻度、值刻度等參數進行設置,將模擬量值填入標記名中。最后需要在窗口腳本中,加入HistTrendUpdate=l的參數,才能實時更新歷史數據。在報警圖中可以對報警欄屬性進行配置,還可以設置優先級和報警狀態,最后填入報警查詢地址。

圖8歷史趨勢和報警畫面制作

4結語

1nTouch控制軟件在煙草氣流烘絲機中的應用,采用了先進的PLC控制技術和1nTouch人機界面可視化技術,使得氣流烘絲機具備線啟動、預熱、冷卻、清洗等功能,將歷史數據、報警等信息通過以太網的方式實時傳輸?shù)奖O(jiān)控站,實現了監管系統的自動控制。該系統功能強大,性能穩定,可及時有效地控制氣流烘絲機的工藝參數,為煙草加工和安全生產提供了保障。
