意法半導體在 eDesign Suite軟件套件中發布了兩款新的 NFC/RFID 計算器。eDesignSuite 是一整套易于使用的設計輔助實用程序，可幫助您使用各種 ST 產品簡化系統開發流程。UHF Link Budget鏈路預算工具可幫助設計人員確定RFID 讀取器的通信距離。NFC Tuning Circuit 調諧電路讓工程師能夠優化基于ST25R3911B 或 ST253916的NFC 讀取器設計。這個兩個工具可以提高非接觸式應用開發優化工作的可及性，讓企業、學生和愛好者都能參與射頻系統的設計和開發。這兩個網絡應用程序還提供簡單直觀的用戶界面，在用戶輸入?yún)?shù)和運行模擬組件后，就可獲取原理圖，并且預估性能。許多開發團隊在設計射頻電路時使用含有最常用公式的電子表格。NFC/RFID 計算器類似于這些 Excel 電子表格，不同的是采用開放式格式并具有高級用戶功能。

eDesign Suite和NFC/RFID計算器是什么?

eDesign Suite軟件工具可以減少設計障礙，讓電路設計變得更加直觀。在這些工具中，有些解決方案可以簡化電源設計，還有一些提供熱電模擬或信號調理設計工具。在用戶輸入關鍵參數后，軟件將會提供原理圖或其他設計建議。有許多實用工具可以幫助團隊找到適合的產品并制定物料清單，其中一些還提供圖表或控制臺，以便模擬工況或器件行為。最近，意法半導體大幅改進了網絡實用工具軟件，更新后的軟件響應速度更快，功能更加直觀易懂。我們還在 PSpice中添加了導出功能，方便將 eDesign Suite 集成到更多工作流程中。

NFC 電感計算器是什么?

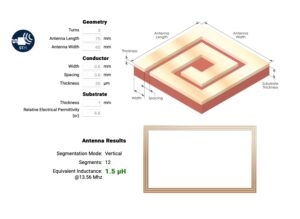

▲電感計算器

自 eDesign Suite軟件問市以來，NFC 電感計算器是其強大的實用程序之一，這個表格有利于為讀取器和標簽設計天線，即使用戶不用意法半導體的元器件，也可以用這個表格，因為渴望幫助整個社區是我們開發NFC/RFID 計算器背后的一個核心原則。無論是協助研究人員，還是幫助工程師開發產品，NFC 電感計算器都有助于提高非接觸式解決方案的開發速度和成效。簡而言之，只要用戶輸入天線的幾何值，軟件就能算出預計電感。電感是計算天線諧振頻率的一個關鍵參數，如果天線參數可能導致計算錯誤，軟件將會彈出提醒信息。

NFC調諧電路是什么?

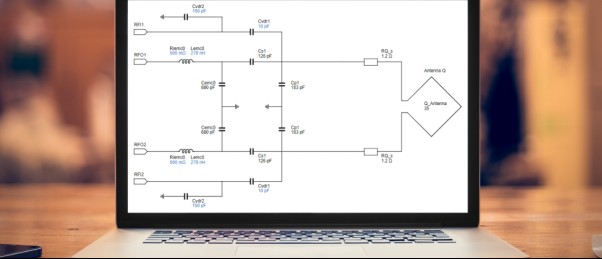

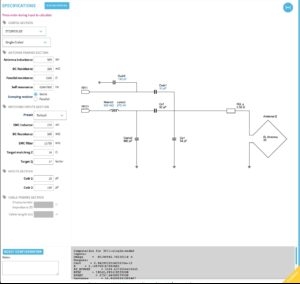

▲調諧電路

NFC調諧電路軟件最初是可以從我們的網站下載的。為了讓更多人有機會用這個工具，意法半導體把它改成了網絡應用程序，并將添加到 NFC/RFID 計算器中。用戶選擇與設備匹配的 ST25R39xx 和單端或差分等配置類型，軟件工具就會輸出相關的匹配網絡。電路原理圖包括所需的電容器和電阻器。用戶還可以微調性能，控制臺將會提供性能數據。因此，NFC 調諧電路解答了工程師在做產品現場測試前需要解決的許多問題。此外，開發人員還可以采用逆向工作法開發新產品，先定義目標阻抗，然后查看需要哪些元器件。

UHF Link Budget是什么?

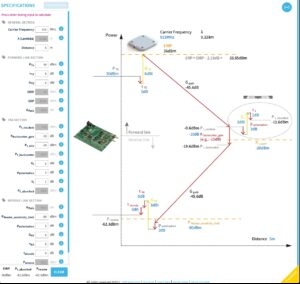

▲鏈路預算

UHF Link Budget鏈路預算是一個新的 UHF RFID 計算器，它可以幫助開發人員確定標簽和讀取器之間的通信距離。測量準確度與許多變量有關，包括天線特性、標簽類型以及其他參數規格。此外，當開發人員輸入他們想要的通信距離，向?qū)С绦蚓湍苡嬎愠鲇布蟆＠?，如果需要大約 3 米的可靠通信距離，工程師應該在程序中輸入 6 米，預留一些裕量，然后確定設計原型與UHF Link Budget的計算結果是否匹配。按照北美的法規要求，默認載波值是915 MHz，但是開發人員也可以將默認頻率改為當?shù)胤ǘl率。

接下來還有哪些精彩?

意法半導體將繼續更新這些計算器，并開發更多的使用教程，幫助工程師用好這些工具。我們的目標是幫助社區加快開發速度，開發出更準確的系統，減少設計障礙并縮短上市時間。NFC 調諧電路未來還將支持更多的 ST25 讀取器芯片。

o 選擇一個eDesign Suite NFC/RFID 計算器試用
