引言

安全生產是電力行業的重中之重,必須貫徹"安全第一、預防為主、綜合治理"的安全生產方針,規范安全管理工作,防止電力事故事件發生,保障電力生產經營秩序正常,保證員工在生產經營活動中的人身安全與職業健康,保證電網安全穩定運行和可靠供電,保證國有資產免遭損失。電弧引起的事故是威脅電力企業人身安全的眾多事故之一,加深對電弧的形成及危害的研究,不斷探索事故預防的技術和管理手段對提高供電安全和可靠性有著重要的意義。

1電弧的形成及危害

電弧的形成一般包括壓縮階段、膨脹階段、排放階段和熱效應階段,持續的時間都是在毫秒級別。壓縮階段主要表現為溫度上升,并產生動態壓力波。膨脹階段因為燃弧區與周圍空氣之間產生壓力差而開始產生氣流。排放階段是由于電弧能量繼續輸入燃弧點,產生氣流、空氣流及微粒流,這種強力氣流的熱量及熾熱的微粒,開始對外部產生影響。排放階段持續的時間相對長一點。第四階段是熱效應階段,表現為包圍短路電弧的空氣溫度接近電弧溫度。

2聯合接線盒

電能表聯合接線盒簡稱聯合接線盒,字母b所在的位置都是連接片,聯合接線盒的接線端子通過調整連接片改變接線端子的串并聯,進而調整電壓電流通路。聯合接線盒要求水平放置安裝,下端連接著電流、電壓互感器的二次端子,上端接到電能表的接線端子。聯合接線盒適用于單相照明和各種電壓等級的三相有功、無功電能計量聯合接線。聯合接線盒如圖1所示,在縱向上分為7個區域,分別對應A相電壓(1c/2c/3c/1a/1b所在的區域)、A相電流(4c/5c/6c/2a/3a/4a/2b/3b)、B相電壓、B相電流、C相電壓、C相電流、零線。聯合接線盒的電壓連接片在圖中1b的位置是可移動的,連接片向上撥動就連接了上邊的電能表和下端的電壓互感器二次接線端子,連接片向下就會斷開相應回路。電流連接片則可以改變互感器二次端的相應回路,在正常運行時2b、5b、8b接通,3b、6b、9b斷開,此時,電流互感器二次回路經接線盒的相應連接片連接至電能表。

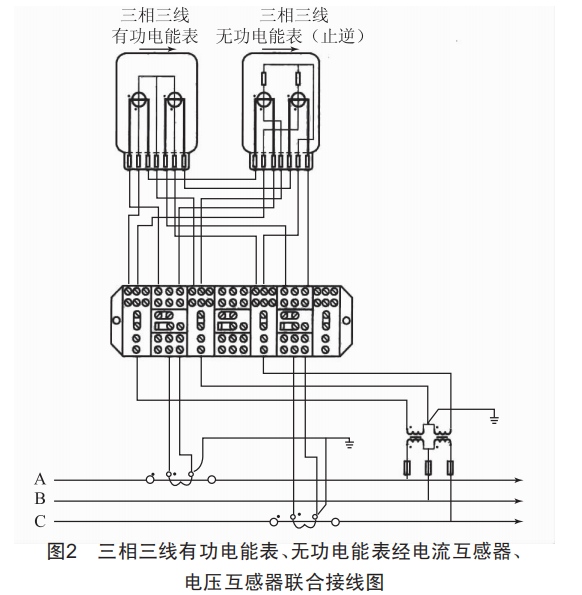

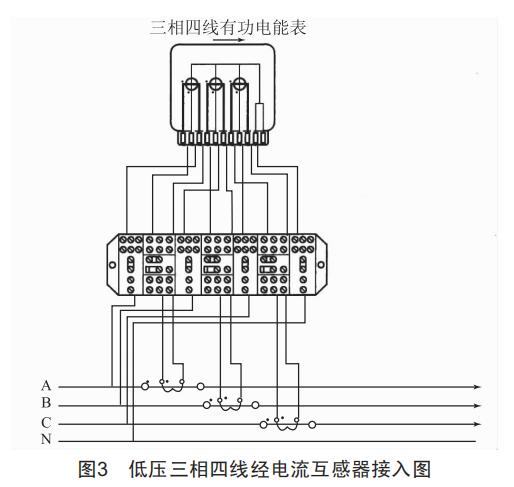

三相三線有功電能表、無功電能表經聯合接線盒連接電壓、電流互感器的接線圖如圖2所示。低壓三相四線經電流互感器接入圖如圖3所示。電流互感器采用分相接線。

3防電弧上電操作裝置

以低壓用戶為例,新裝或換表工作的電壓為220V、380V或100V,電流為安培級別,遠高于安全電壓。上電操作時,經常會由于接線短路、電表短路、接線錯誤等原因造成的瞬間高壓而形成短路電弧。另外,在電能表安裝后需要將電壓和電流撥片撥到相應位置,這也是最有可能產生電弧的操作。而此時工作人員的眼睛距離接線盒位置只有50~60cm,手距離接線盒位置只有10cm,存在危及工作人員人身安全和設備安全的隱患。

本文設計了一種采用防火耐高溫阻燃材料制作的防電弧操作裝置。該裝置主要包括三部分:

第一部分是同聯合接線盒的外罩相類似,可以罩在接線盒上,并且是透明的。第一部分的外罩分為兩層,用于將接線盒里的撥片及螺絲位置與裝置的第二部分在水平方向上錯開。這樣設計的好處有兩個:第一,可以在撥動撥片時不阻擋到視線,如撥片1b及上下的螺絲應該可以通過透明外殼被觀察到:第二,在連接片的位置產生電弧的時候,可以加強電氣隔離效果。

第二部分是機械開關,用于操作連接片。由于接線盒上分成了三相電壓、電流和零線共7個部分,機械開關相應的設置成7個。第二部分的機械開關中,電壓和零線的部分僅需上下?lián)軇?如1b/4b/7b/10b。機械開關做成Z字形,一端為作業人員手持部分,另一端用于操作撥片,并且位置錯開不阻擋視線,方便操作。而電流撥片部分的機械開關則需要左右移動,對應的數量也相對多些,如2b/3b、5b/6b和8b/9b。在接線盒的螺絲比較松的情況下,需要固定相應的撥片,可采用磁鐵完成。

第三部分是在相應螺絲位置設置相應的緊固旋鈕。緊固旋鈕可設置接在線盒上每個螺絲的正上方,如1c/2c等,也可僅設置在有撥片的部分,如1b/4b/7b/10b,以上所有部分均應為絕緣材料。

4結語

由于電弧事故具有不可預測性和瞬時性,當電弧事故發生時才開始補救為時已晚。將本操作工具罩在接線盒上,就形成了接線與外界的電氣隔離,再通過操作裝置上的工具將撥片撥到相應的位置。而此時,即使產生電弧也被隔離開了,有效保障了工作人員的安全。
