2022年6月20日-納芯微全新推出首款業界領先的NSE11409系列智能低邊開關芯片，該款芯片是專門針對驅動高可靠性負載應用而設計的，廣泛應用于驅動汽車和工業場景中的繼電器、執行閥、照明和加熱電阻絲等負載元件。

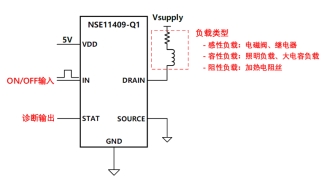

典型應用框圖

NSE11409是車規級40V/單通道90mΩ智能低邊開關, 具備完整的診斷與保護功能，芯片內置>45V的過壓鉗位，特別適用于驅動繼電器和閥門等電感負載，實現快速退磁。該款芯片內部能夠?qū)敵鲞M(jìn)行限流，具備開路診斷以及過溫保護等功能。能夠在-40℃至125℃的環境溫度下正常運行，可提供SO-8和SOT-223兩種封裝形式，滿足不同的設計需求。

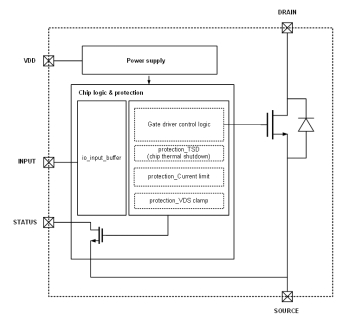

NSE11409系列功能框圖

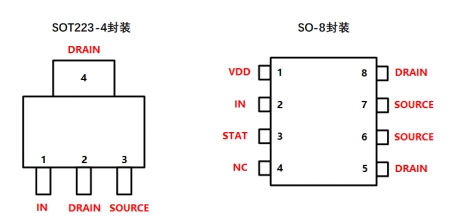

NSE11409系列封裝管腳圖

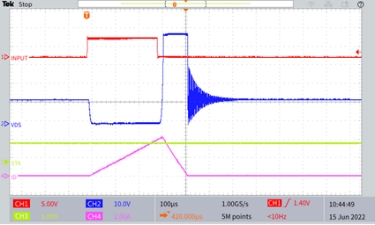

測試波形1：電感負載過壓鉗位

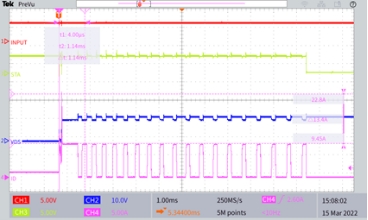

測試波形2：動態過溫保護和過流鉗位

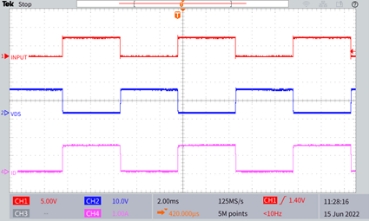

測試波形3：1.5A負載ON/OFF

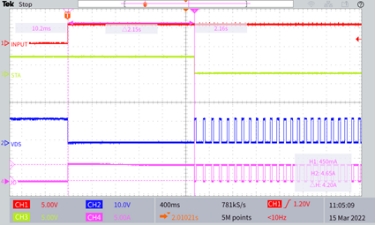

測試波形4：絕對過溫保護
