基于企業微信的選煤廠機電設備智能管理平臺研究
掃描二維碼
隨時隨地手機看文章
引言
隨著移動互聯網的快速發展,傳統的選煤廠機電設備管理方式已不能滿足企業發展需求,在實際管理工作中存在管理效率低下、管理制度不科學、設備運行維護質量不高、定期維護不及時、設備資料共享困難等問題。為了解決上述問題,需要建立一個選煤廠機電設備智能管理平臺,利用企業微信在移動端實現設備的全生命周期管理。
1企業微信的應用原理
企業微信是微信團隊為企業專門打造的高效移動辦公平臺,除了能實現基礎的微信功能外,還可進行企業定制化開發,集成了強大的消息推送、用戶及權限管理、0Auth2.0身份驗證等功能,幫助企業建立自己的移動互聯網管理平臺。
企業微信使用通訊錄將內部系統用戶與微信用戶綁定,系統內部用戶同步至企業微信后,用戶加入企業微信即可進行身份綁定,不需要使用用戶名密碼進行登錄,這樣即使用戶的用戶名和密碼信息泄漏,也無法通過微信進入系統,保證了系統的安全性。
企業微信使用0Auth2.0進行身份驗證,0Auth2.0是一種用于REST/APIS的代理授權框架。其驗證流程為:1)用戶訪問第三方服務,第三方服務構造0Auth2.0鏈接,將用戶引導至驗證授權頁:2)用戶選擇是否同意授權:3)若用戶同意授權,則認證服務器重定向到第一步指定的URI,同時附上一個授權碼:4)第三方服務收到授權碼,根據授權碼和URI向認證服務器申請憑證:5)認證服務器檢查授權碼和重定向URI的有效性,通過后頒發AcceSSToken憑證。

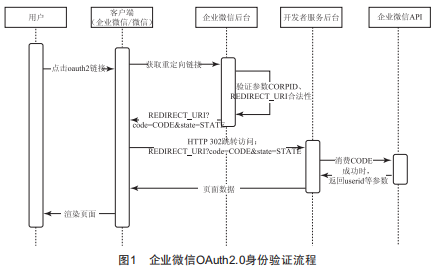

企業微信0Auth2.0身份驗證流程如圖1所示。
2基于企業微信的選煤廠機電設備智能管理平臺的實施內容
基于企業微信的選煤廠機電設備智能管理平臺的主要實施內容包括:1)利用企業微信的0Auth2.0身份驗證功能,實現微信端登錄與內部管理人員身份認證的一一綁定,簡化系統登錄方式,避免非法訪問,保證系統的安全性:2)將PLC生產控制系統、設備狀態在線監測系統等生產數據采集到設備智能管理平臺中,實現在微信端查看設備當前運行狀態,如電流、溫度、振動等數據,并對歷史數據進行分析:3)接入現場工業視頻流媒體,實現在微信端查看實時視頻:4)結構化管理設備的所有靜態資料,并為每臺設備生成單獨的二維碼,方便管理人員通過微信掃碼查看和管理設備,實現設備的巡檢維護:5)基于企業微信平臺進行自主開發,實現設備定期維護、常規維護、設備巡檢等過程的自動化。
3基于企業微信的選煤廠機電設備智能管理平臺的實施方法
3.1微信端設備運行狀態監控
將PLC生產控制系統接入設備管理平臺,使用0PC接口實時采集設備的運行過程數據,并發布到企業微信,管理或維護人員在微信端可隨時查看設備的當前運行狀態、有無現場報警、模擬量數據等:系統將采集到的數據使用實時數據庫壓縮存儲,形成歷史數據庫,可實現在企業微信端瀏覽設備的歷史運行記錄,統計設備的運行時間,查看設備的報警記錄以及設備模擬量數據的歷史曲線,以便掌握設備的運行情況。
通過將設備狀態在線監測系統接入到設備管理平臺,可瀏覽現場傳感器采集到的設備實時監測數據,如溫度、振動等:將監測系統中的數據和分析結果實時發布到企業微信,管理或維護人員在微信端可隨時查看設備的健康狀態及維修建議等。
結合PLC生產控制系統和設備狀態在線監測系統的數據,掌握設備的實際運行情況,幫助用戶分析設備的累計運行及健康狀態等信息,并提醒用戶及時檢查設備、更換配件或加注油脂。
3.2微信端直播實時工業視頻
接入現場工業視頻信息,建立流媒體服務器,通過HLS協議將實時視頻信息發布到企業微信,用戶可以隨時隨地通過互聯網查看視頻信息。HTTPLiveStreamingHLS)是由蘋果公司提出的基于HTTP的流媒體網絡傳輸協議。HLS使用H264的視頻編碼格式和AAC/MP3/AC-3的音頻編碼格式。相比RTMP協議,HLS基于HTTP協議,其適應性更強,可有效避免某些特殊網絡環境下不兼容的問題。另外,HLS協議在目前的移動端設備系統中兼容性最強,不需要第三方插件即可使用系統內置瀏覽器播放。
3.3機電設備二維碼識別及設備巡檢
系統為每臺設備生成單獨的二維碼,將設備所有靜態資料結構化管理并存儲于二維碼中,包括參數、配件、圖紙、說明書、使用手冊、操作規程、安全規程、故障處理手冊等。二維碼可打印成銘牌粘貼于設備現場,也可用于網絡共享。管理或維護人員可隨時使用微信掃描二維碼,查看相關設備的靜態資料。同時,在二維碼頁面上顯示該設備在PLC生產控制系統、設備狀態在線監測系統中的相關數據,幫助用戶快速了解設備的近期運行狀況。
使用微信進行二維碼設備巡檢,可提高巡檢信息的實時性,降低巡檢人員的工作量,同時可以對巡檢計劃、巡檢路線進行更規范的管理。
二維碼設備巡檢的管理過程:(1)對巡檢設備設置檢查項目及正常值范圍,如外殼溫度≤60℃,皮帶托銀無脫落等:(2)規劃全廠設備巡檢路線及巡檢周期,可配置多個路線,每個路線包含多個巡檢設備:(3)根據巡檢周期自動生成巡檢任務,并推送到相關負責人的微信中:(4)巡檢人員根據路線,掃描設備的巡檢二維碼,填寫各個檢查項目的實際檢測值,拍照上傳設備照片并提交,直到巡檢完路線上的所有設備:(5)系統將巡檢結果生成報表,并推送到設備管理負責人的微信中。
3.4微信端設備維護
設置設備的定期維護計劃,如每運行2000h更換一次軸承,或每100天進行一次加油潤滑等,系統根據設備的PLC接入數據,自動計算設備的實際運行時間,或根據自然時間計算設備的維護計劃,將這些維護計劃以任務形式推送到相關責任人的微信客戶端。維護人員接收到任務后對設備進行檢查、潤滑、更換配件等作業,完成作業后,在微信端提交維護結果,此時系統進入下一個周期計算,直到下次維護任務到期時,再次向相關責任人推送通知。
4結語
選煤廠建立基于企業微信的機電設備智能管理平臺,有效提升了選煤廠的生產設備管理水平,便于工作人員掌握機電設備全生命周期的信息,避免了過期維護和過度維護,提高了設備工作效率,延長了設備使用壽命。
