引言

蒸汽發生器是核電廠的重要設備,其主要作用是將反應堆產生的熱量通過熱交換傳遞給蒸汽發生器二次側,產生蒸汽推動汽輪機做功。蒸汽發生器中的換熱管是一回路系統壓力邊界中最關鍵也是最薄弱的環節,換熱管破裂會造成系統失效,危及反應堆安全。為了保障換熱管的運行安全,在換熱管彎管區設置防振條組件。在防振條組件發生偏移后,支撐位置發生變化,無支撐跨距改變,會導致?lián)Q熱管頻率和磨損量變化。

本文對完成水壓試驗后的福清4#蒸汽發生器(CPR1000）在機加工過程中,防振條組件出現的振動情況進行測試,并測量換熱管及防振條的固有頻率,評估接管坡口機加工過程對防振條等部件振動程度的影響,為蒸汽發生器防振條的制造加工提供數據參考。

1測試概況

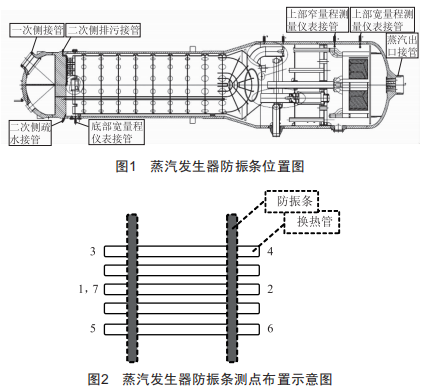

蒸汽發生器完成高水壓試驗后,需要完成12種機加工操作,包括一次側接管鋸切、二次側接管鋸切、蒸汽出口接管鋸切、二次側排污接管銑切、上部窄量程測量?jī)x器接管銑切、下部窄量程測量?jī)x器接管銑切、蒸汽出口接管坡口銑切等。振動測試設備采用32通道的MDR-80-V2移動數據記錄系統和壓電式加速度傳感器。蒸汽發生器防振條位置上布置7個振動測點,如圖1、圖2所示,其中6個測點平行于換熱管方向,1個測點垂直于換熱管方向。本次振動測試在東方重機廠區內完成。

2防振條振動測試

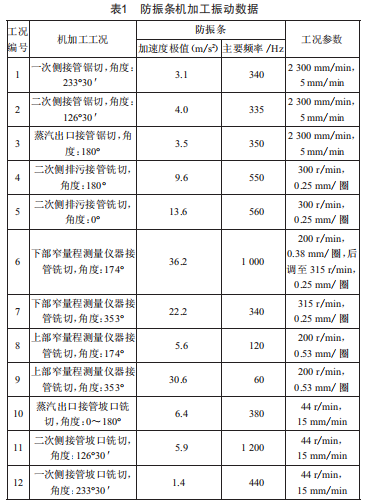

機加工振動測試共分12個工況進行,防振條振動測試結果如表1所示。測試結果顯示:不同的機加工工況,防振條測得的最大瞬時加速度變化較大,其主要頻率成分也不盡相同。防振條加速度最大值出現在蒸汽發生器下部窄量程測量?jī)x器接管銑切加工時,最大瞬時加速度為36.2m/s2,對應主要頻率為1000Hz,方向?yàn)槠叫杏趽Q熱管方向,滿足蒸汽發生器防振條振動幅值要求,未對防振條產生偏移影響。

3換熱管及防振條固有頻率

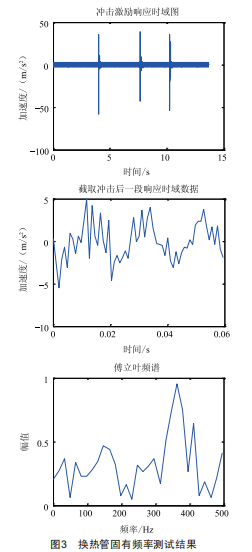

采用錘擊法測量蒸汽發生器內部換熱管和防振條的固有頻率。用沖擊力錘激勵換熱管,激勵方向?yàn)橄蛳麓怪庇趽Q熱管,測試結果如圖3所示,測試數據經傅立葉變換后顯示存在365Hz的主要頻率分量。

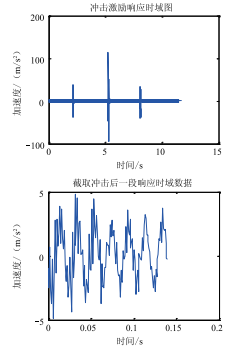

用沖擊力錘激勵防振條,激勵方向?yàn)榇怪庇诜勒駰l,測試結果如圖4所示,測試數據經傅立葉變換后顯示存在350Hz的主要頻率分量。

4結語

本文對福清4#蒸汽發生器在機加工制造過程中防振條出現的振動情況進行了測量,并初步測量換熱管及防振條的固有頻率,測試結果表明:防振條最大瞬時加速度為36.2m/s2,滿足蒸汽發生器防振條振動幅值要求,機加工未對防振條產生偏移影響,振動測試結果為蒸汽發生器防振條的制造加工提供了有效的數據參考。
