引言

據統計,截至2017年底我國約17.3%的人口年齡超過60歲,共計2.41億人。有關部門估計,我國將于2025年步入超老齡化社會,有將近3億人口的年齡超過60歲。養老逐漸成為我國不容忽視的問題之一。目前,我國經濟快速發展,城市化進程逐漸加快,在計劃生育政策的引導下,國內家庭結構朝著小型化方向轉變,空巢老人和獨居老人越來越多,根據有關部門統計,截至2020年我國空巢老人和獨居老人的數量將突破1.18億人。因此,本文專門針對空巢老人和獨居老人的養老問題,設計了一款功能強大的輔助機器人。

1機器人功能

無人駕駛:將GPs技術應用到飛控系統中,在衛星地圖的輔助下,機器人按照已經規劃好的路線行駛到指定點,整個行駛過程的主要參考點是盲道,無需任何人工操作。

雙向語音攝像功能:利用無人駕駛技術將產品運輸?shù)街付ǖ攸c(diǎn),在機器人自帶攝像頭和雙向語音系統的輔助下,用戶可以與賣家交流并最終確定商品類型。系統將用戶選擇的商品送入存儲箱,確認無誤后攝像頭會自動掃描用戶提供的二維碼進行在線支付。

通過上述功能,機器人能自主規劃到達快遞點或商店的合理路線,幫助老人購買商品或取快遞,給老人的日常生活帶來極大的便利。

2機器人結構設計

從整體來看,機器人呈子彈頭和圓柱體結合的流線型結構,機器人運動過程中的阻力比較小。如圖1(a）所示,在機器人頭部安裝攝像頭,能為用戶和賣家?guī)順O大的便利,機器人拍攝的照片更清晰,能幫助用戶選擇適合自身的商品類型,方便用戶與賣家的交流并完成在線支付。如圖1(b）所示,機器人機身呈圓柱體型,有助于提高存儲空間的利用率。如圖1(c）所示,可拆卸式存儲箱的裝配方式是抽拉式往復運動,清理和維修機器人更加便利,極大地方便了存取貨物的工作。如圖1(d）所示,機器人的整體裝配滿足人性化設計要求,外形優美。

(a）機器人頭部

(b）機器人身體

(c）存儲箱

(d）機器人總體結構

圖1機器人結構設計

3無人駕駛功能設計

機器人主要通過APM單片機實現GPs定位和其他控制功能。在數據實時傳輸系統、攝像頭和衛星地圖的輔助下,機器人能在第一時間分析和處理外部環境,將得到的數據傳輸至車輛控制軟件。底層的ECU單元接收到數據后,控制車輛完成剎車、變換速度、轉向和無人駕駛操作。

3.1APM飛控工作原理

在APM飛控系統中,采用兩級PID控制方式:第一級是導航級,主要利用fastloop()和mediumloop()的updatecu一一ertflingtmodeh)函數進行各項計算:第二級是控制級,主要利用fastloop()的stabilize()函數進行各項計算。

導航級PID控制的功能有:(1）計算飛機行駛的預定高度和預定空速:(2）控制飛機轉彎過程。導航級PID控制利用各種算法計算出所需的橫滾角、油門和俯仰角等數據,然后將數據傳輸至控制級,控制級綜合考慮所需橫滾角、油門、俯仰角等數據和飛機所處姿態,通過控制解算得到合理的舵機控制量,保證飛機按照預定的方向角、橫滾角和俯仰角行駛,最后在setservos4()的輔助下,舵機控制級轉換控制量得到相應的PwM信號量,并將該信號量送至舵機。當然,導航級負責控制油門,舵機負責解算油門控制量。在方向舵的控制過程中,控制級對方向舵控制量直接進行解算,解算數據會傳輸至舵機控制級。

3.2飛控羅盤校準

AutoRover一cute出廠前已經進行了各項校準,但是各地的電磁環境不同,有時候需要借助羅盤校準。當羅盤發生錯誤時,地面站的姿態界面會持續出現PreArm:Compassnotcalibrated(羅盤沒有校準）的紅色提示。

利用無線數傳將地面站和機器人連接在一起,可極大地方便相關操作。連接完成,找到"初始設置",依次單擊MandatoryHardware菜單和Compass選項,如圖2(a）所示,根據要求設置完成后,找到LiveCalibrad(現場校準）按鈕并單擊。

完成上述操作后,系統會自動彈出特定界面,將UseAutoAccept(轉動機器人）前面的標記去掉,要求每個軸轉動次數大于或等于一次,即水平原地自轉角度達到3609轉軸一次、橫滾角達到3609轉軸一次、俯仰角達到3609轉軸一次的目標。上述過程中羅盤傳感器負責數據的采集和上傳。按照經驗,轉動機器人能隨意改變旋轉姿態,直至全部掩蓋圖中左半部分的白點,界面上會出現相對完整的彩色球,此時單擊Done按鈕,將羅盤數據保存下來,如圖2(b）所示。在飛行數據界面上,改變AutoRover一cute的車頭朝向,分別設置為東、西、南、北,并比較AutoRover一cute的車頭朝向和地面站界面出現的車頭朝向,若二者相同,則校準成功,如圖2(c）所示。

(a）校準界面

(b）調整界面

(c）校準完成界面

圖2羅盤校準界面

3.3差速轉向設置

依次單擊"配置調試"和FullParameterList,系統會自動彈出基本調試界面,如圖3(a）所示,并單擊"0K"按鈕:單擊界面右半部分的"Find"按鈕,系統會自動彈出對話框,輸入"SKIDSTEER0UT",如圖3(b）所示:單擊"0K"按鈕進行參數搜索操作,將"SKIDSTEER0UT"設置為l,如圖3(c）所示,也就是將機器人的轉彎方式更改為差速轉彎:最后單擊界面右半部分的"writeParam"按鈕,將數據寫入系統,如圖3(d）所示。

(a）調試界面

(b）SearchFor界面

(c）轉速調整界面

(d）數據寫入界面

圖3差速轉向參數調整界面

3.4航線規劃

如圖4所示,在地面站界面上,依次單擊"飛行計劃"菜單和"行動"選項欄,選擇"高德衛星地圖"(需要聯網）,該地圖在國內的支持良好。首先,在能獲取GPs信號的空曠地面上放置機器人,完成上電操作后,利用無線數傳將機器人和地面站連接在一起,通過GPs定位可將機器人的實時位置在界面上顯示出來。依次單擊"行動""起始位置",此時機器人圖標位于地圖中心,如圖5所示,利用鼠標可自由拖動地圖位置,利用鼠標滾輪可自由放大或縮小地圖。

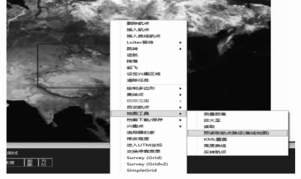

（1）離線地圖:在按住Ctr1鍵的前提下,利用鼠標可完成矩形區域的選擇,利用鼠標右鍵依次單擊地圖工具和預讀取航點路徑)離線地圖）,能將離線地圖下載下來。

（2）航線規劃:選擇的命令不同,系統實現的功能也不同,其中wAYPoINT航點命令的使用頻率最高。選擇wAYPoINT命令后,當機器人運動到航點半徑范圍內時,機器人會自動調整運動方向,向下一航點運動,簡易設置航點半徑為3m,也就是機器人運動到航點半徑3m范圍內,則自動按照下一條命令運動。此外,按照圖5"航點"欄設置其余參數。設置航點步驟如圖5所示,即單擊地圖任意區域便能添加wAYPoINT航點。此外,拖動地圖上已經添加的航點便能將航線數據傳輸至機器人,機器人原有數據會被完全覆蓋。當需要讀取機器人的航線數據時,只需單擊"讀取航點"按鈕即可。

圖4高德衛星地圖界面

圖5定位界面

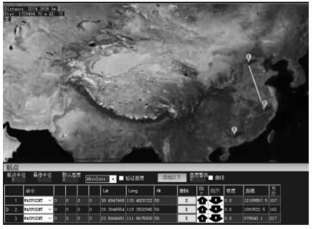

下面介紹"北京一上海一廣州"航線。單擊地圖上的北京,系統會自動彈出默認高度設置的界面,在界面上輸入數據0,并單擊"oK"按鈕即可設置第一個wAYPoINT航點,除上述方法外,還可直接將航點經緯數據輸入到"航點"欄中,從而完成廣州和上海兩個wAYPoINT航點的設置。航線規劃界面如圖6所示。

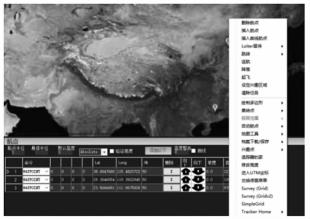

在航點圖標上單擊鼠標右鍵,選擇"刪除航點"能將本航點徹底刪除,選擇"清除任務"能將全部航點和命令徹底刪除,但機器人的航點數據仍然保留。除上述方法外,也可單擊"航點"欄刪除框里的"x"按鈕將對應航點徹底刪除,若需要改變航點順序,只需單擊上下箭頭即可,如圖7所示。

圖6航線規劃界面

圖7更改航點界面

4結語

本文設計的輔助機器人功能完善、操作難度小、占用空間小。目前,該輔助機器人尚未在市場上出現,無需擔心市場風險問題。經過專家調試,該輔助機器人能實現無人駕駛和路線自動規劃功能,但數據不精確和易丟失的問題還有待改進。該機器人未來的發展方向是跟隨購物機器人,具備監控和自動報警功能。
