引言

在化工企業中,流量儀表在生產過程控制、能源計量等活動中是非常重要的測量設備,它的選型和配置是否合理將直接影響化工運行效率和產品質量。因此,針對不同的測量目的、實際工況、介質參數等,儀表的配置選型非常重要。

由于儀表種類繁多,儀表選型要依據測量介質、儀表工作特性進行綜合考慮,結合現場經驗設計最有效的解決方案。通常情況下,選用沒有運動部件的流量儀表,這種儀表在現場使用中更穩定、更可靠。結合筆者多年的現場使用情況得出以下結論:在中小管徑中,含顆粒物的化工介質、密度發生變化的介質在流量儀表的使用效果上,旋進流量計比轉子流量計更有優勢。

1測量原理

1.1旋進流量計(旋進旋渦流量計)

旋進流量計(圖1）原理上屬于流體振動速度型流量計,它是在流量計內部植入一個起旋器,當流體通過起旋器后迫使流體沿軸旋轉并形成漩渦流,旋轉的中心形成渦核,渦核在回流作用下形成二次螺旋形旋轉。這種二次旋轉的頻率與流量呈正比,流量計形狀設計合理時,在很寬的流量范圍內,頻率與流量呈線性關系,通過測量得到旋轉流體頻率就可以求得流體的體積流量。

式中,0v為體積流量(m3/s）:f為旋渦頻率(Hz）:K為流量計儀表系數(脈沖數/m3）。

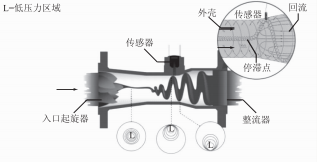

旋轉頻率由信號檢測體(壓電）測得,通過信號處理器被轉換成4～20mA的標b電流準出信號,輸可以不經轉換直接準出脈沖頻率信號。旋進流量計原理如圖2所示。

圖2旋進流量計原理圖

1.2轉子流量計

轉子流量計(圖3）的工作原理:通過改變流體的流通面積,保持轉子上下的差壓恒定,故又稱為變流通面積恒差壓流量計,也稱為浮子流量計。測量部分流向自下而上為倒錐管,浮子隨流量大小懸停在任何位置,浮力＋差壓力=重力。流量增大時,浮子上移則流通面積增大,通過改變流通面積實現恒差壓。

2兩種流量計特性比對

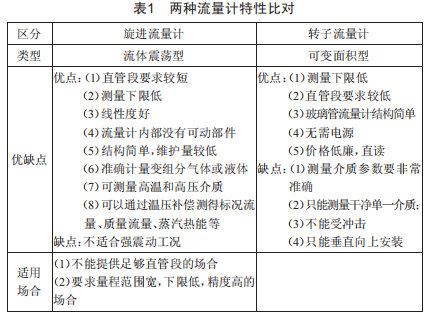

旋進流量計和轉子流量計的特性對比如表1所示。

通過表1的對比分析,根據儀表優缺點可知,在流量較小時,這兩種流量計從原理上說都可以選擇,但在實際運用中有差異。

轉子流量計的小流量測量必須選擇輕質材料(塑料等）的浮子,而且浮子通過上下運動工作,會造成以下幾個主要缺陷:

(1）不能耐受介質沖擊,如果流量波動大(例如閥門快速開啟）,浮子太輕會被吹翻或卡在軌道上,造成損壞無法工作:(2）帶有一些顆粒物(有一定黏性）的介質,會附著在浮子上,造成計量誤差或無法工作,嚴重時浮子被卡住形成斷流,帶來嚴重的安全隱患。(3）轉子流量計的浮子是根據被測介質的密度設計,當被測介質的密度與設計密度發生變化時,必須及時修正。如果測量介質的密度發生了變化或者測量變組分的介質,轉子流量計都不能b確計量甚至得到的是無效的計量數值。(4）通常情況下,轉子流量計必須垂直安裝,限制了現場管道的位置。

而旋進流量計鑒于它的原理和特性,正好可以規避上述問題,同時具有和轉子流量計相同的優點,完全可以取代轉子流量計,且使用壽命更長、計量精度更準確。

3現場應用案例分析

3.1某廠紡絲裝置的現場應用案例

鑒于旋進流量計在測量小流量方面的突出優勢,某廠在2016年的老區紡絲車間試用了3臺旋進流量計,具體情況如下:

之前用轉子流量計測量中和浴液(含H2sO4/Na2sO4）,DN25口徑測量范圍為1～5m3/h,由于壓縮機工作時壓力不穩定,經常會造成轉子流量計的浮子在沖壓下被打翻,造成卡殼,無法計量介質。經研究發現,由于該位置的流量很低,一般流量計的下限無法滿足測量需求,但是旋進流量計的下限更低,DN20口徑的測量范圍為0.4～6m3/h,優于轉子流量計的測量范圍(2～16m3/h）。經過多方商討,將轉子流量計改為旋進流量計。經過一年的使用觀察,現場實際使用效果良好,解決了一個工藝難題。

隨后,該廠陸續在新區甲醇、醋酸乙烯裝置、紡絲、PVA等車間裝置進行了旋進流量計替換轉子流量計的改造工作,總數超過40套,且運行效果明顯。

3.2蒸汽管線分支,小管徑、低流速的測量應用

該流量計應用位置處于蒸汽管線分支,DN20管徑,蒸汽溫度180℃,常用流量25kg/h,原先工廠選用的是金屬轉子流量計,在垂直管道上安裝,由于管線較長、保溫層老化等原因,管道中存在少量凝結水,隨著蒸汽高速流動,對轉子造成沖擊進而損壞儀表。選用其他流量計又無法解決小流量準確測量問題,最終選用安裝了旋進流量計解決了該問題。

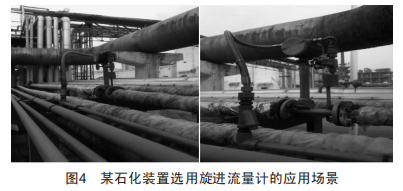

某石化裝置選用旋進流量計解決了直管段不足等流場問題,如圖4所示。

4結語

綜上所述,在中小管徑中含顆粒物的化工介質及密度發生變化的介質,在流量儀表的使用效果上,旋進流量計比轉子流量計更有優勢。我們更應注意在流量儀表的實際選型工作中,要了解儀表的原理和特性,關注測量介質的狀態參數,并積極和有經驗的儀表制造廠商進行技術聯絡,以便做出最優的儀表選擇。
