RS-485 基礎知識：RS-485 接收器
在這篇文章中，我將討論 RS-485 接收器和 RS-485 標準中的相關參數。RS-485 收發器(例如SN65HVD7x 半雙工系列)具有等效的接收器輸入原理圖，如圖 1 所示。 1) 接收器輸入電路由靜電放電 (ESD) 保護、電阻分壓器網絡和偏置電流，所有這些都在塑造到達差分比較器的幅度和共模電壓方面發揮作用。
圖 1：差分接收器輸入結構
就半雙工收發器的 ESD 保護而言，最需要注意的是驅動器和接收器共享相同的 ESD 保護，從而節省空間。但對于全雙工收發器，驅動器(Y 和 Z 引腳)和接收器(A 和 B 引腳)都需要獨立的 ESD 保護。這意味著您需要兩倍的面積來支持 ESD 保護。
電阻分壓器網絡
A 和 B 輸入端的電阻分壓器網絡有兩個功能。第一個功能是衰減超出接收器電源電壓范圍的大信號。這個衰減因子是必要的，因?yàn)?RS-485 標準規定總線端子上可以存在低至 -7V 和高達 +12V 的電壓，以解決共享網絡上收發器之間可能存在的接地電位差異。這些高電壓需要衰減到 3.3V 或 5V 收發器可以處理的電壓。典型的衰減因子約為 10 比 1，大大降低了比較器內部的電壓幅度。
電阻分壓器網絡的第二個重要功能是將總線電壓偏置到 V CC /2。這是必要的，因?yàn)楹?jiǎn)單地衰減負信號不會在接收器的本地接地和 V CC之間產生電壓。衰減信號并將其偏向 V CC /2 可防止比較器的輸入飽和;從而使比較器能夠正確評估 A 和 B 端子之間的差分電壓。
這種偏置電壓的能力還允許系統在遠程 RS-485 驅動器的接地和本地 RS-485 接收器的接地之間沒有公共接地連接的情況下運行。圖 2 顯示了輸入信號如何通過電阻分壓器網絡從總線端子到比較器的輸入端進行衰減和偏置。

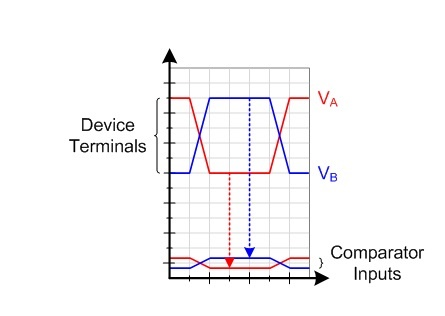

圖 2：接收器輸入電壓衰減
R1和R3的串聯組合|| R5(電阻 R3 和 R5 并聯)是決定接收器輸入阻抗的主要因素。RS-485 標準規定，在有電和無電條件下將 -7V 至 +12V 施加到輸入端子時，兼容接收器的輸入漏電流必須保持在圖 3 中所示的陰影區域內。

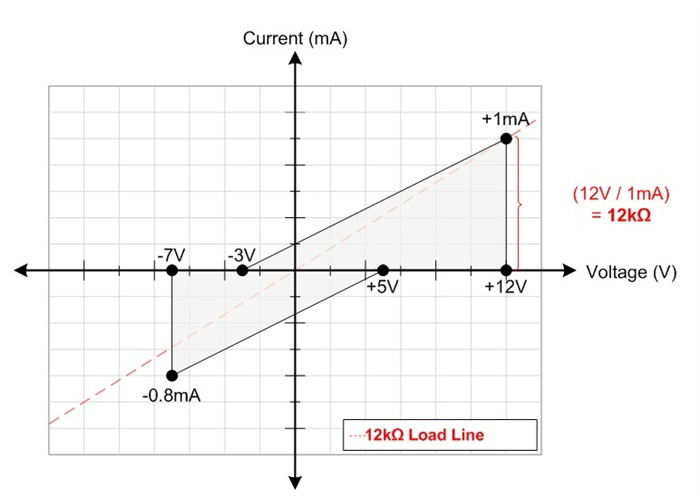

圖 3：RS-485 接收器輸入 IV 特性
接收器衰減器設計存在的折衷是為了降低泄漏電流，必須使用更高的電阻值，這會增加衰減器中電阻的尺寸。更大尺寸的組件會產生更昂貴的裸片和更多的寄生電容。該雜散電容和比較器的輸入電容與衰減器的電阻并聯，形成一個低通濾波器，進而限制接收器的最大帶寬。因此，輸入漏電流和電阻值與衰減器的帶寬和尺寸之間存在平衡。使用SN65HVD78器件是 SN65HVD7x 系列中速度最快的器件，您可以看到它還具有最高的總線輸入泄漏電流，這是因?yàn)樗璧碾娮柚递^低的衰減器電路。
偏置電流
圖 4 顯示了連接在比較器的 B 輸入端和地之間的電流源的影響。利用疊加原理可以看出，電流源會在連接到比較器負輸入端的R4和R6兩端產生電壓降。這會產生一個故障安全偏置電壓，當向 A 和 B 引腳施加 0V 差分電壓時，該偏置電壓會導致負端的電壓低于正端，并且比較器的輸出處于已知的高電平狀態。
這種故障安全偏置可確保在總線空閑或總線短路情況下，R 輸出為高電平。在 SN65HVD7x 系列的 V IT數字中，正閾值的典型值為 -70mV，負閾值通常為 -150mV。如果沒有故障安全偏置，收發器閾值將以 0V 為中心，并處于 0V 差分輸入電壓的不確定狀態。

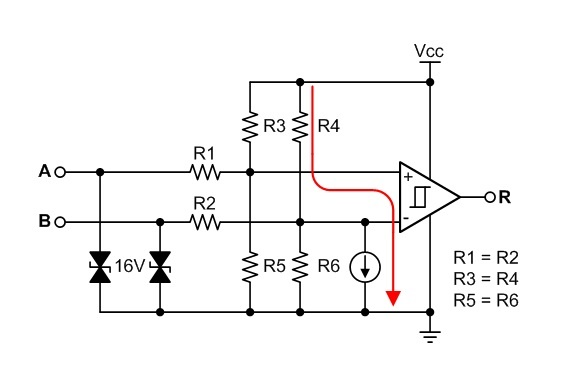

圖 4：失調偏置電流的影響
總之，了解 RS-485 接收器的基本輸入結構應該有助于您了解重要的接收器電氣規格，例如輸入泄漏電流和正負輸入閾值。我希望您現在了解存在的權衡以及數字的來源。
