Q型接線端子防脫落絕緣處理裝置的設計與應用
1背景技術
在電力行業中,具有連接功能的接線端子是一種非常重要的配件,主要是用絕緣塑料密封的金屬片,在其兩端設兩個螺絲和穿線孔,以便在電氣二次回路中緊固或者松開插入的導線,其具有方便快捷的突出特點,可使兩個導線不用直接地焊接或纏繞。目前,使用較多的是通用型接線端子,主要包括用金屬片連接的試驗型、不用金屬片連接的普通型兩種接線端子。
Q型接線端子采用籠式彈簧連接技術,籠式彈簧采用進口優質彈簧鋼材,具有抗震動、免維修、易于操作等特點,適用于單股導線、多股導線和細多股導線,廣泛應用于鐵路信號、電梯、電力、工業控制等領域。
電力系統內發生的多起保護,控制設備誤動、誤碰、誤閉鎖事件,給電網的穩定、安全運行帶來極大隱患。尤其是Q型線頭絕緣處理不當容易造成保護誤動、交直流電源互串造成開關誤跳閘因此很有必要研制一套對Q型線頭進行絕緣處理的裝置。具體的典型事件如下:
(1)2017年11月11日某500kV甲線檢修后開展5052開關CT計量繞組校驗工作。計量運維人員在5052開關CT二次接線盒執行二次安全措施拆除了相關的電流回路但未用絕緣膠布包扎裸露的電纜頭在風吹作用下5052開關C相二次電流電纜頭與門蓋接觸造成相鄰的500kV乙線主一保護電流回路兩點接地導致500kV乙線主一保護誤動。
(2)2018年6月18日某換流站在500kV#2主變停電檢修工作開展過程中500kV#3主變中壓側開關2203發生跳閘。經調查本次事件是因500kV#2主變低壓側3023刀閘缺陷處理工作引起交流電源串入低壓直流系統所致存在現場作業風險辨識不到位、二次端子絕緣包扎工藝不良等問題構
成工作失職誤動的電力設備三級事件。
這兩次典型的開關誤跳閘事件是對Q型接線絕緣處理不當造成的如果有一種絕緣處理裝置套在o線頭上不易脫落將能避免類似事故的發生。有鑒于此確有必要研制一種防止Q型接線端子誤碰裝置。
2Q型接線端子防誤碰裝置的設計
2.1技術方案

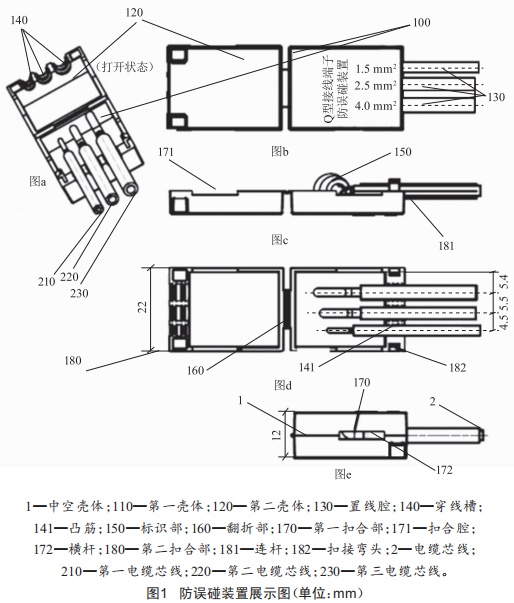

該設計的目的在于克服背景技術的缺點提供一種防止Q型接線端子誤碰的裝置。為了實現上述目的該Q型接線端子防誤碰裝置(圖1)包括內部設有置線腔的中空殼體空殼體包括通過翻折部相連的第一殼體和第二殼體使第一殼體和第二殼體可繞翻折部展開/閉合:第一殼體上設有第一扣合部第二殼體上設有與第一扣合部配合的第二扣合部以將閉合后的第一殼體和第二殼體扣合固定。置線腔通過若干用于穿插電纜芯線的穿線孔與中空殼體外部連通且每一組穿線孔均穿過閉合的第一殼體和第二殼體之間閉合縫隙使得該穿線孔分別在第一殼體和第二殼體的對應位置上形成穿線槽該穿線槽表面設有凸筋。
其中圖a為防誤碰裝置展開后的立體圖:圖b為防誤碰裝置展開后的俯視圖:圖c為防誤碰裝置展開后的正視圖:圖d為防誤碰裝置展開后的仰視圖:圖e為防誤碰裝置展開后的側視圖。
2.2技術效果
新型防誤碰裝置內的置線腔能同時容納多組0型接線端子,穿線槽內設有凸筋,閉合后的防誤碰裝置能將0型接線牢牢固定,不易被誤拖拽而脫落,實用性廣,避免了接線端子與導體直接接觸帶來事故,安全可靠。
3Q型接線端子防誤碰裝置的實施方式
下面將結合附圖和具體實施例對本裝置進行進一步詳細說明。
如圖1所示,一種防止0型接線端子誤碰裝置,整體采用絕緣樹脂材料制成,具有良好的絕緣效果,結構上包括內部設有置線腔130的中空殼體1,中空殼體1表面為立方體結構,置線腔130為立方體空腔:中空殼體1一分為二,包括通過翻折部160相連的第一殼體110和第二殼體120,翻折部160可為合頁,也可采用柔性樹脂材料,本實施例中為易于翻折的柔性樹脂制成,第一殼體110和第二殼體120可繞翻折部160展開/閉合:第一殼體110上設有兩組第一扣合部170,第二殼體120上設有與兩組第一扣合部170配合的第二扣合部180,將閉合后的第一殼體110和第二殼體120扣合固定。
置線腔130通過若干用于穿插電纜芯線2的穿線孔與中空殼體1外部連通,且每一組穿線孔均穿過閉合的第一殼體110和第二殼體120之間閉合縫隙,因而該穿線孔分別在第一殼體110和第二殼體120的對應位置上形成穿線槽140,即穿線孔貫穿第一殼體110和第二殼體120并在第一殼體110和第二殼體120形成穿線槽140,穿線槽140內部表面設有凸筋141。
本實施例中穿線孔的數量為3組,每一組穿線孔的直徑均不相同,用于穿插不同直徑的電纜芯線2,三組穿線孔分別配合放置常見的第一電纜芯線210(截面面積1.5mm2,如圖1中210所示)、第二電纜芯線220(截面面積2.5mm2,如圖1中220所示)和第三電纜芯線230(截面面積4.0mm2,如圖1中230所示)。
為保證0型接線端子重新接回電路的正確性和方便區別辨識,在中空殼體1上面還預留了空間給工作人員進行標識:即中空殼體1外表面設有用于標識區別不同直徑穿線孔的標識部150,具體就是,在平行于三組穿線孔軸線所在平面的中空殼體1的一面上設立標識部150,方便工作人員書寫記錄三種電纜芯線2的信息。
如圖1所示,第一扣合部170包括設置在第一殼體110上的扣合腔171,扣合腔171內設有一橫桿172,第二扣合部180包括豎直設置在第二殼體120上的連桿181,連桿181末端設有扣接彎頭182:當?shù)谝粴んw110和第二殼體120閉合時,扣接彎頭182扣接在橫桿172之上。
中空殼體1外表輪廓為立方體結構,若干穿線孔設于立方體形狀中空殼體1的同一面。將中空殼體1展開,將三種不同直徑的電纜芯線2放置在三組穿線孔中,凸筋141卡住電纜芯線2,當中空殼體1閉合后整個0型接線端子在盒子內部是不能晃動的,且不易脫落。若需打開,只有借用外力打開第一扣合部170與第二扣合部180的連接結構,0型接線端子才得以取出。使用本新型防止0型接線端子誤碰裝置進行防護時,拆下0型接線端子對照相應的穿線孔將0型接線端子在中空殼體1打開情況下卡到穿線槽140上,然后閉合第一殼110和第二殼體120,扣接彎頭182扣接在橫桿172之上將0型接線端子可靠地與外部隔離,可以杜絕發生誤碰,且不易脫落,有效降低了0型接線端子誤碰、誤接地及交直流串電的風險。如需重新取出0型接線端子,僅需一把一字螺栓刀撬動扣接彎頭182,即可使扣接彎頭182脫離橫桿172。
4Q型接線端子防誤碰裝置實施應用
隨著電網建設的加強,廠站端運維越來越復雜,地區500kV電網結構變化巨大。地區電源大量投產,負荷水平穩步增長,由此造成短路電流大幅提高。為提高大電網的駕馭能力,供電局加裝了穩控系統,但由此所產生的500kV、220kV電網的運行風險非常之大。供電局穩控系統加裝現場的施工難度及風險很高,所涉及的500kVA站、500kVB站、500kVC站共3個500kV穩控子站以及10個220kV穩控執行站建設,要求3個500kV穩控子站500kV所有線路的二次回路帶電接入安穩裝置,存在CT回路開路、PT回路短路、啟動失靈回路、跳閘回路誤碰跳閘及500kV兩側線路保護誤動等風險。面對穩控系統加裝施工現場的高風險作業,通過思考、分析、決策、實施,最終將"防誤碰隔離工具"應用于穩控系統加裝現場。
現場應用有效地將運行中的CT回路、PT回路、跳閘回路、啟動失靈回路準確地進行了安全隔離,有效地降低了穩控系統施工現場的安全風險,使供電局穩控系統加裝工程提前6天順利投產,直接產生的經濟效益主要體現如下:主要以A站、B站、C站控制子站組成了三大穩控系統,其中A站、B站穩控系統作用較為突出,涉及A站、B站、C站三個500kV站點及D執行站等10個220kV站點。通過故障后快速切除負荷執行不完全N-2控制原則,穩控工程大幅提升了電網的供電能力,避免了大幅錯峰。其中500kVAB甲乙線穩定斷面從250萬kw提升至370萬kw,供電能力提高48%:通過開通相關220kV站點過流減載功能,220kV電磁環網穩定斷面從113萬kw提升至140萬kw,供電能力提高23.9%。
5結語
隨著社會經濟的發展,對電網的安全、穩定運行及可靠供電的要求日益提高。本文針對接線端子防誤碰隔離工具的研制及應用,對于防止電力系統二次回路日常維護工作中發生誤碰、誤接線、誤接地等情況,避免運行中設備誤跳閘,造成人身傷害或引起高電壓等級電網設備誤動事故有一定的參考借鑒作用。
