引言

目前,110kV變電站采用無人值班的管理模式,而且無人值班將成為電力企業未來的主要模式。變電站作為電網的重要環節,實現無人值班模式后經常出現小動物特別是嚙齒類動物騷擾的問題。小動物的頻繁出現,會觸發電纜和電線,造成設備短路,甚至引發火災。因此,小動物防控一直是變電站的重點工作。小動物防控主要采用捕鼠設備（籠子、夾子和鼠藥）,但老鼠活動軌跡難以掌握,導致捕鼠效果并不理想。本文提出了基于物聯網的小動物移動監測系統,轉變以往的被動捕殺方式,監測小動物行動軌跡,并定點設置捕殺陷阱,提高了對鼠害的管理水平,保證了變電站的安全。

1系統設計方案

1.1系統原理

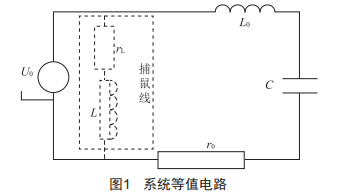

本系統的監測原理如圖1所示。

當小動物通過設置裝置時,會出現饋線的頻率振蕩,以此判斷老鼠的軌跡,其計算表達式為:

當

時,電流整體比較穩定,系統反饋信號為0值,代表線路中無小鼠通過:當

時,為暫態電流呈現非周期性振蕩,并趨于穩定,系統反饋為1值,代表線路中有小鼠通過。假設ic為暫態電容電流,其由暫態自由振蕩分量ic振蕩和ic穩定分量構成。設置初始時間1=0,說明ic穩定+ic振蕩=0,經過拉氏變換等運算,可得如下公式:

式中,wf為系統中頻率出現的變動幅度:δ為信號衰減次數:ic為信號衰減周期。

由式（1）可知,在電壓為峰值（θ=π/2）時,說明小鼠通過監測點,自由振蕩分壓幅值最大:當電壓值為零值（θ=0）時,說明無小鼠通過,自由振蕩分壓幅值最小。另外,故障線路越長,暫態電容電流的自由振蕩分量幅值越低。

1.2系統主要功能

依據式（1）可知,系統在無小鼠出現時,處于休眠狀態,而出現非周期波動后,則啟動整個系統,包括實時監控、告警聯動、抓拍查詢、記錄分析、點對點監控和信息分析等,具體內容如下:

（1）實時監控。當小動物入侵系統并觸碰捕鼠線后,各個監控點的攝像頭開啟,并記錄周圍信息。管理人員通過攝像頭發現周圍小動物,并記錄出現小動物的攝像頭編號以及相應的信息。

（2）告警聯動。電纜、相關設備均設置警報裝置,一旦出現電壓和電流變化或溫度、濕度變化,就會啟動聲音警報器,將小動物嚇跑,并向服務器傳輸相應信息,記錄小動物頻繁出現的設備位置。

（3）抓拍查詢。抓拍功能主要采取紅外線感應、ZigBee無線傳輸技術。當

時,紅外功能啟動。當紅外感應到相應移動時,則進行圖像抓拍。

（4）記錄分析。各個攝像頭、感應裝置均記錄相應的信息,并定時傳輸給主服務器。主服務器接收到相應信息后進行匯總和分析,生成系統日志,方便后期查找。

（5）點對點監控。系統支持點對點功能,一旦確定小動物的位置,可通過點對點功能進行實時觀察,了解小動物的位置、體態和種類,避免誤殺國家保護動物。

（6）信息分析。一旦系統出現信息報警,需要進行信息記錄和日志生成,方便后期查找和查詢,保證監測結果的準確。

（7）自動錄像。各個監測點均設置自動錄像功能,一旦系統被激活,將進行10s的錄像,并將記錄結果傳輸?shù)椒掌鳌?

2系統技術要點

該系統設計過程中主要涉及以下幾點關鍵技術,包括移動偵察、移動通信、電力物聯網、微信交互等。

2.1移動偵測技術

移動偵測技術屬于運動偵測,主要是采取自動報警和監控錄像等方式,對小動物進行圖像捕捉和聲音報警。當

時,圖像功能被激活,攝像頭對采集的圖像進行比對,發現移動物體出現后,進行運動偵測。本系統將無人偵測攝像頭設置在電纜場,是因為該層人員無法進行有效探試,又是小型動物經常出沒的位置。

2.2移動通信技術

各個攝像頭與報警器均配備ZigBee通信模塊,實現與主服務器的信息傳輸。在攝像頭偵測到移動物體后,向主服務器和軟件平臺發送反饋信息,該攝像頭的信息將主動彈出,以引起管理者的注意。

2.3電力物聯網技術

該系統采用移動物聯網技術,分為感知、網絡和應用三層,感知層采用紅外探測、攝像、聲音傳輸?shù)雀兄O備,可以為服務器傳輸更多的信息,幫助管理者得到小動物的行動軌跡。

2.4微信交互技術

該系統與微信平臺進行連接,實現系統與移動客戶端之間的數據傳輸,讓管理者可以進行實時監控和管理,獲得更加全面的小動物移動信息。同時,管理者通過微信等平臺,可以實現系統的遠程操作和遙控。

3實際應用情況

針對A變電所經常出現的鼠患問題,采取本系統應用程序,并接入網絡服務器和微信公眾號,以檢驗小動物行動軌跡預測的準確性。

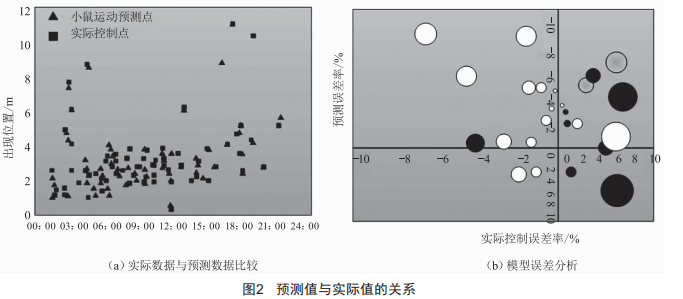

由圖2可知,12:00的誤差最大,預測出現誤差均值為8.23%,實際控制誤差為6.96%:24:00的誤差最小,預測出現誤差均值為6.76%,實際控制誤差為6.24%。整體來說,小動物移動監測的誤差范圍處于0%～0.3%,無明顯的類型差異。因此,仿真數值與實際數值之間基本一致,本文所述系統預測有效。

4結語

系統主要基于物聯網技術,通過對小動物行動軌跡的探測,進行實際地點的捕殺設置,旨在提高捕殺效果。同時,系統設定了閾值,當探測器的頻率發生非周期性振蕩時,則啟動整個移動監測系統:各監測攝像頭設置紅外感應,實現即時抓拍:各感應層設置聲音控制、紅外感應、攝像頭等感應端,可以比較全面地收集信息?？刂迫藛T可以通過攝像頭觀察相應位置的物體移動情況,了解移動物體的種類、體重和外形,有效避免了誤殺國家保護動物。通過對本系統的模擬分析可知,小動物移動監測的誤差范圍處于0%～0.3%,無明顯的類型差異。這一結果說明,本系統的預測與實際數值之間基本一致,具有較高的應用價值。
